Siemens 3RU2126-4AC0 Överbelastningsrelä Piece 1 st

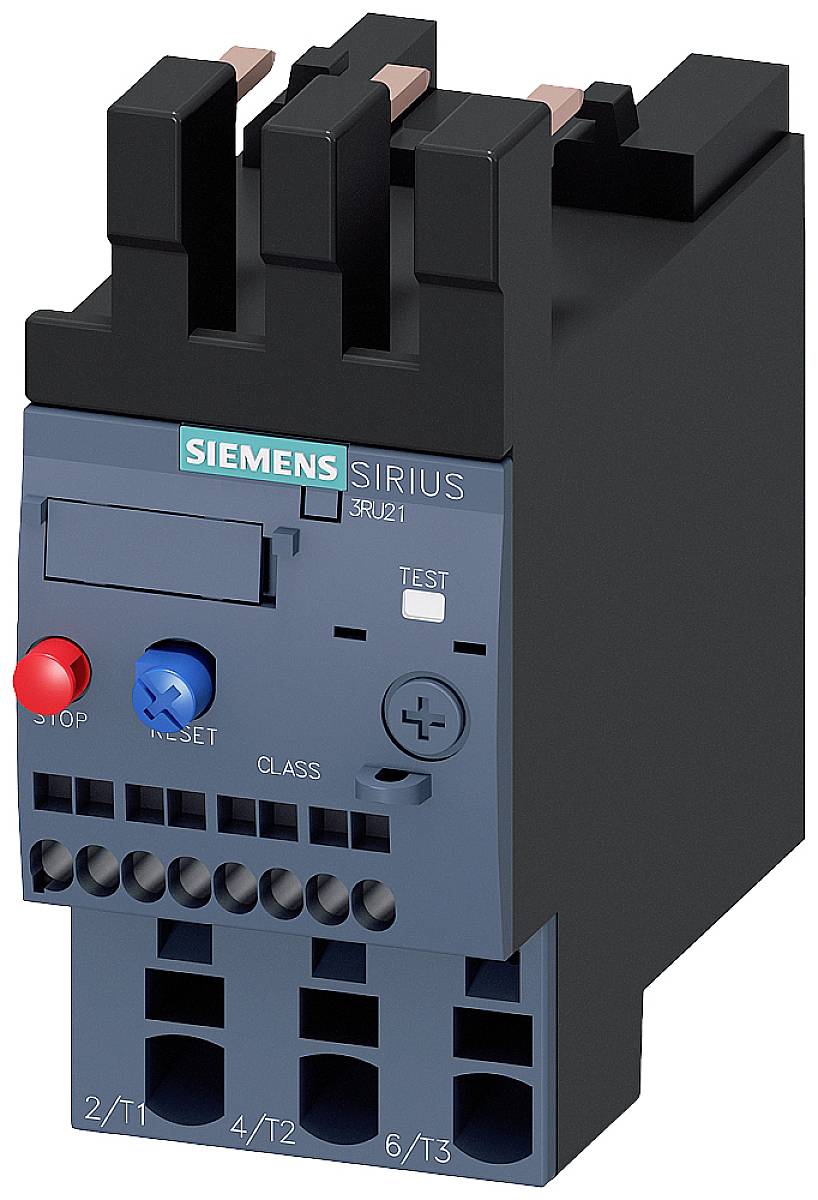

En termo-magnetisk motorskyddsbrytare från Siemens Sirius, modell 3RU21, med röda och blå manöverknappar.
En öppnad elskåp med elektriska komponenter och ledningar, symmetriskt arrangerade, för industriella styrsystem.

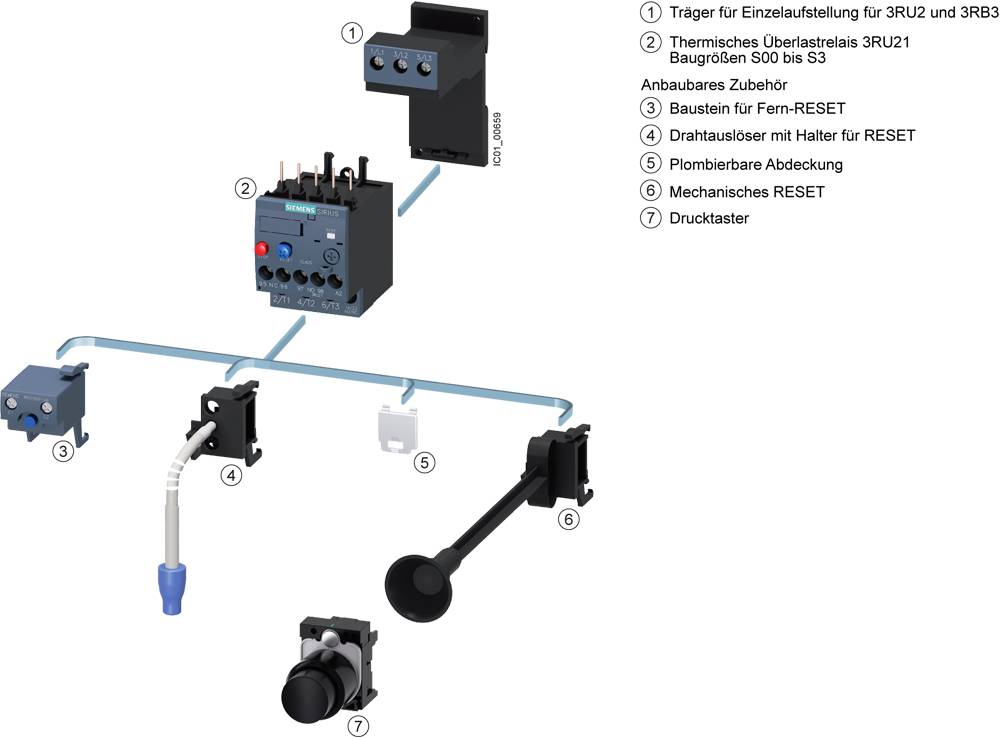

Diagrammet visar en elektrisk krets med komponenter: bärare, överbelastningsrelä, fjärr-RESET, tryckknapp, mekanisk RESET.

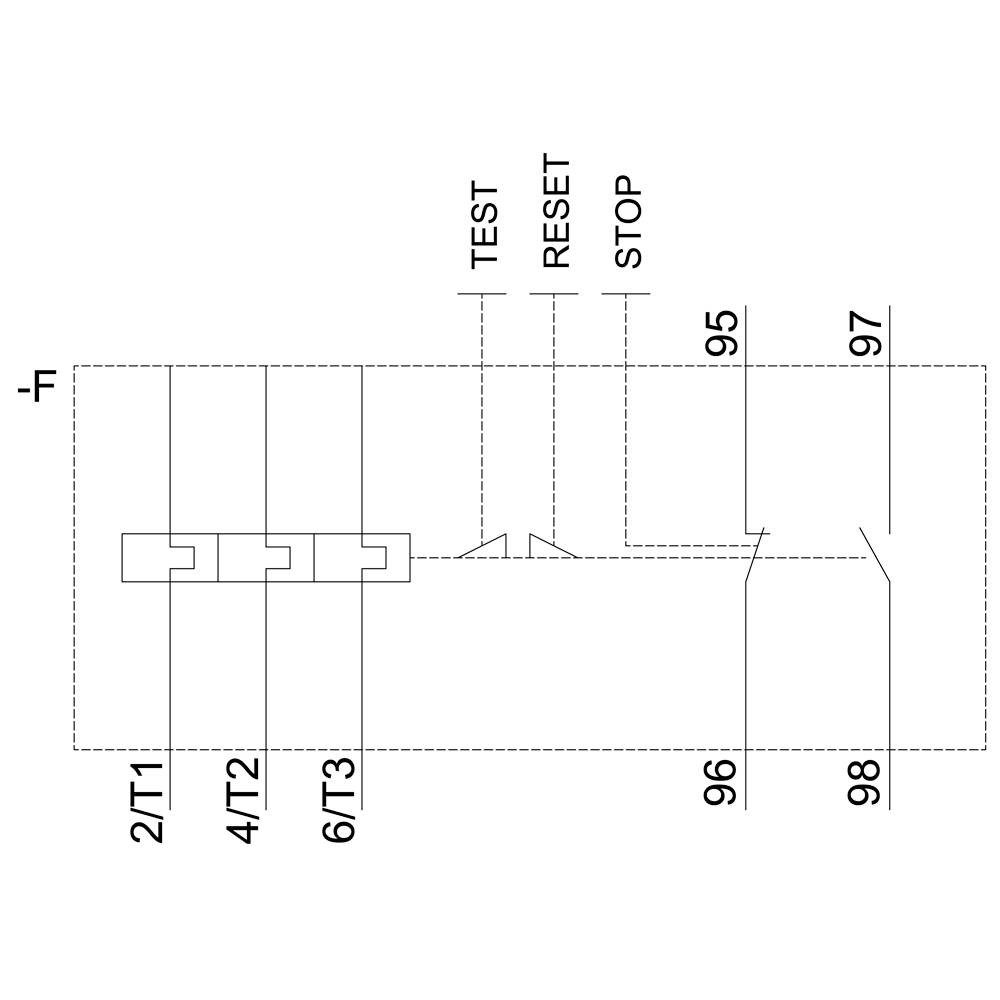

Elschema med märkningar: 'TEST', 'ÅTERSTÄLL', 'STOPP', anslutna till kretsar 2/T1, 4/T2, 6/T3.

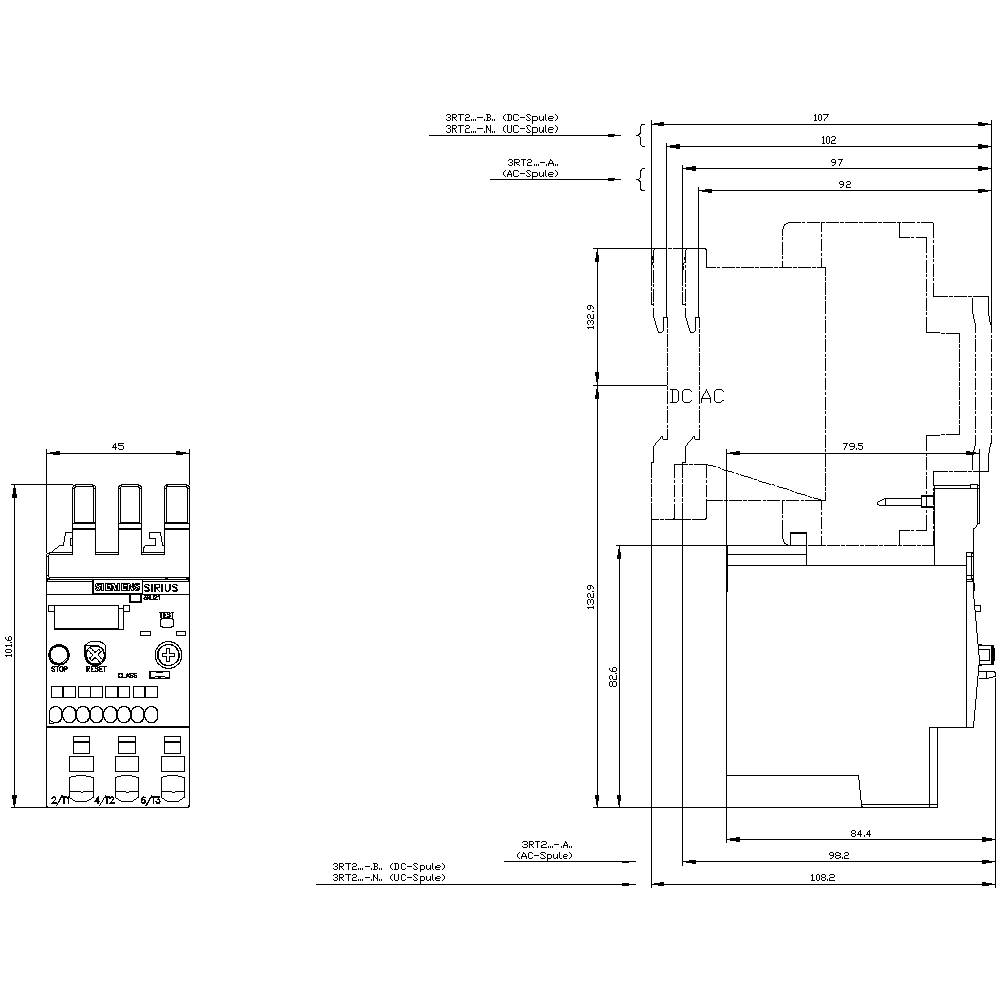

Teknisk ritning av ett elektriskt reläbrytare med dimensioner i millimeter. Detaljvy och huvudvy visad.

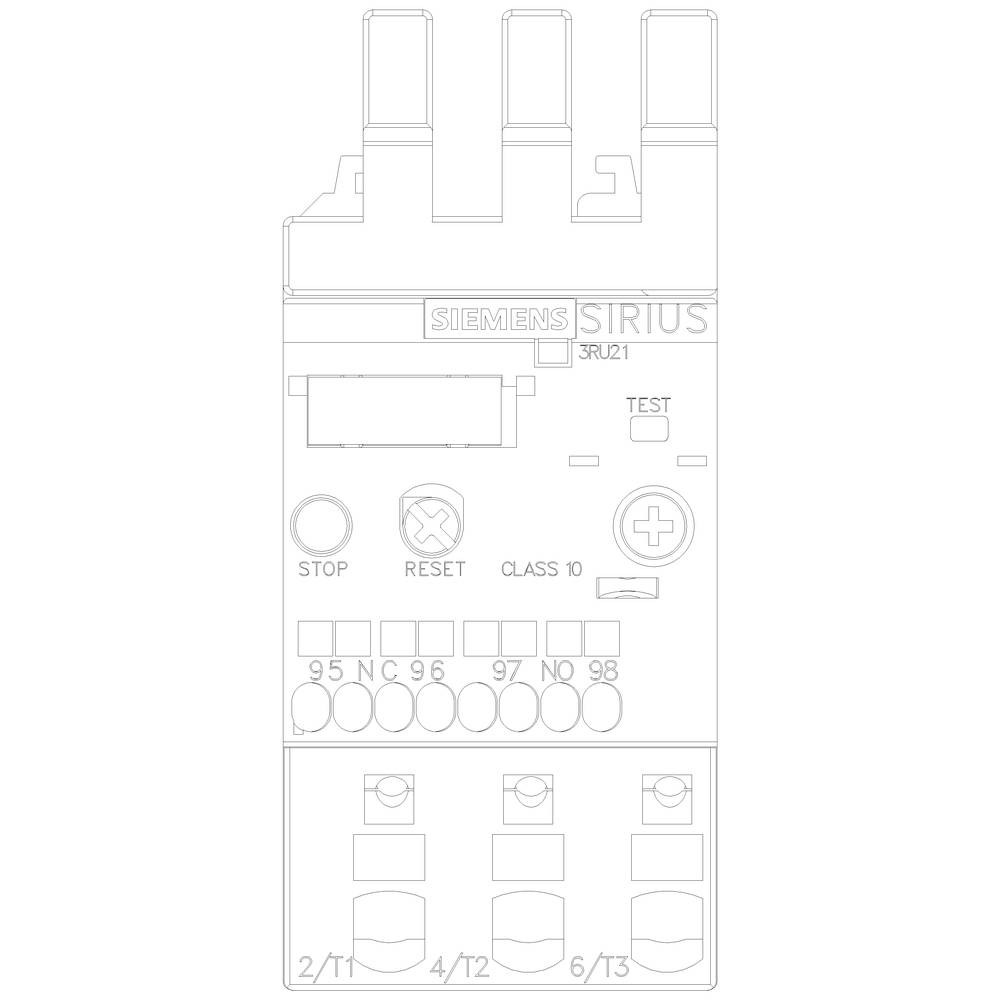

En Siemens Sirius kontaktor där manöverorganen STOPP, ÅTERSTÄLL och en testknapp är igenkännbara, med texten "3RU21" skriven på enheten.
1/6
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Överbelastningsrelä
Funktioner
Överlast
Typ
3RU2126-4AC0
Konstruktionsstorlek
S0
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 13 nov.
Antal
Toal (890,00 kr / stycken)
890,00 kr
prav.tax.untaxed inkl. moms
exkl. 99,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Säkring GG: 6 A, snabb: 10 A.
Förpackningstyp

Piece

Typ av produkt

Överbelastningsrelä

Typ

3RU2126-4AC0

Konstruktionsstorlek

S0

Funktioner

Överlast

funktioner

Auto/manuell omkopplare

Driftspänning

690 V

Inställningsområde ström (min.)

11 A

Inställningsområde ström (max.)

16 A

Inställningsområde (ström)

11 - 16 A

Anslutning

Fjäderdraganslutning

IP20

Min. temperatur

-40 °C

Max. temperatur

+70 °C

Bredd

45 mm

Höjd

102 mm

Djup

84 mm

Mått.

(B x H x D) 45 x 102 x 84 mm

Innehåll

1 st

AWG max.

8

AWG min.

18

Nominell ström

16 A

Tvärsnitt flexibelt (max.)

10 mm²

Tvärsnitt styv (max.)

10 mm²

Tvärsnitt flexibelt (min.)

1 mm²

Tvärsnitt styv (min.)

1 mm²

Direct attachment

1

1

0

CLASS 10

Spring clamp connection

690 V

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 1748381 Siemens 3RU2126-4AC0 Överbelastningsrelä Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1748381 Siemens 3RU2126-4AC0 Överbelastningsrelä Piece 1 st

Beskrivning

Överbelastningsrelä 11...16 A för motorskydd storlek S0, KLASS 10 skyddsproberoende huvudströmkrets: Fjäderdragklämma stödströmkrets:fjäderdragklämma hand-automatik-RESET termisk överlastrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal drift mot oacceptabelt hög Uppvärmning på grund av överbelastning eller fasfel. Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
