Siemens 3RU2116-0JC1 Överbelastningsrelä Piece 1 st

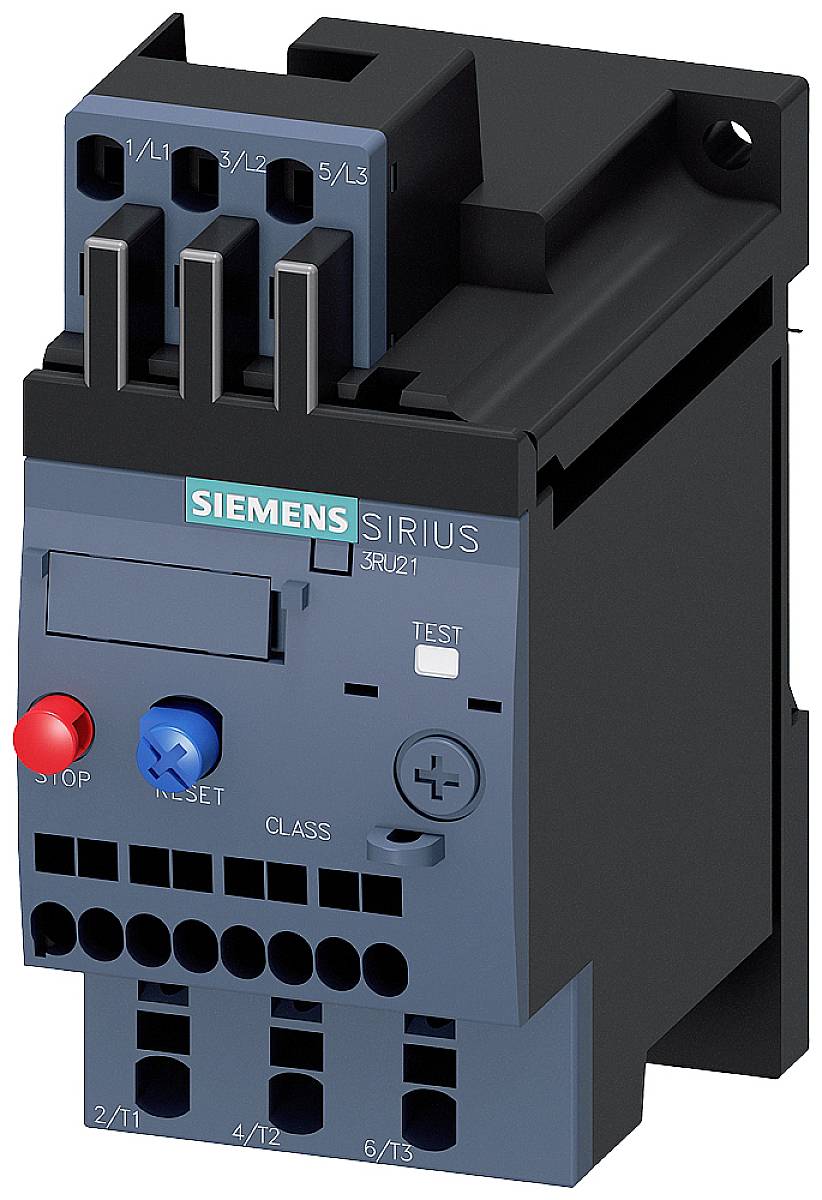

En Siemens Sirius kontaktor med anslutningar upptill och nertill, röda och blå knappar för stopp och återställning, och en testknapp.
En öppnad elskåp med olika elektriska komponenter och kablar. Lämplig för styrning av tekniska system.

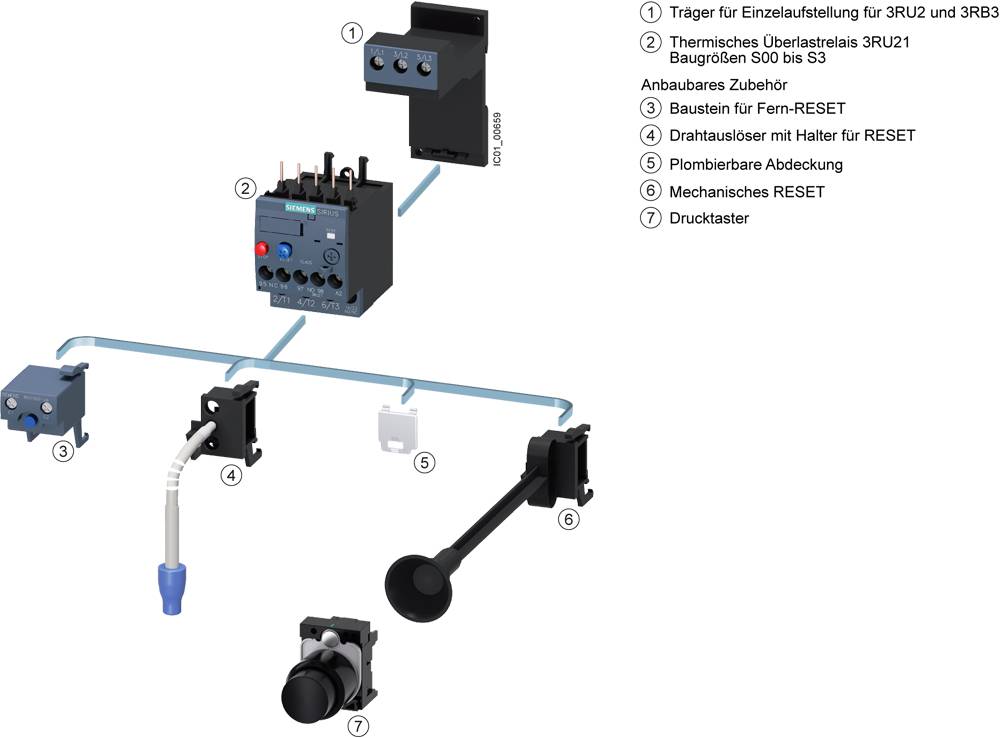

Figuren visar en elektrisk kopplingsanordning med nummer 1 till 7 för beskrivning av komponenterna, inklusive en tryckknapp och återställningselement.

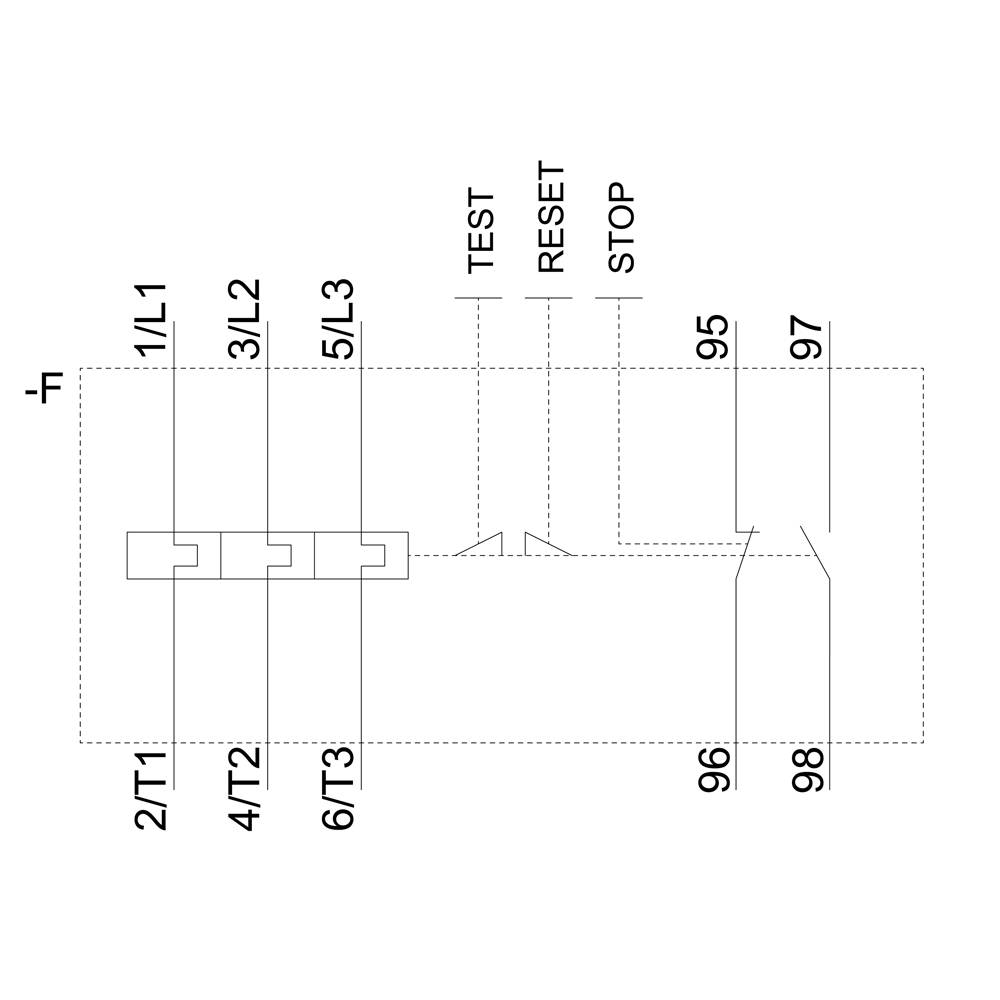

Teknisk ritning av en kopplingsschema med märkningar 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Tre knappar: TEST, RESET, STOPP.

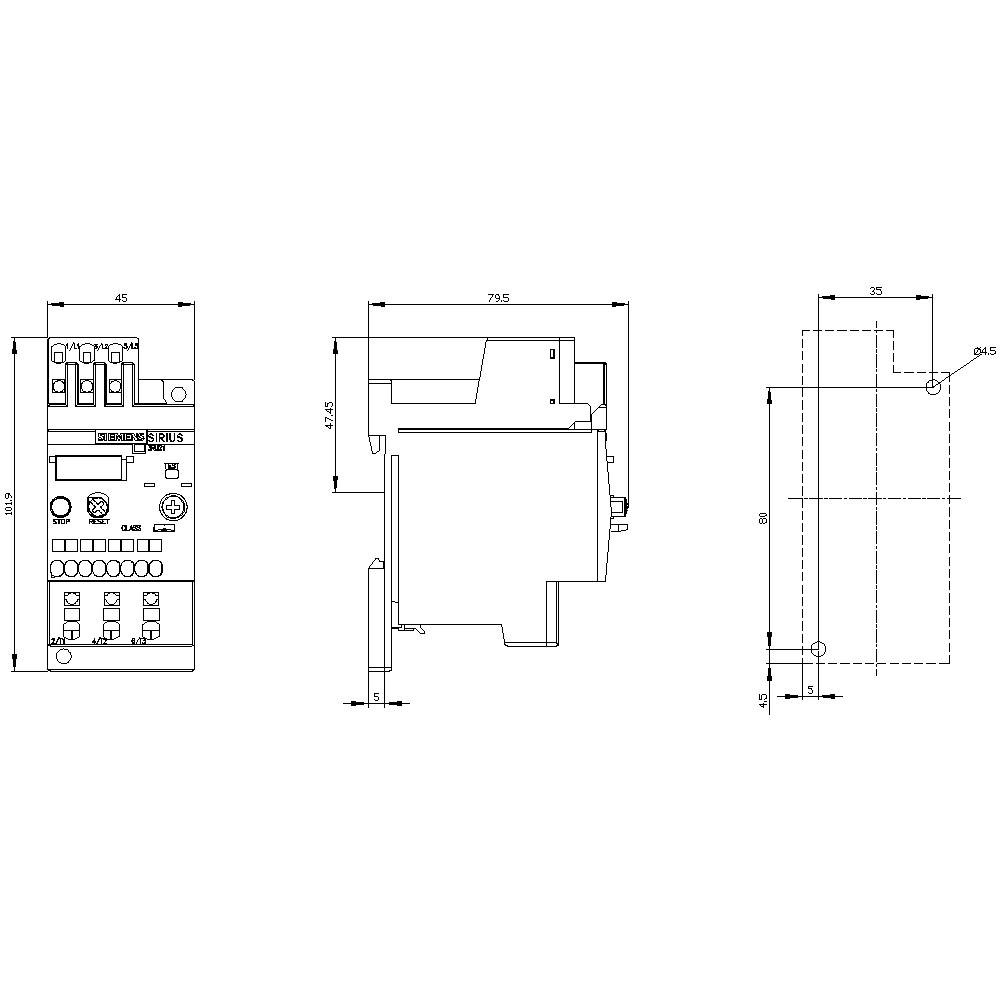

Teknisk ritning av en enhet med sido-, front- och toppvyer. Mått angivna i millimeter.
Siemens Sirius skyddsbrytare, visar elektriska anslutningar och manöverdon som Stopp, Återställ, med knapp- och testmöjligheter.
1/6
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Överbelastningsrelä
Funktioner
Överlast
Typ
3RU2116-0JC1
Konstruktionsstorlek
S00
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 13 nov.
Antal
Toal (990,00 kr / stycken)
990,00 kr
prav.tax.untaxed inkl. moms
exkl. 99,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Säkring GG: 6 A, snabb: 10 A.
Förpackningstyp

Piece

Typ av produkt

Överbelastningsrelä

Typ

3RU2116-0JC1

Konstruktionsstorlek

S00

Funktioner

Överlast

funktioner

Auto/manuell omkopplare

Driftspänning

690 V

Inställningsområde ström (min.)

0.70 A

Inställningsområde ström (max.)

1.0 A

Inställningsområde (ström)

0.70 - 1.0 A

Anslutning

Fjäderdraganslutning

IP20

Min. temperatur

-40 °C

Max. temperatur

+70 °C

Bredd

45 mm

Höjd

102 mm

Djup

79 mm

Mått.

(B x H x D) 45 x 102 x 79 mm

Innehåll

1 st

AWG max.

12

AWG min.

20

Nominell ström

1 A

Tvärsnitt flexibelt (max.)

2.5 mm²

Tvärsnitt styv (max.)

4 mm²

Tvärsnitt flexibelt (min.)

0.5 mm²

Tvärsnitt styv (min.)

0.5 mm²

Separate positioning

1

1

0

CLASS 10

Spring clamp connection

690 V

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 1730556 Siemens 3RU2116-0JC1 Överbelastningsrelä Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1730556 Siemens 3RU2116-0JC1 Överbelastningsrelä Piece 1 st

Beskrivning

Överbelastningsrelä 0,70...1,0 A för motorskydd storlek S00, KLASS 10 individuell grundströmscirkel: Fjäderdragklämma reservströmskrets:fjäderdragklämma hand-automatik-RESET termisk överlastrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal drivning mot oacceptabelt hög Uppvärmning på grund av överbelastning eller fasfel. Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
