Name: Siemens 3RT2025-1AF00 Ledningskontaktor 3 NO 690 V/AC med hjälpkontakt Piece 1 st
Brand: Siemens
SKU: 1738114
Availability: BackOrder

En elektrisk kontaktor från Siemens ur SIRIUS-serien. Den har tre huvudkontakter och två hjälpkontakter.

En elskåp med öppna dörrar visar elektroniska komponenter. I bakgrunden regnar det, och man ser maskiner genom ett vått fönster.

Kopplingsschema för skyddssystem med märkta anslutningar och komponenter. Visar kablage och funktion hos delarna med färgkodning.

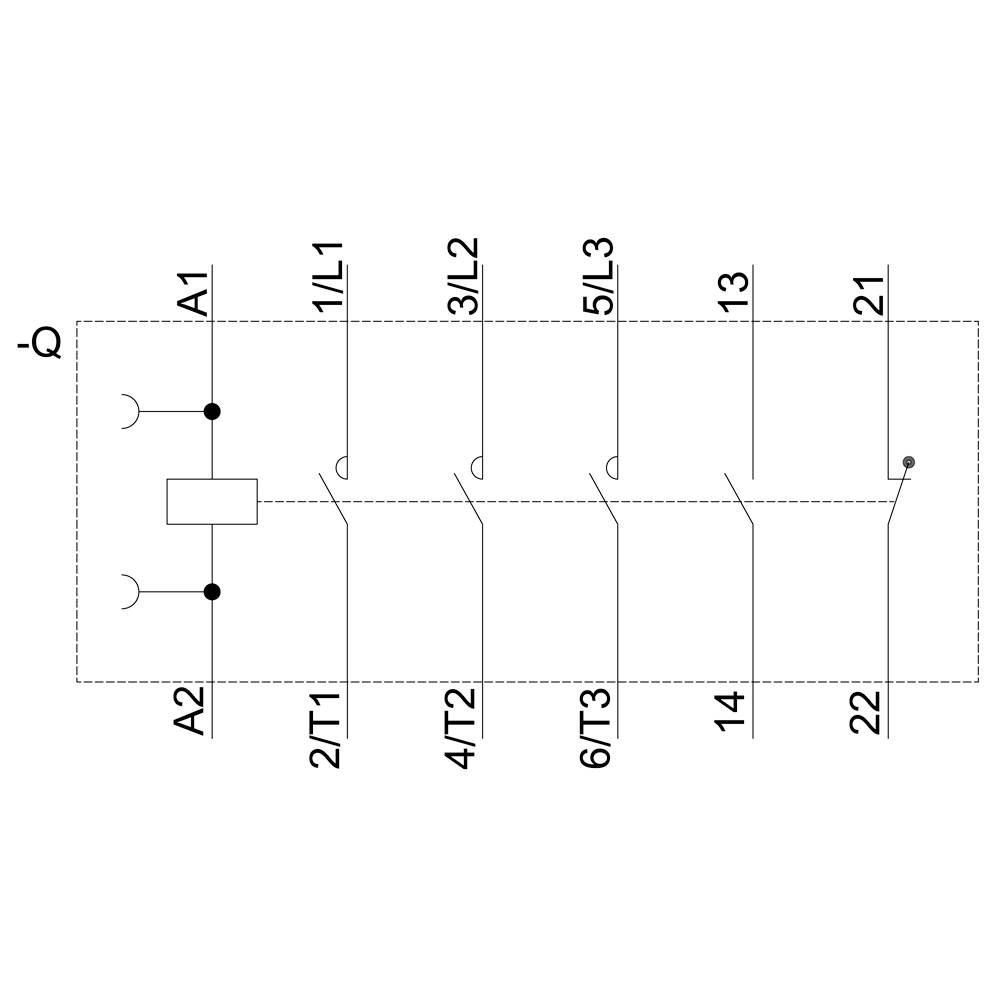

Diagram över en trefasig kontaktorstyrd kopplingsschema med anslutningar A1, A2, L1, L2, L3, T1, T2, T3, 13, 14, 21, 22.

Tredimensionell teknisk ritning av en elektrisk reläenhet med exakta mått och märkningar för installation.

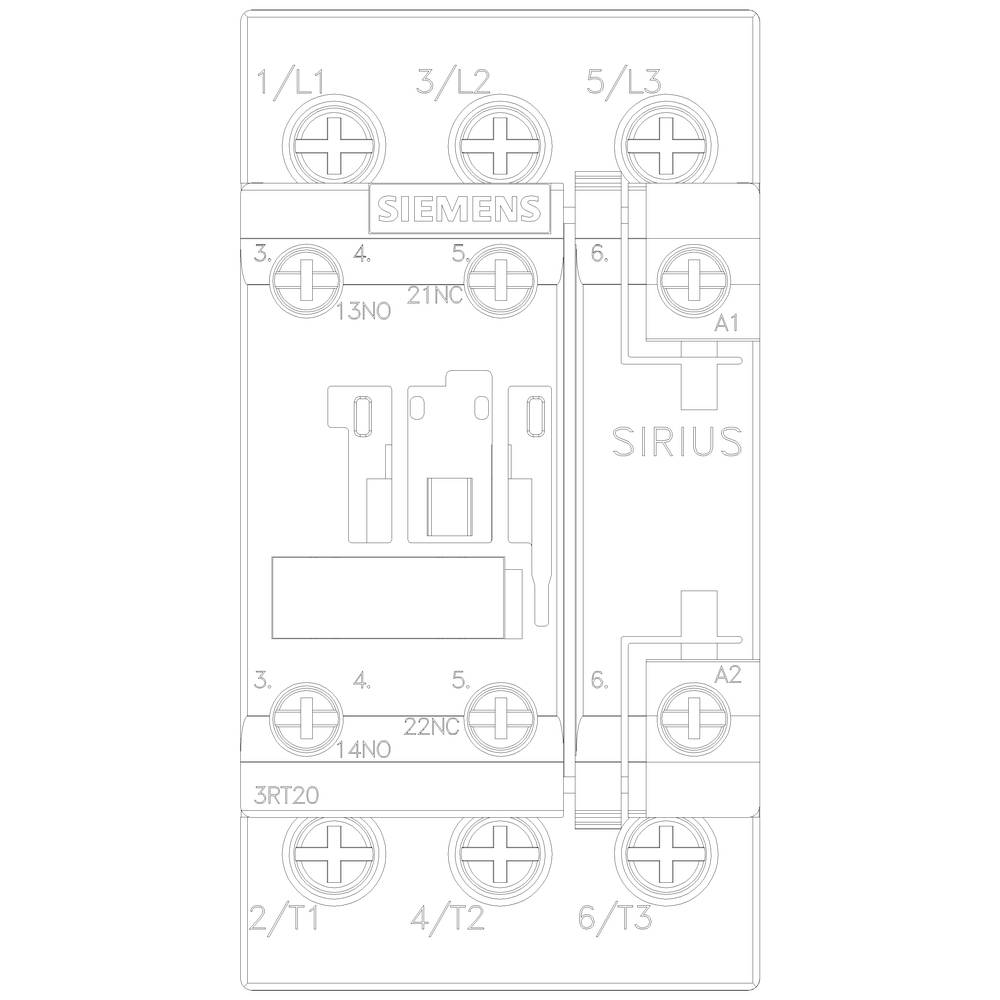

Kopplingsschema för en Siemens SIRIUS kontaktormodul, visar anslutningar L1, L2, L3, T1, T2, T3, samt klämmor A1, A2, 13NO, 21NC, för elektrisk styrning.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Skruv

Förpackningstyp

Piece

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 16 nov.

Antal

Styck

Toal (990,00 kr / stycken)

990,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: AC
Ledararea enkeltrådig eller flertrådig: 10 mm²
Ledararea fintrådig: 10 mm²

Förpackningstyp: Piece

Typ av produkt: Ledningskontaktor

Typ: 3RT2025-1AF00

Konstruktionsstorlek: S0

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Styrspänning (min.): 110 V/AC

Styrspänning (max.): 110 V/AC

Styrspänningsområde: 110 - 110 V/AC

Växelspänning (max.): 690 V/AC

Driftström (max.): 17 A

funktioner: med hjälpkontakt

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 1000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 85 mm

Djup: 97 mm

Mått.: (B x H x D) 45 x 85 x 97 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 7.5 kW

: 3

: 1

: 1

: 17 A

: 40 A

: 110-110 V

: Screw connection

: AC

: 15.5 A

: 7.355

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Max. effekt

Siemens 3RT2023-1AB00 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1699182

Leverans mån 16 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens 3RT2023-1AB04 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1746132

Leverans mån 16 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Siemens 3RT2023-1AC20 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1704587

Leverans fre 13 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens 3RT2023-1AD00 Ledningskontaktor 3 NO 4 kW 690 V/AC 1 st

Artikelnr.:1746133

Leverans mån 16 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Siemens 3RT2023-1AF00 Ledningskontaktor 3 NO 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1746134

Leverans mån 16 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens 3RT2023-1AF04 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1746135

Leverans mån 16 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Siemens 3RT2023-1AG20 Ledningskontaktor 3 NO 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1746136

Leverans mån 16 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens 3RT2023-1AG24 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1746211

Leverans mån 16 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Siemens 3RT2023-1AH00 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1749855

Leverans mån 16 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens 3RT2023-1AK60 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1746212

Leverans fre 13 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1738114 Siemens 3RT2025-1AF00 Ledningskontaktor 3 NO 690 V/AC med hjälpkontakt Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1738114 Siemens 3RT2025-1AF00 Ledningskontaktor 3 NO 690 V/AC med hjälpkontakt Piece 1 st

Beskrivning

Skydd, AC-3 17 A, 7,5 kW / 400 V 1 S + 1 O, AC 110 V, 50 Hz, 3-polig, storlek S0 skruvanslutning Skydd SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
