Siemens 3RH2911-1FA22 Hjälpkontaktblock Omedelbar 10 A med hjälpkontakt Passar till följande märken: Siemens 1 st

Elektriskt reläkomponent med flera anslutningar, märkt med '.3 NO', '.1 NC', '.4 NO'. Används för elektrisk koppling.

Liknande avbildning

Industriell maskinövervakning i regnet. Till vänster syns det öppnade elskåpspanelen med kablar och omkopplare; till höger regndropparna på glas.

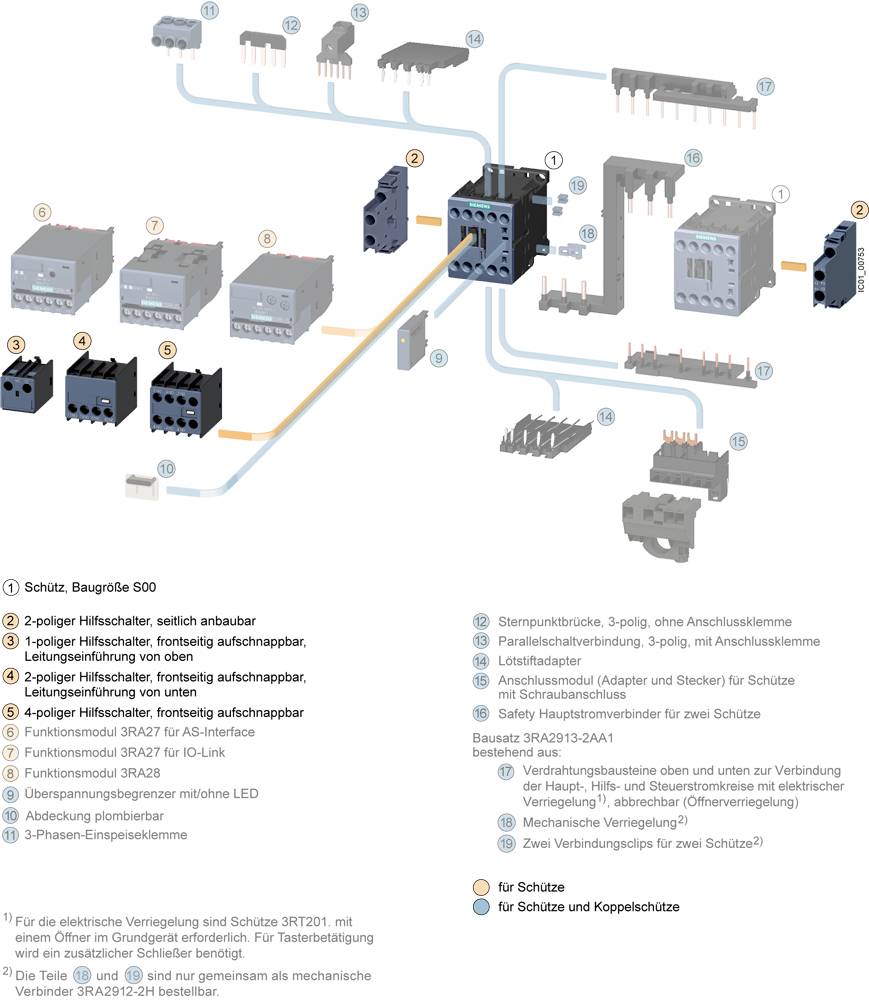

Diagram visar Schütz byggnadsstorlek 500 med tillbehör. Numrerade delar: Hjälpkontakt, låsning, funktionsmoduler. Förklaringar till varje del.

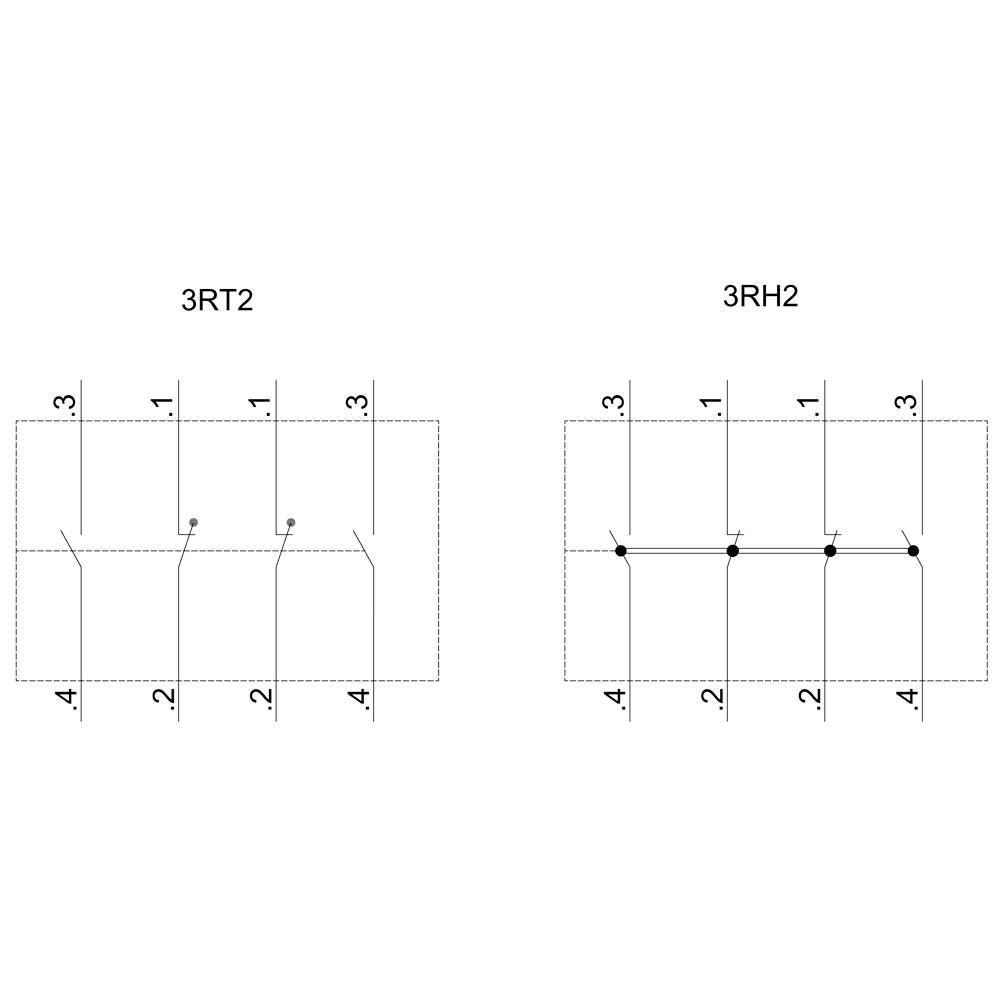

Kopplingsschema med två kolumner: '3RT2' till vänster visar fyra horisontella linjer med numren 1-4; '3RH2' till höger har liknande linjer.

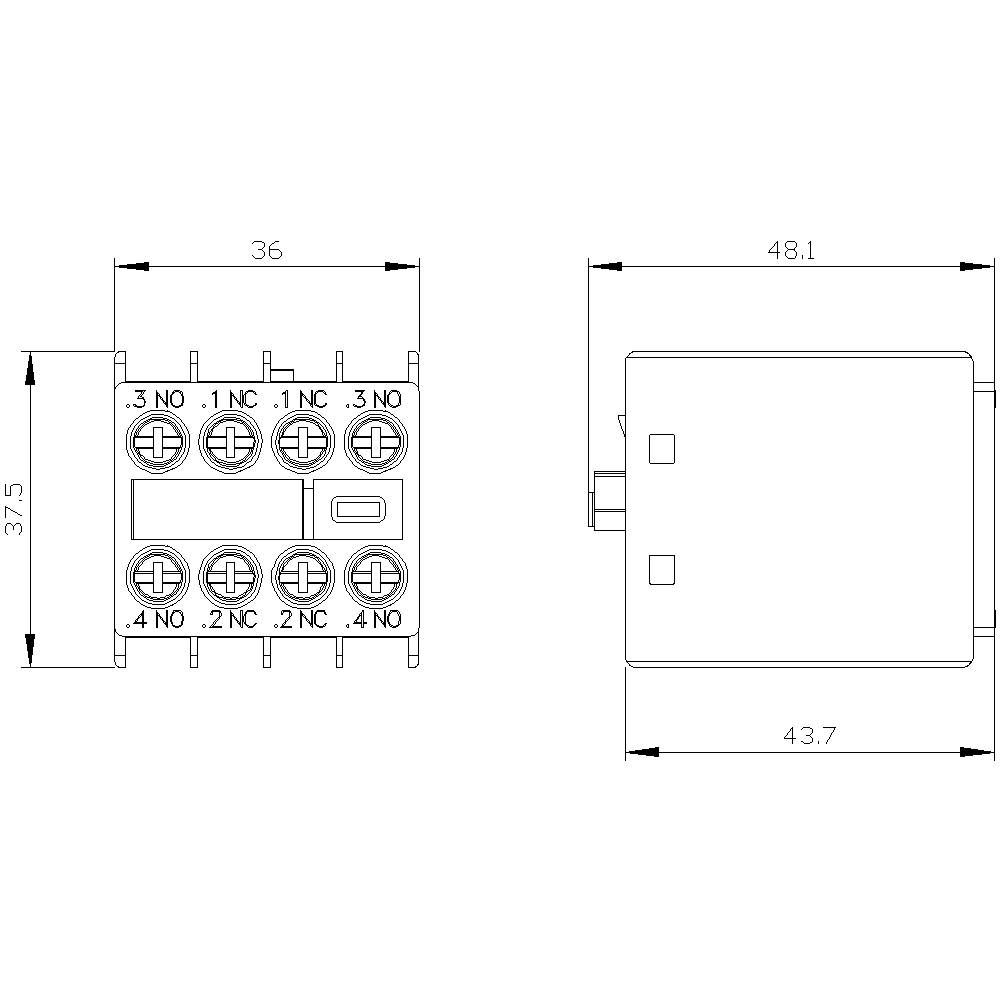

Teknisk ritning av en elektrisk reläenhet med dimensioner: 36 mm bredd, 37,5 mm höjd, 48,1 mm djup. Ovanifrån och från sidan.

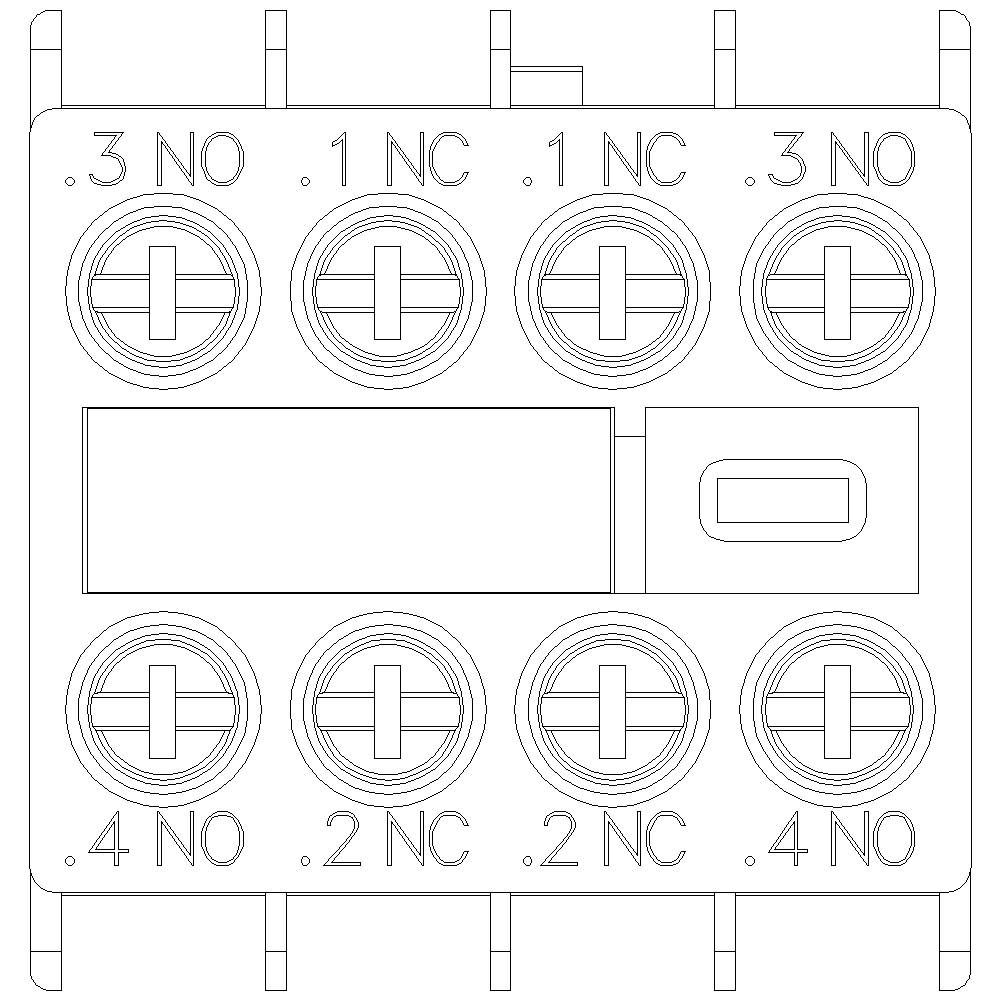

'Kopplingsschema för en elektrisk omkopplare med åtta anslutningar, märkta med .3 NO, .1 NC, .1 NC, .3 NO överst och .4 NO, .2 NC, .2 NC, .4 NO nederst.'

1/6

Liknande avbildning

Typ av produkt

Hjälpkontaktblock

Antal poler

4-polig

Lastström

10 A

Anslutning

Skruvklämma

Typ

3RH2911-1FA22

Datablad (PDF)

Snabb leverans tis. 6 okt.

44 Styck

Antal

Styck

Toal (263,20 kr / stycken)

263,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Hjälpkontaktblock, Front, 2 S + 2 O, ström-bana 1 S, 1 O, 1 O, 1 S, för- och styrningskretsar motor-kontaktor, 3RT2 skruvanslutning, 3 / .4, .1 / .2, .1 / .2, 3 / .4 hjälpbrytare SIRIUS 3RH29 för utökning av hjälpkontakter i styr strömkrets. Frontsidans hjälpbrytare 3RH29 kan utan verktyg storlek oberoende på skydden 3RT2 och hjälpskydd 3RH2 monteras. Den hjälpbrytare block 3RH19/3RH29 är utformade som på framsidan eller på sidan anbaubare varianter, med upp till fyra direkt som ska eller upp till två ledande som ska brytaren och öppnare. Den hjälpkontakten kan förda kontaktelement i hjälp skyddar 3RH eller som spegelkontakt vid effekt skyddar 3RT utförs. Du är genomgående med skruvanslutning och fjäderbelastad anslutning. Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

Typ av produkt: Hjälpkontaktblock

Typ: 3RH2911-1FA22

Konstruktionsstorlek: S00

Antal poler: 4-polig

Anslutningstyp: Omedelbar

Hjälpkontakt typ: 2 NO
2 NC

Växelspänning (max.): 600 V/DC
690 V/AC

Driftström (max.): 10 A

Lastström: 10 A

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med hjälpkontakt

Montageart: Panelinbyggnad

Anslutning: Skruvklämma

Elektrisk livslängd: 200 000

Mekanisk livslängd: 1.0E7

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 36 mm

Höjd: 37.5 mm

Djup: 43.7 mm

Mått.: (B x H x D) 36 x 37.5 x 43.7 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Vikt: 0.05

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 2

: 2

: 0

UKCA: Ej tillämpligt
