Name: Siemens 3RT2023-1AD00 Ledningskontaktor 3 NO 4 kW 690 V/AC 1 st
Brand: Siemens
SKU: 1746133
Availability: BackOrder

Siemens kontaktor SIRIUS med modellnummer, i standardindustriform, lämplig för elektriska styrsystem.

Vy över insidan av en elektrisk kopplingscentral till vänster och ett vått fönster med oskarp bakgrund till höger, maskiner synliga.

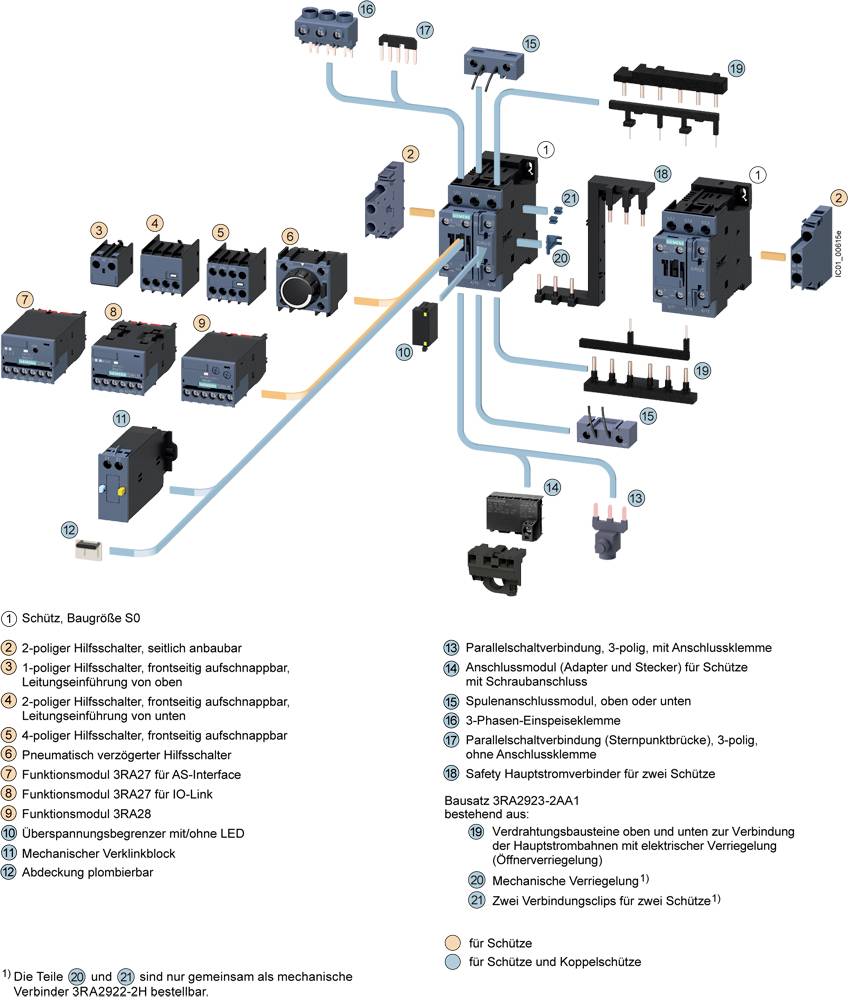

Sprängskiss av ett elektriskt omkopplingssystem med komponenter som kontaktor, hjälpkontakt, ledningsdragningslayout och märkningar.

Kopplingsschema med sex anslutningar, märkta med 1/L1, 3/L2, 5/L3, och anslutningar vid A1, A2, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

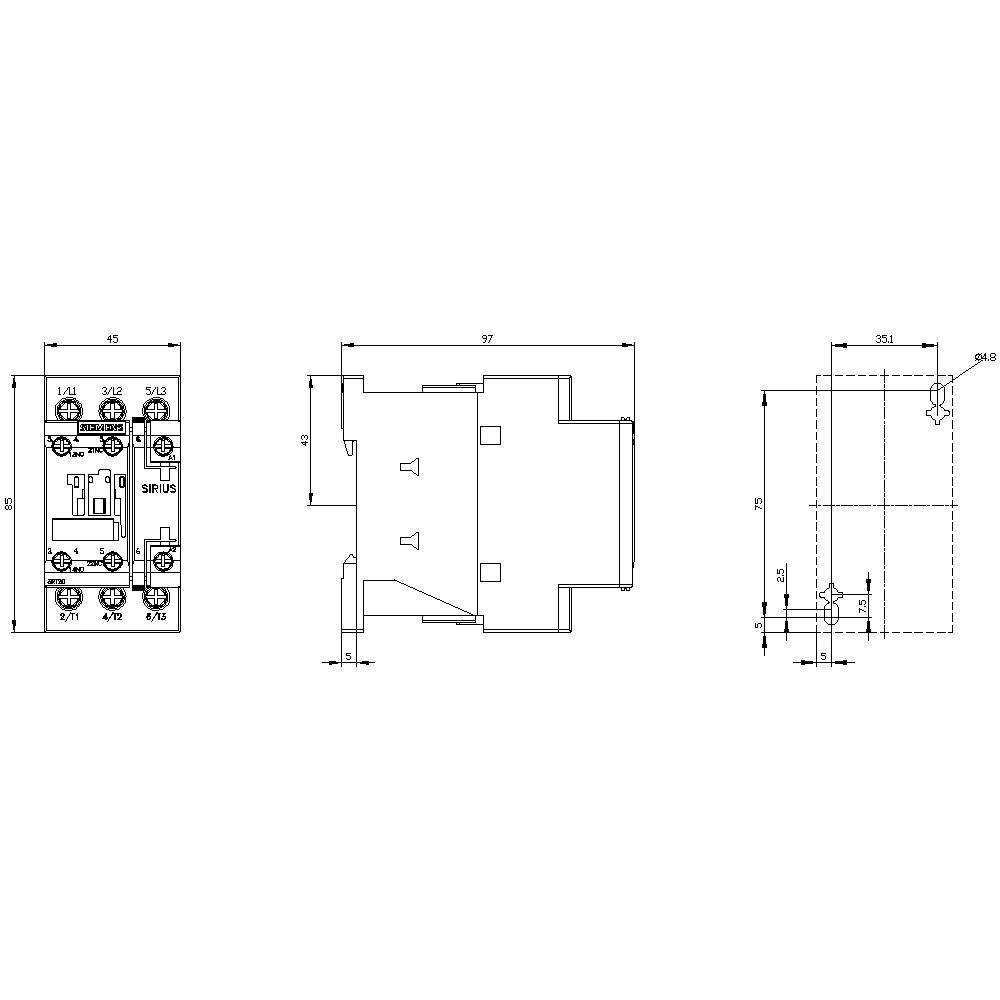

Teknisk ritning av ett elektriskt relä med frontvy, sidovy och översikt, var och en med måttangivelser.

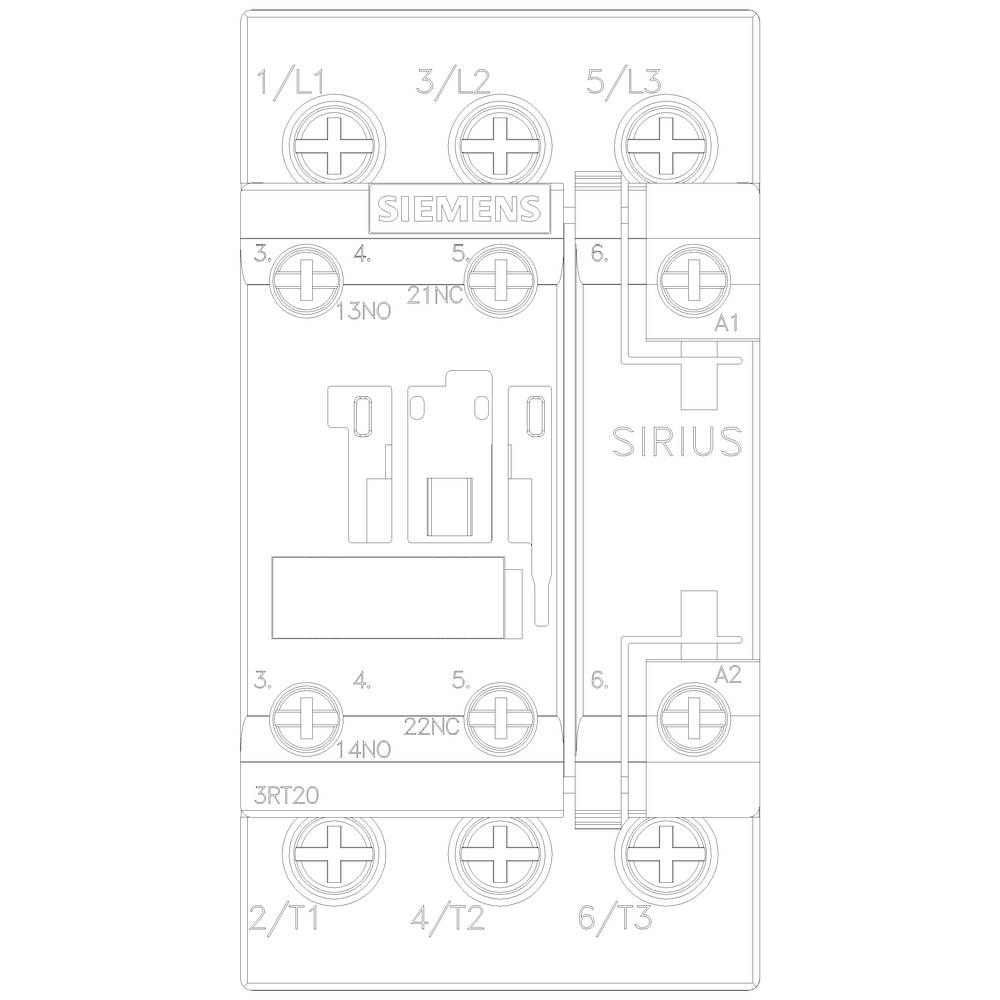

Teknisk ritning av en Siemens SIRIUS kontaktor med markerade anslutningspunkter och kretselementdelar, inklusive numreringar.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Max. effekt

4 kW

Anslutning

Skruv

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (650,00 kr / stycken)

650,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: AC
Ledararea enkeltrådig eller flertrådig: 10 mm²
Ledararea fintrådig: 10 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2023-1AD00

Konstruktionsstorlek: S0

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Styrspänning (max.): 42 V/AC

Styrspänningsområde: 42 V/AC (max)

Växelspänning (max.): 690 V/AC

Driftström (max.): 9 A

: 4 kW

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 1000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 85 mm

Djup: 97 mm

Mått.: (B x H x D) 45 x 85 x 97 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: 42-42 V

: Screw connection

: AC

: 8.5 A

: 3.677

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Max. effekt

Siemens 3RT2023-1AD00 Ledningskontaktor 3 NO 4 kW 690 V/AC 1 st

Artikelnr.:1746133

Leverans fre 13 nov.

Conrad Electronic

Denna artikel

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Siemens 3RT2023-1AB00 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1699182

Leverans fre 13 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens 3RT2023-1AB04 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1746132

Leverans fre 13 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Siemens 3RT2023-1AC20 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1704587

Leverans fre 13 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens 3RT2023-1AF00 Ledningskontaktor 3 NO 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1746134

Leverans fre 13 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens 3RT2023-1AF04 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1746135

Leverans fre 13 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Siemens 3RT2023-1AG20 Ledningskontaktor 3 NO 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1746136

Leverans fre 13 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens 3RT2023-1AG24 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1746211

Leverans fre 13 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Siemens 3RT2023-1AH00 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1749855

Leverans fre 13 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens 3RT2023-1AK60 Ledningskontaktor 3 NO 4 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1746212

Leverans fre 13 nov.

Conrad Electronic

4 kW

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1746133 Siemens 3RT2023-1AD00 Ledningskontaktor 3 NO 4 kW 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1746133 Siemens 3RT2023-1AD00 Ledningskontaktor 3 NO 4 kW 690 V/AC 1 st

Beskrivning

Skydd, AC-3 9 A, 4 kW / 400 V 1 S + 1 O, AC 42 V, 50 Hz 3-polig, storlek S0 skruvanslutning Skydd SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
