Name: Siemens 3RF2950-0GA16 Lastövervakning 1 NC, 1 NO, 1 switch Tillslagsfördröjd 1 st
Brand: Siemens
SKU: 2863508
Availability: BackOrder

Industrireläer, märkta med 'SIRIUS SC', visar testknapp, anslutningsklämmor och funktionsindikatorer för elektriska styrsystem.

En öppnad elskåp visar olika elektroniska komponenter och kabelanslutningar.

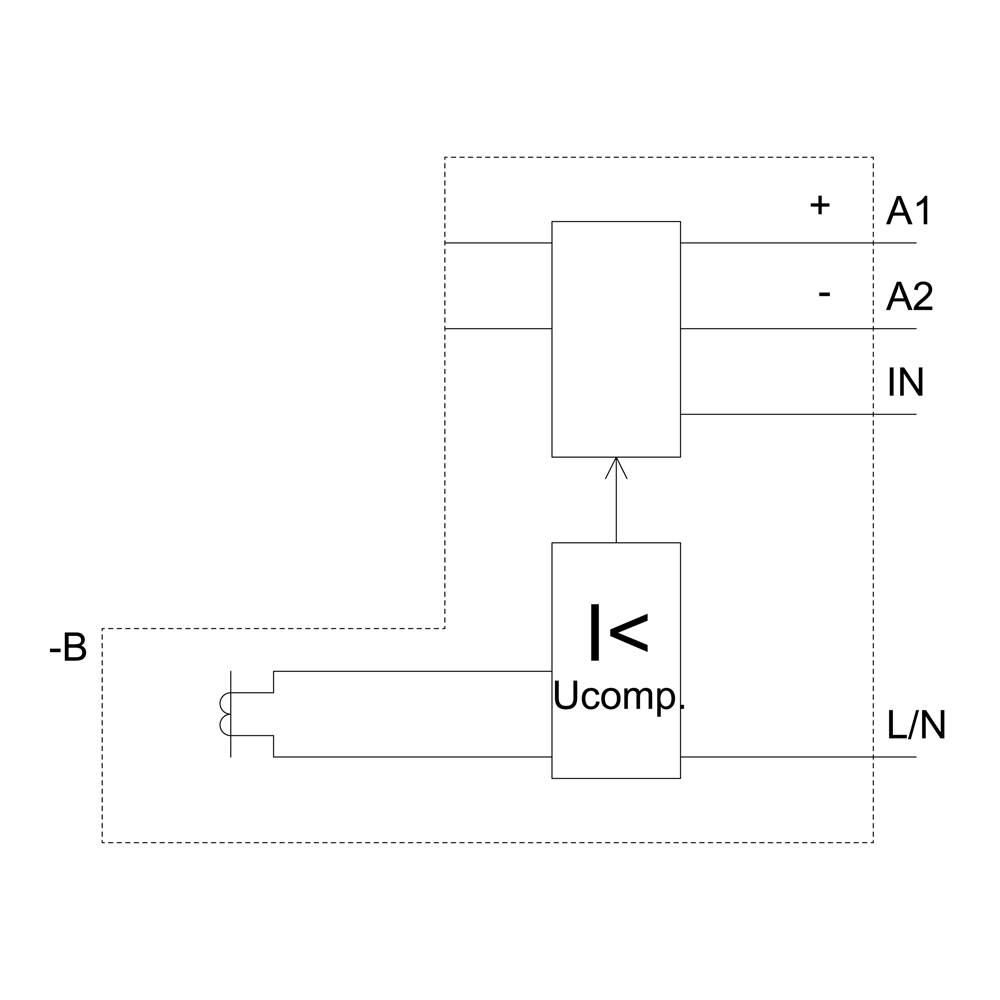

'Blockschema visar elektrisk koppling: Anslutning från -B till L/N. Plus, minus, IN, A1, A2 markerade. Ucomp noterat.'

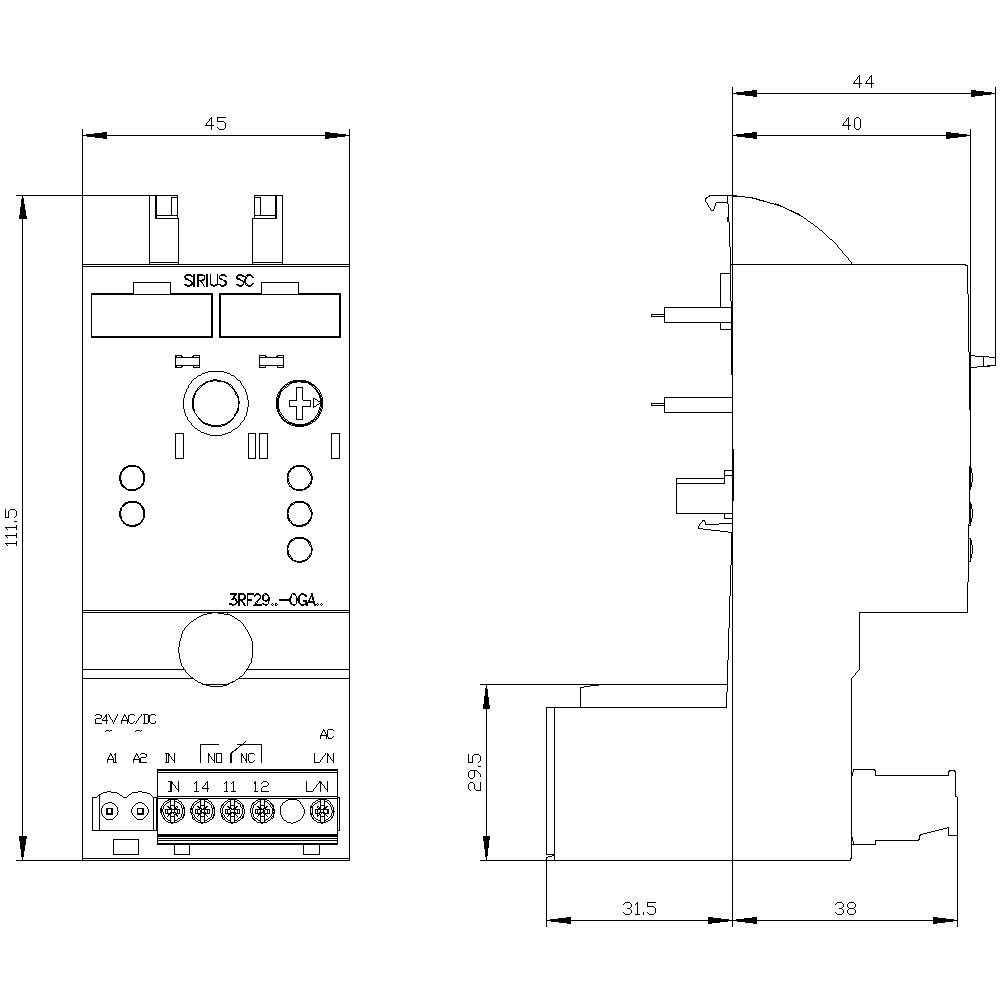

Teknisk ritning av en elektrisk kopplingsapparat. Visar fram- och sidovy med dimensioner, anslutningsklämmor och märkningar.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Lastövervakning

Funktioner

Tillslagsfördröjd

Driftspänning max.

600 V/AC

Kontakttyp

1 NC

1 NO

1 switch

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 14 dec.

Antal

Set

Toal (2 390,00 kr / stycken)

2 390,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Avisoleringslängd på ledning/för hjälp- och styrkontakter 7 mm
Typ av anslutningsbara ledartvärsnitt för AWG-ledningar / för hjälp- och styrkontakter: 1x (AWG 20... 12)
Typ av anslutningsbara ledarareor för hjälp- och styrkontakter / enkeltrådig: 1x (0,5... 2,5 m²), 2 x (0,5 1,0 m²)
Typ av anslutningsbara ledarareor för hjälp- och styrkontakter / fintrådig med / utan ändbearbetning: 1x (0,5... 2,5 m²), 2 x (0,5 1,0 m²)
Fördröjningstid 0,1–3 sekunder
Räckinbyggnad: Ja
Uppställningshöjd vid höjd över havet / max: 1000 m.
Utförande av omkopplingsfunktion: Växlare
Typ av gängan på anslutningsskruven / hjälp- och styrkontakten: M3
Driftsfrekvens 50–60 Hz
Driftspänning för hjälpkontakter 15 - 30 V DC/AC
Driftström vid AC-1 / vid 400 V: 50 A.
Isolationsspänning: 600 V
Strömomvandlarens håldiameter: 17 mm
Beröringsskydd framifrån: Fingersäker med vertikal beröring framifrån
Föroreningsgrad: 3

Förpackningstyp: Piece

Typ av produkt: Lastövervakning

Typ: 3RF2950-0GA16

Funktioner: Tillslagsfördröjd

Driftspänning (min.): 400 V/AC

Driftspänning max.: 600 V/AC

Driftspänning: 400 - 600 V/AC

funktioner: jackbar

Kontakttyp: 1 NC
1 NO
1 switch

Växelspänning (max.): 600 V DC/AC

Anslutning: Skruv

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP20

Bredd: 45 mm

Höjd: 111.5 mm

Djup: 69.5 mm

Diameter: 17 mm

Mått.: (Ø x H) 17 mm x 111.5 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Dokument & nedladdningar

Datablad

Datablad 2863508 Siemens 3RF2950-0GA16 Lastövervakning 1 NC, 1 NO, 1 switch Tillslagsfördröjd 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863508 Siemens 3RF2950-0GA16 Lastövervakning 1 NC, 1 NO, 1 switch Tillslagsfördröjd 1 st

Beskrivning

Lastövervakning Extended ström 50 A / 40 °C 400 … 600 V / AC/DC 24 V för halvledarreläer/skydd enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
