Finder 72.42.0.230.0000 Omkopplingsrelä för pump 240 V/AC, 240 V/DC 1 NO, 1 NO 1 st

Seriella tidsrelän från Finder med skruvklämmor och justerbar tidsspann. Modellnummer '72.42.0.230.0000'. 110-230V spänning.

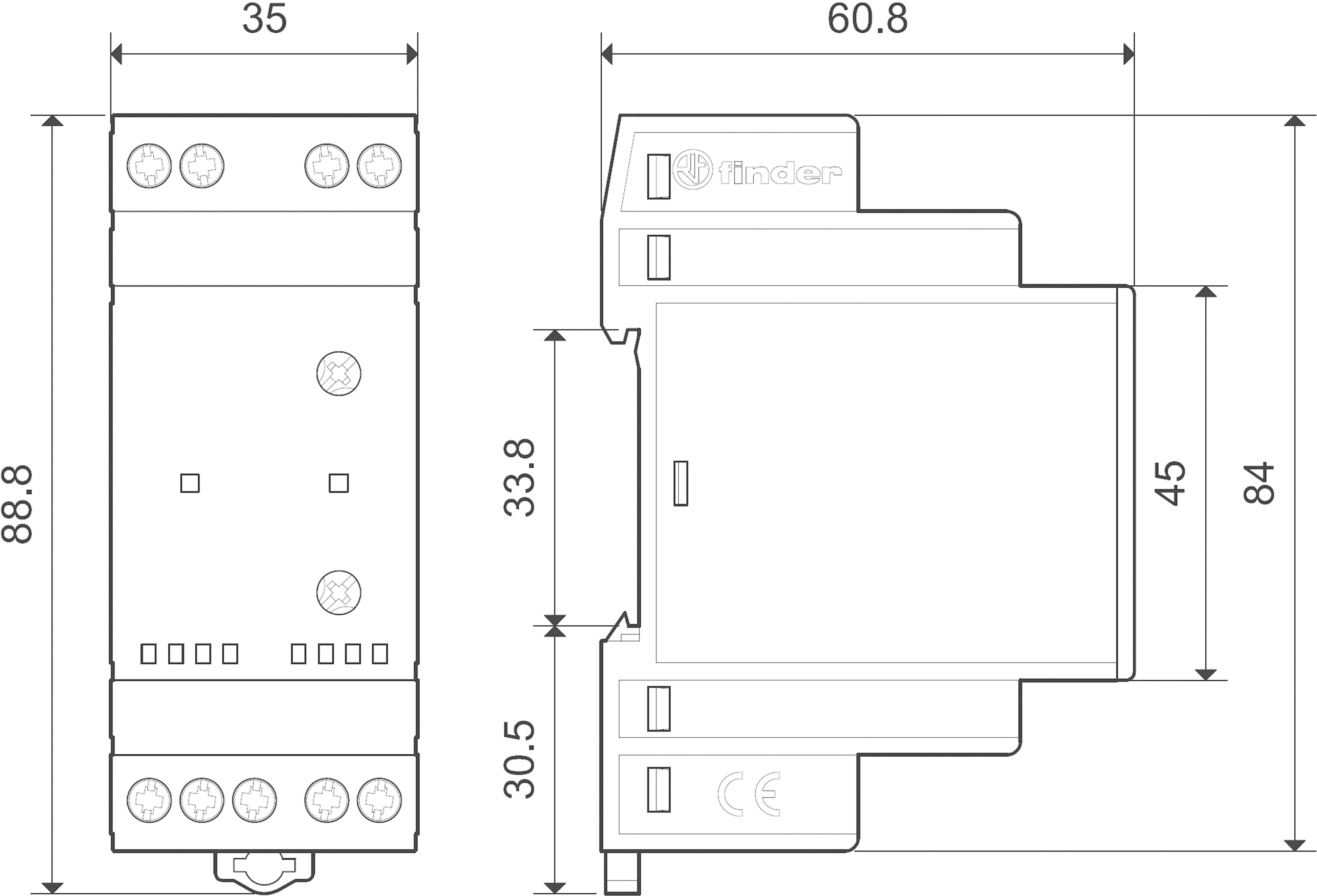

Teknisk ritning av en elektrisk reläenhet med dimensioner: bredd 35 mm, höjd 88,8 mm, djup 60,8 mm.

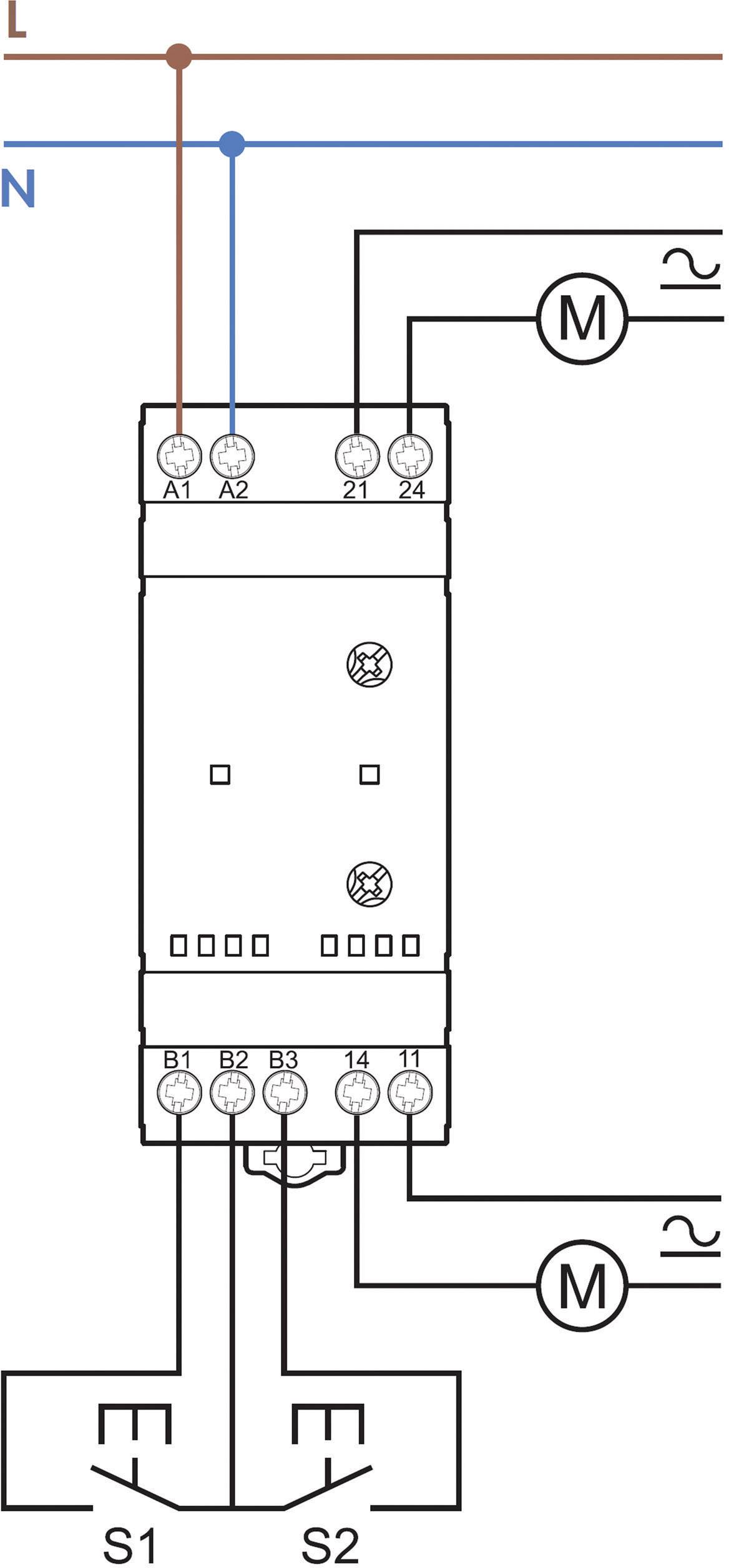

Kopplingsschema för en strömkrets med två motorer (M), en styrenhet i mitten och två switches (S1, S2) nedtill.

1/3

Typ av produkt

Omkopplingsrelä för pump

Driftspänning max.

240 V/AC

240 V/DC

Kontakttyp

1 NO

Växelspänning (max.)

400 V/AC

Växelström (max)

20 A

Datablad (PDF)

Snabb leverans mån. 5 okt.

14 Styck

Antal

Styck

Toal (680,00 kr / stycken)

680,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Pump-omkopplingsrelä typ 72.42

Tekniska specifikationer

Typ av produkt: Omkopplingsrelä för pump

Typ: 72.42.0.230.0000

Driftspänning: 240 V/AC
240 V/DC

Driftspänning (min.): 110 V/DC
110 V/AC

Driftspänning max.: 240 V/AC
240 V/DC

Driftspänning: 110, 110 - 240, 240 V/AC, V/DC

Kontakttyp: 1 NO
1 NO

Kontaktmaterial: AgNi

Växelspänning (max.): 400 V/AC

Växelström (max): 20 A

Max. bryteffekt: 3000 VA
550 W

Elektrisk livslängd: (vid AC1) 100 x 10³ omslagscykler

Min. temperatur: -20 °C

Max. temperatur: +50 °C

: IP20

Bredd: 35 mm

Höjd: 84 mm

Djup: 60.8 mm

Mått.: (B x H x D) 35 x 84 x 60.8 mm

Innehåll: 1 st

Utförande: Pump-omkopplingsrelä

Bryteffekt: (AC1) 3000 VA/(AC15) 1000 VA/(enfas-motor, 230 V/AC) 0,55 kW

Brytspänning: 250 V/AC/ 400 V/AC

Brytström: 12 A/20 A

Typ: 72.42.0.230.0

Omgivningstemperatur: -20 - +50 °C

Driftspänning (specifikationer): 110 - 240 V DC/AC

: 12 A

: 35

: 60.8 mm

: 84 mm

: 20 A

: FALSE

: Polarized

: Mono stable

: FALSE

: Single contact

: FALSE

: Screw connection

: 230-230 V

: 230-230 V

: 230-230 V

: AC/DC

: IP20

: TRUE

: 90-264 V

: 90-264 V

: 90-264 V

: AC/DC

: 0

: 2

: 0

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 507530 Finder 72.42.0.230.0000 Omkopplingsrelä för pump 240 V/AC, 240 V/DC 1 NO, 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 507530 Finder 72.42.0.230.0000 Omkopplingsrelä för pump 240 V/AC, 240 V/DC 1 NO, 1 NO 1 st

Beskrivning

Specialreläer för varierande belastning. För tillämpningar med pumpar, kompressorer, luftkonditionering och luftaggregat. 2 stegs-koppling.
Funktioner:MI styrs genom skapning av driftspänning.
ME styrning genom styrningskontakt S1, S2.
M2styrning endast till utgången 21 - 24.
M1styrning endast till utgången 11 - 14. För bärskena DIN EN 60715 TH35.
