Name: Siemens 3RA2328-8XE30-1BB4 Reverserande kontaktorkombination 3 NO 18.5 kW 690 V/AC 27 A med hjälpkontakt Passar till föl
Brand: Siemens
SKU: 1751369
Availability: BackOrder

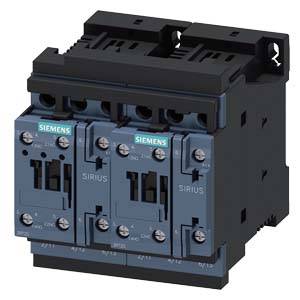

Två intilliggande elektriska kontaktorer från Siemens med påskriften 'SIRIUS', monterade i ett hölje.

Öppen elskåp med flera hyllor där elektroniska komponenter och kablar är placerade. Dörren är helt öppen.

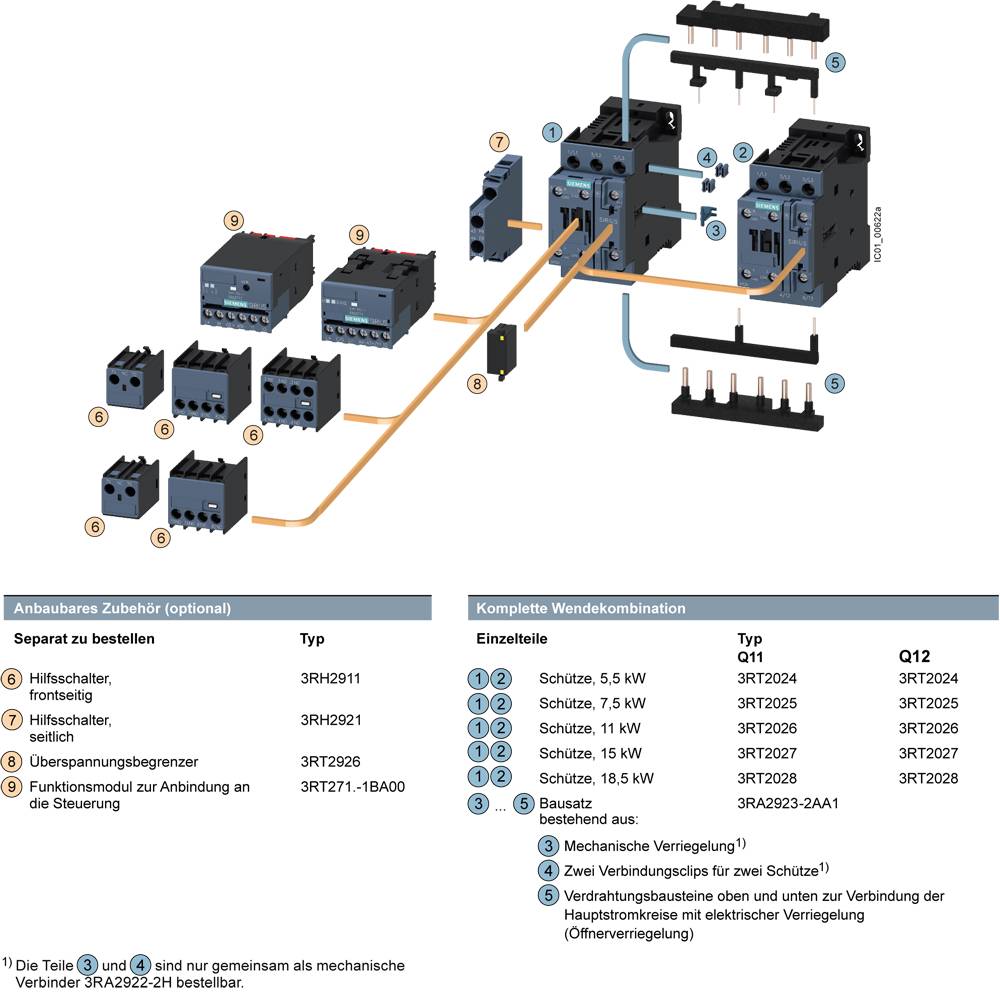

Komplett vändningskombi med skydd och tillbehör. Huvudskydd (5,5 kW och 7,5 kW). Tillbehör kan beställas separat och är valfria.

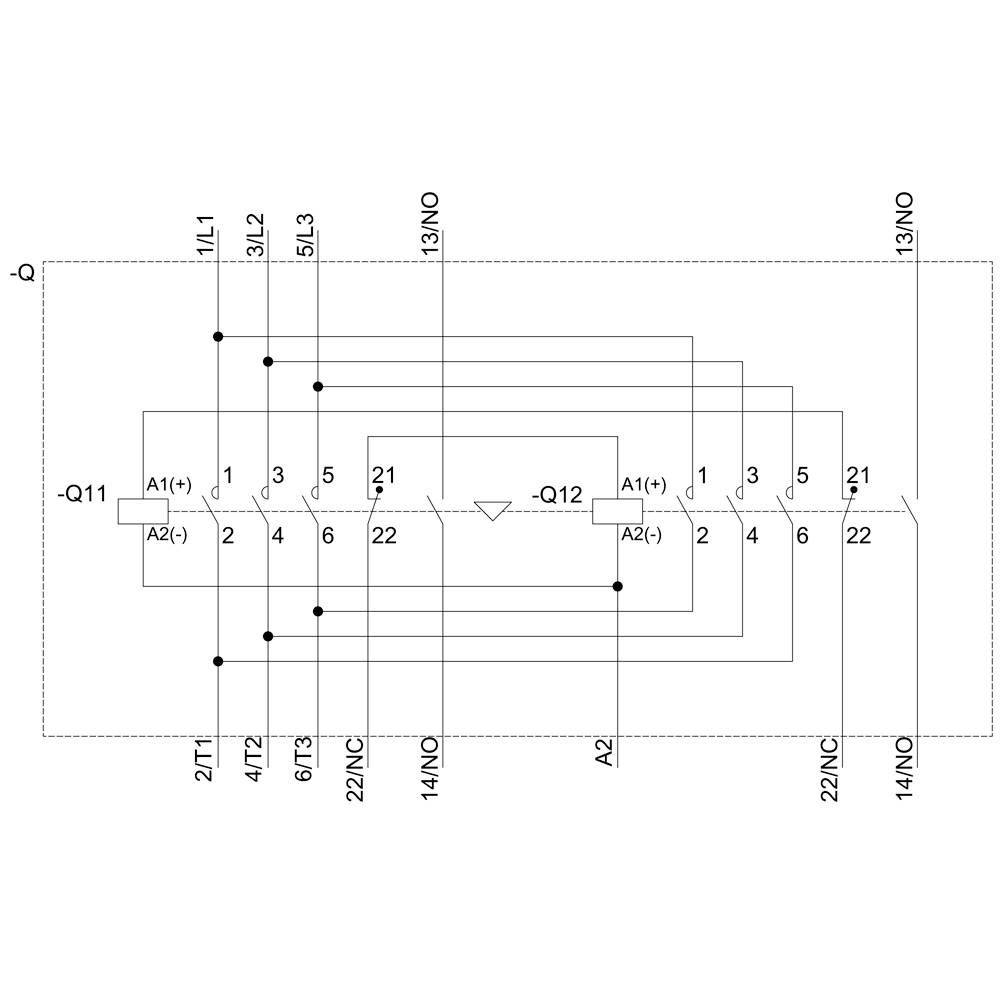

Kopplingsschema med två reläer. Visar kopplingar mellan klämmorna 1L1, 3L2, 5L3 och utgångarna -Q11, -Q12. 22/NC och 14/NO markerade.

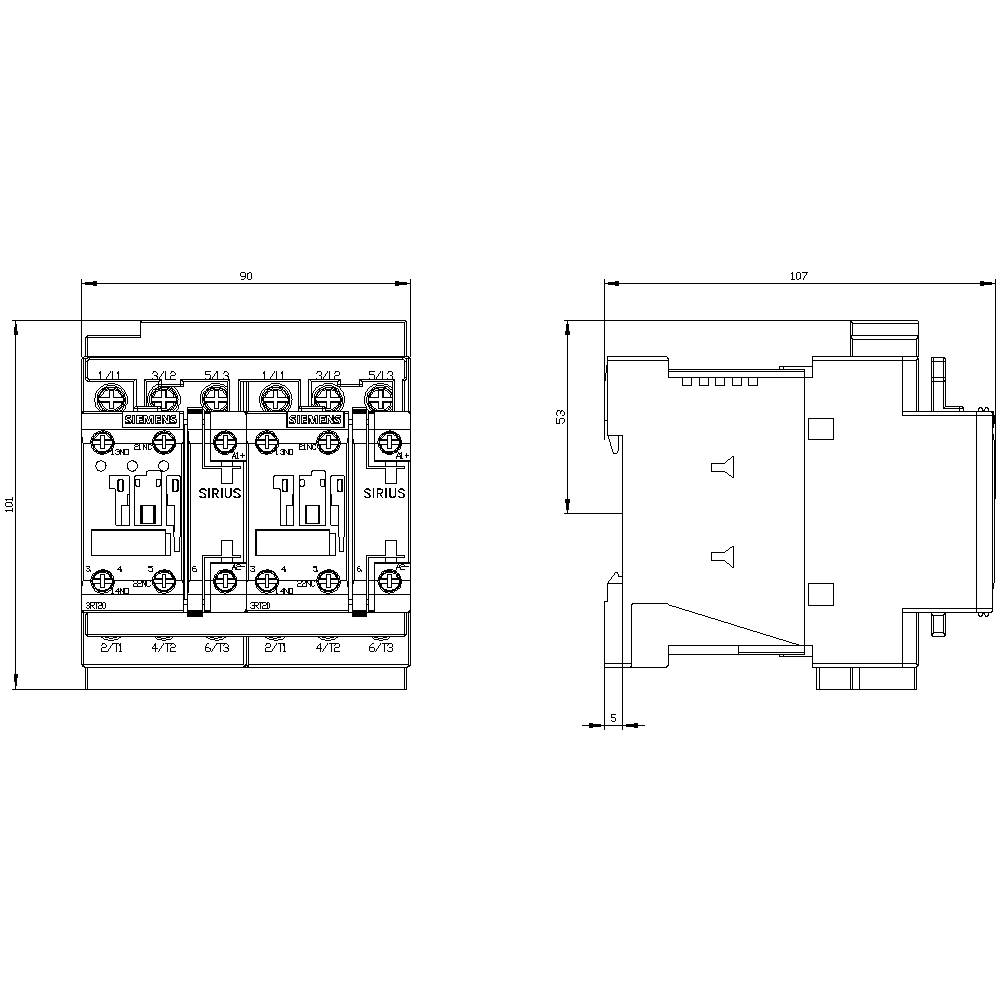

Teknisk ritning av ett elektriskt kontaktors schema. Vänster: Frontvy med anslutningar och märkning. Höger: Sidovy med dimensionsangivelser.

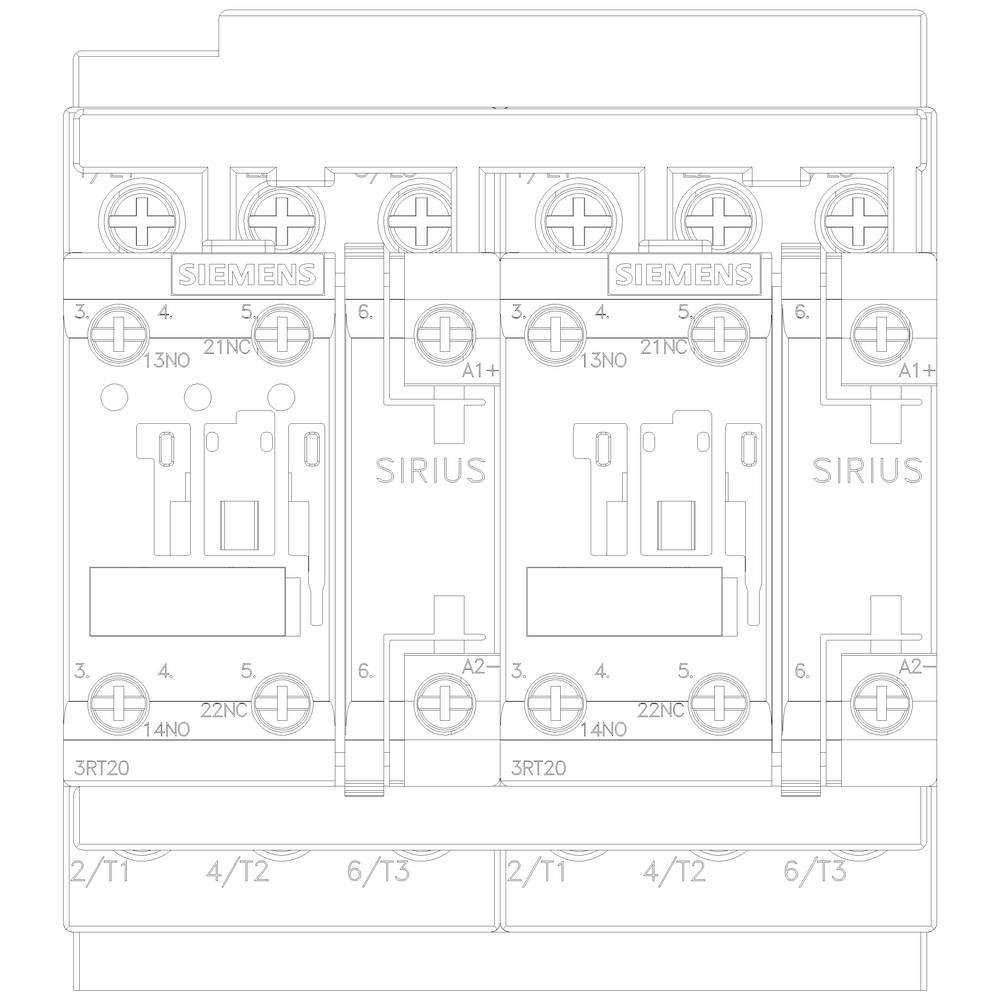

Principschema för en trippel elektrisk kontaktormodul 'Siemens Sirius', visar kablage och anslutningskontakter.

1/6

Liknande avbildning

Typ av produkt

Reverserande kontaktorkombination

Antal poler

3-polig

Nominell spänning

690 V/AC

Lastström

27 A

Max. effekt

18.5 kW

Datablad (PDF)

Leverans mån 23 nov.

Antal

Styck

Toal (4 392,00 kr / stycken)

5 032,00 kr

-13 %

4 392,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Elektronisk kontaktor

Viktig information!

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 10 mm²
Ledararea fintrådig: 10 mm²

Förpackningstyp: Piece

Typ av produkt: Reverserande kontaktorkombination

Typ: 3RA2328-8XE30-1BB4

Konstruktionsstorlek: S0

Antal poler: 3-polig

Kontakttyp: 3 NO

Hjälpkontakt typ: 2 NO

Nominell spänning: 690 V/AC

Styrspänning (min.): 24 V/DC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 24 - 24 V/DC

Växelspänning (max.): 690 V/AC

Driftström (max.): 38 A

Lastström: 27 A

: 18.5 kW

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med hjälpkontakt

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 1000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 90 mm

Höjd: 101 mm

Djup: 107 mm

Mått.: (B x H x D) 90 x 101 x 107 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: Reversing contactor

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Screw connection

: DC

: Other

: 18.38746875

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Antal poler

Typ av produkt

Nominell spänning

Lastström

Siemens 3RA2315-8XB30-1AB0 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1744500

Leverans fre 6 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-1AF0 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1704758

Leverans fre 6 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-1AH0 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1744501

Leverans fre 6 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-1AK6 Reverserande kontaktorkombination 3 NO 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1699327

Leverans fre 6 nov.

Conrad Electronic

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-1AP0 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1702108

Leverans ons 4 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Siemens 3RA2315-8XB30-1BB4 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1699328

Leverans ons 4 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Siemens 3RA2315-8XB30-1BW4 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1699329

Leverans fre 6 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Siemens 3RA2315-8XB30-2AB0 Reverserande kontaktorkombination 3 NO 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1744502

Leverans fre 6 nov.

Conrad Electronic

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-2AF0 Reverserande kontaktorkombination 3 NO 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1744503

Leverans fre 6 nov.

Conrad Electronic

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-2AH0 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1744504

Leverans fre 6 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1751369 Siemens 3RA2328-8XE30-1BB4 Reverserande kontaktorkombination 3 NO 18.5 kW 690 V/AC 27 A med hjälpkontakt Passar till föl

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1751369 Siemens 3RA2328-8XE30-1BB4 Reverserande kontaktorkombination 3 NO 18.5 kW 690 V/AC 27 A med hjälpkontakt Passar till föl

Beskrivning

Vändbara kombination för 3RA27 AC3 18,5 kW/400 V, DC 24 V 3-polig, storlek S0 skruvanslutning elektrisk och mekanisk låsning 2 S, spänning uttag vändbara kombination SIRIUS 3RA23 för omkoppling av motorer inkl. Rotationsriktningsväxel. Vändnings kombination 3RA23 är en beprövad och fabriksinställd förmonterad kombination av två skyddar 3RT2 samma effekt som redan färdigkopplad och mekaniskt och elektriskt lås. De är klimatbeständig, världens godkänd (t. Ex. IEC och UL/CSA) och IE3/IE4 ready. Vändnings kombinationer 3RA23 är utrustade med AC- och DC-manövrering i storlekarna S00 till S3. Du kommer att skruv- och fjäderbelastad anslutningsteknik för montering på DIN-skena eller skruvfastsättning. Tillbehören för skydden 3RT2 är enhetlig för alla storlekar och kan också användas för skydd kombinationer. Vändnings kombinationer 3RA23 löser beprövade serie 3RA13. Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
