Name: Schurter 3-156-405 Säkring (Ø x L) 50 mm x 129 mm 300 A Innehåll 1 st Piece
Brand: Schurter
SKU: 3738506
Availability: BackOrder

'En 1000V DC-säkring från Schurter, modell ALO 15 96072, klassificerad för 80A, med QR-kod och överensstämmelsestandarder G3, JL45, ISO8220.'

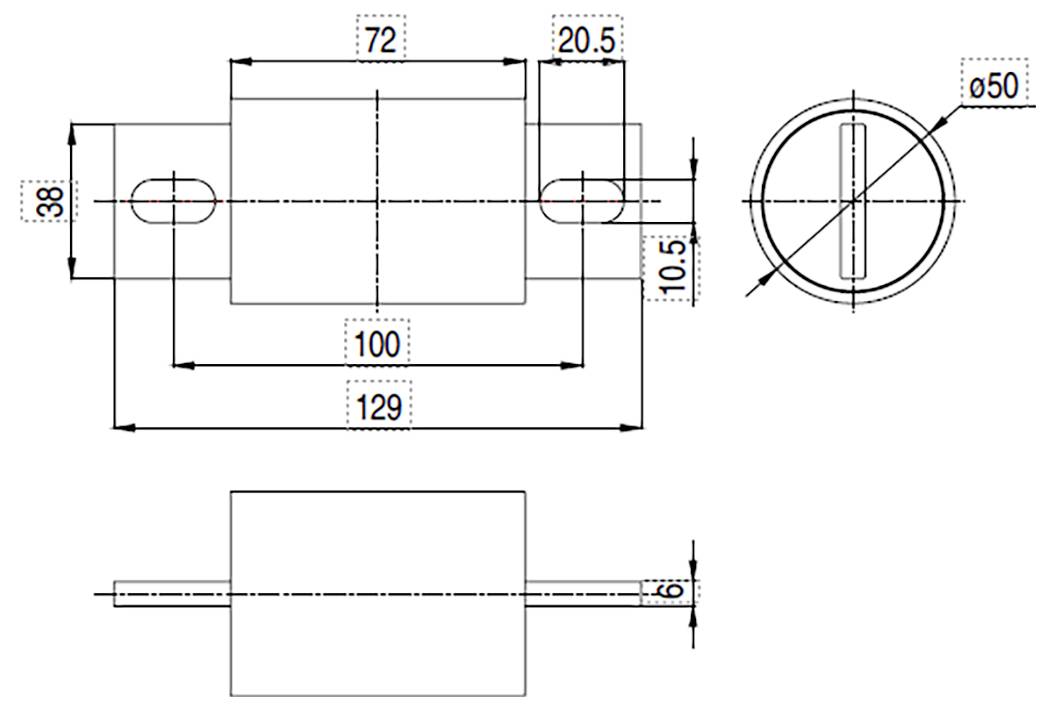

Teknisk ritning av en mekanisk del med dimensioner: bredd 129, höjd 38, och en cirkulär slutvy med en diameter på 50.

1/2

Förpackningstyp

Piece

Typ av produkt

Säkring

Nominell ström - avrundad

300 A

Längd

129 mm

Diameter

50 mm

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans ons 3 feb. 2027

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 60

Intervaller: 60

Toal (600,00 kr / stycken)

36 000,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

EV-Si. ALO59 5072-R skruvar. A 1000 VDC 300A

För kraftelektronik inom fordonsområdet
Hög brytförmåga på 50kA @ 1000V DC
Axiell eller nedre skruvfastsättning
Hög temperaturbeständighet: -40... +125°C.
Vibrationstålighet enligt IEC 60068-2-6, Test FC
Mekanisk stöt enligt MIL-STD-202, metod 213 Condition C.
Motståndskraft mot kemisk belastning

Tekniska specifikationer

Serie: ALO
Montering: Skruvmontering
Kapsling 50 x 72 mm
Användningsområden: Typiska användningsområden är batterihanteringssystem, drivstyrningar och andra komponenter i högvoltssystem från elfordon.
Höljets material: Epoxiharts
Smältintegral: 84.300 A²/s.
Brytförmåga 50 kA
NOMINELL SPÄNNING VDC 1.000 VDC
Utförande: Skruvsäkring

Förpackningstyp: Piece

Typ av produkt: Säkring

Mått.: (Ø x L) 50 mm x 129 mm

Nominell ström: 300 A

Nominell ström - avrundad: 300 A

Brytningsförmåga: 50 kA

Säkringsdesign: med skruvhål

Längd: 129 mm

Diameter: 50 mm

Godkännanden: UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Innehåll: 1 st

RoHS-godkänd: Ja

Funktioner: med fästen

Typ: 3-156-405

RM: 100 mm

Effektförlust: 32 W

Kontaktmaterial: Kopparlegering, förtennad

Max. temperatur: 125 °C

Min. temperatur: -40 °C
