Name: Schurter 3-156-380 Säkring (Ø x L) 38 mm x 110 mm 600 A Innehåll 1 st Piece
Brand: Schurter
SKU: 3738486
Availability: BackOrder

En cylindrisk Schurter-säkring med metalländar, märkt "1000V/DC", "80A" och modellnummer AL60 956072.

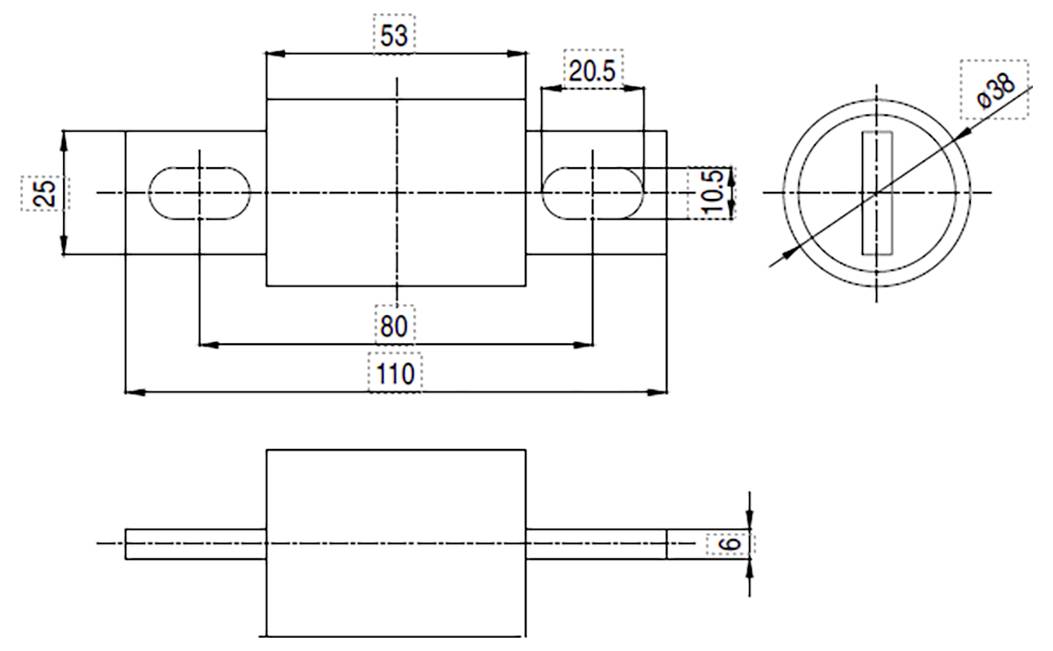

Teknisk ritning av en mekanisk del med dimensioner: 110x53 mm kropp, 25 mm höga flikar, cirkulär funktion med 38 mm diameter diagonal.

1/2

Förpackningstyp

Piece

Typ av produkt

Säkring

Nominell ström - avrundad

600 A

Längd

110 mm

Diameter

38 mm

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans ons 3 feb. 2027

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 72

Intervaller: 72

Toal (440,00 kr / stycken)

31 680,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

EV-Si. ALO56 3853-R-skruvar. D 500VDC 600A

För kraftelektronik inom fordonsområdet
Hög brytförmåga på 50kA @ 1000V DC
Axiell eller nedre skruvfastsättning
Hög temperaturbeständighet: -40... +125°C.
Vibrationstålighet enligt IEC 60068-2-6, Test FC
Mekanisk stöt enligt MIL-STD-202, metod 213 Condition C.
Motståndskraft mot kemisk belastning

Tekniska specifikationer

Serie: ALO
Montering: Skruvmontering
Hölje: 38 x 53 mm
Användningsområden: Typiska användningsområden är batterihanteringssystem, drivstyrningar och andra komponenter i högvoltssystem från elfordon.
Höljets material: Epoxiharts
Smältintegral: 213.000 A²/s.
Brytförmåga 20 kA
NOMINELL SPÄNNING VDC 500 VDC
Utförande: Skruvsäkring

Förpackningstyp: Piece

Typ av produkt: Säkring

Mått.: (Ø x L) 38 mm x 110 mm

Nominell ström: 600 A

Nominell ström - avrundad: 600 A

Brytningsförmåga: 20 kA

Säkringsdesign: med skruvhål

Längd: 110 mm

Diameter: 38 mm

Godkännanden: UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Innehåll: 1 st

RoHS-godkänd: Ja

Typ: 3-156-380

RM: 80 mm

Effektförlust: 99 W

Kontaktmaterial: Kopparlegering, förtennad

Max. temperatur: 125 °C

Min. temperatur: -40 °C
