Name: Schurter 3-156-337 Säkring (Ø x L) 38 mm x 110 mm 550 A Innehåll 1 st Piece
Brand: Schurter
SKU: 3738461
Availability: BackOrder

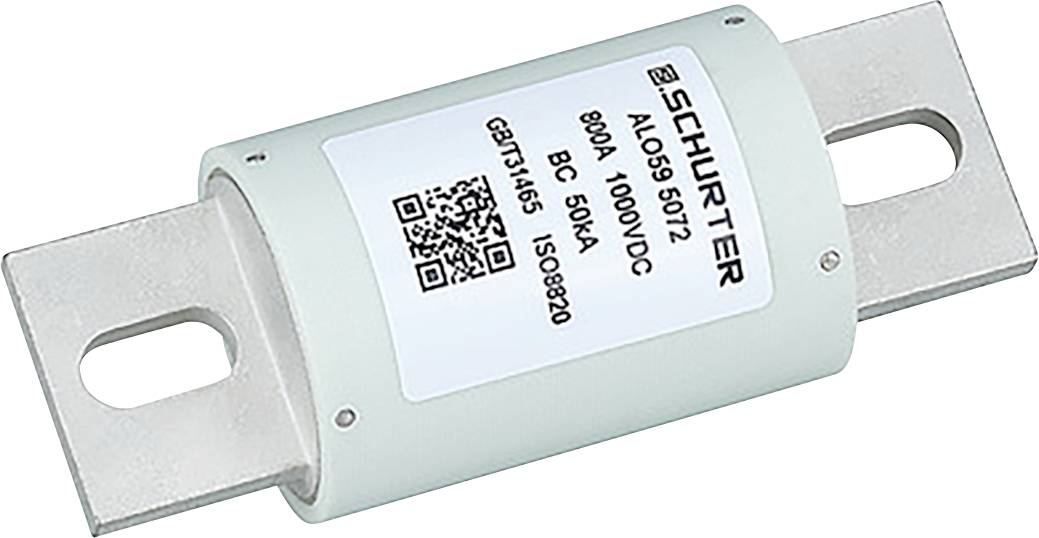

En cylindrisk Schurter-säkring med metallflänsar, märkt "80A 1000VDC", för skydd av elektriska system.

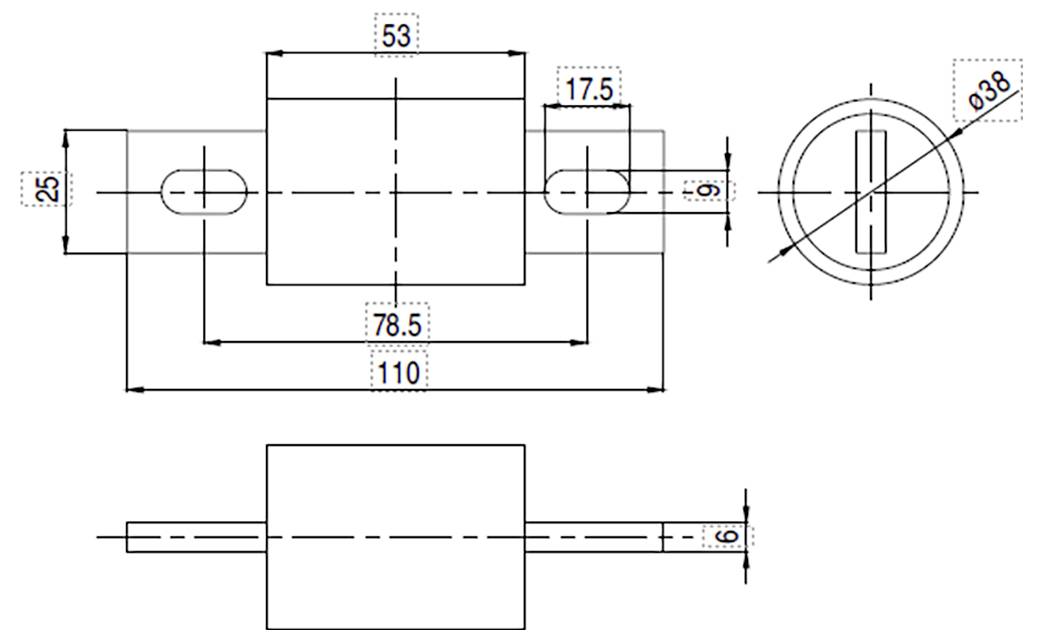

Teknisk ritning som visar mått på en mekanisk komponent. Innehåller en rektangulär bas som mäter 110x25mm med en cirkulär funktion på 38mm diameter. Längder och placeringar av komponenter är specificerade med ytterligare mätningar.

1/2

Förpackningstyp

Piece

Typ av produkt

Säkring

Nominell ström - avrundad

550 A

Längd

110 mm

Diameter

38 mm

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans ons 3 feb. 2027

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 72

Intervaller: 72

Toal (440,00 kr / stycken)

31 680,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

EV-Si. ALO54 3853-R skruvar. B 500 VDC 550 A.

För kraftelektronik inom fordonsområdet
Hög brytförmåga på 50kA @ 1000V DC
Axiell eller nedre skruvfastsättning
Hög temperaturbeständighet: -40... +125°C.
Vibrationstålighet enligt IEC 60068-2-6, Test FC
Mekanisk stöt enligt MIL-STD-202, metod 213 Condition C.
Motståndskraft mot kemisk belastning

Tekniska specifikationer

Serie: ALO
Montering: Skruvmontering
Hölje: 38 x 53 mm
Användningsområden: Typiska användningsområden är batterihanteringssystem, drivstyrningar och andra komponenter i högvoltssystem från elfordon.
Höljets material: Epoxiharts
Smältintegral: 208.600 A²/s.
Brytförmåga 20 kA
NOMINELL SPÄNNING VDC 500 VDC
Utförande: Skruvsäkring

Förpackningstyp: Piece

Typ av produkt: Säkring

Mått.: (Ø x L) 38 mm x 110 mm

Nominell ström: 550 A

Nominell ström - avrundad: 550 A

Brytningsförmåga: 20 kA

Säkringsdesign: med skruvhål

Längd: 110 mm

Diameter: 38 mm

Godkännanden: UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Innehåll: 1 st

RoHS-godkänd: Ja

Typ: 3-156-337

RM: 78.5 mm

Effektförlust: 87 W

Kontaktmaterial: Kopparlegering, förtennad

Max. temperatur: 125 °C

Min. temperatur: -40 °C
