Name: Schurter 3-156-271 Säkring (Ø x H) 37.8 mm x 40.7 mm 500 A Innehåll 1 st Piece
Brand: Schurter
SKU: 3738420
Availability: BackOrder

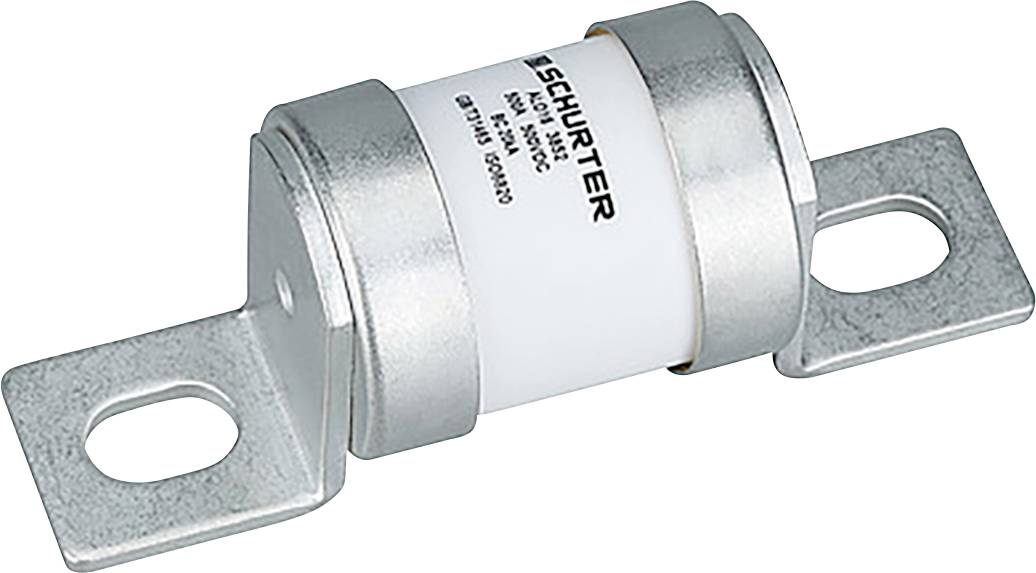

En cylindrisk elektronisk säkring med metallfattningar i båda ändar, märkt "Schurter" och detaljerade specifikationer, används för elektrisk kretsskydd.

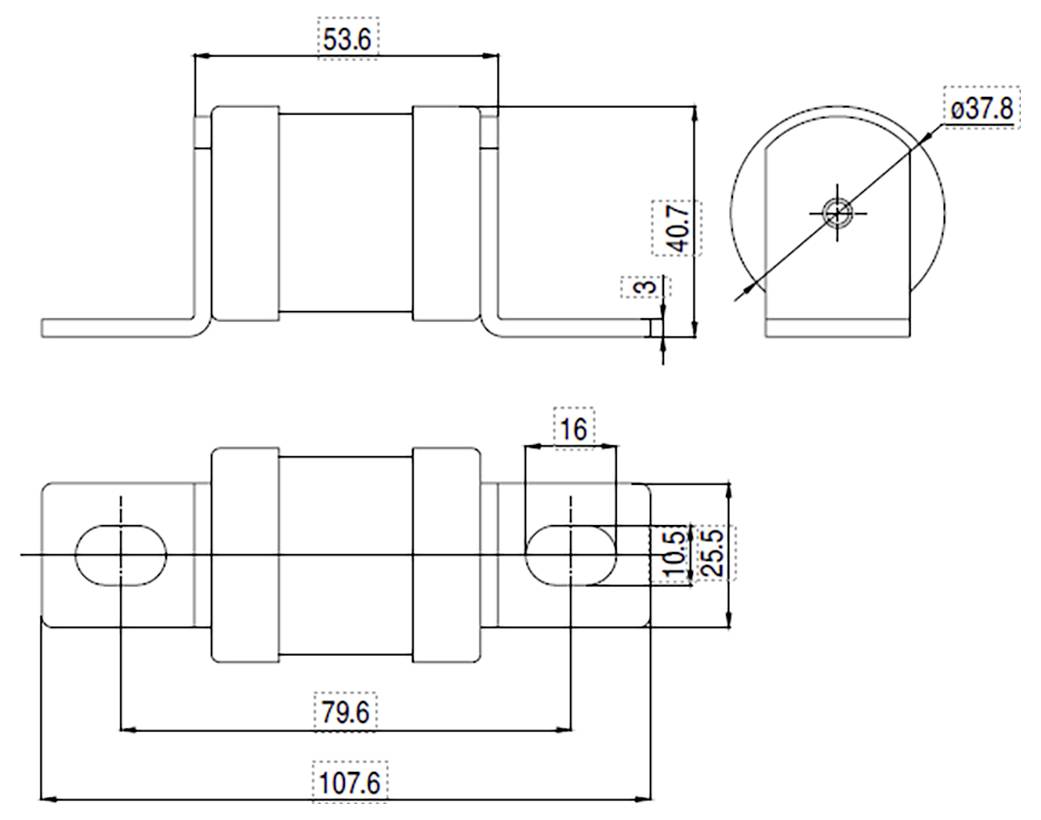

Teknisk ritning av en cylindrisk komponent med mätningar: bredd 53,6 mm, höjd 40,7 mm, diameter 37,8 mm, och andra dimensioner märkta.

1/2

Förpackningstyp

Piece

Typ av produkt

Säkring

Nominell ström - avrundad

500 A

Längd

107.6 mm

Diameter

37.8 mm

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans ons 3 feb. 2027

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 102

Intervaller: 102

Toal (319,20 kr / stycken)

32 558,40 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

EV-Si. ALO16 3852 skruvar. B 500 VDC 500A

För kraftelektronik inom fordonsområdet
Hög brytförmåga på 50kA @ 1000V DC
Axiell eller nedre skruvfastsättning
Hög temperaturbeständighet: -40... +125°C.
Vibrationstålighet enligt IEC 60068-2-6, Test FC
Mekanisk stöt enligt MIL-STD-202, metod 213 Condition C.
Motståndskraft mot kemisk belastning

Tekniska specifikationer

Serie: ALO
Montering: Skruvmontering
Hölje: 38 x 52 mm
Användningsområden: Typiska användningsområden är batterihanteringssystem, drivstyrningar och andra komponenter i högvoltssystem från elfordon.
Höljets material: Keramik
Smältintegral: 154.900 A²/s.
Brytförmåga 20 kA
NOMINELL SPÄNNING VDC 500 VDC
Utförande: Skruvsäkring

Förpackningstyp: Piece

Typ av produkt: Säkring

Mått.: (Ø x H) 37.8 mm x 40.7 mm

Nominell ström: 500 A

Nominell ström - avrundad: 500 A

Brytningsförmåga: 20 kA

Säkringsdesign: Keramikrör

Längd: 107.6 mm

Diameter: 37.8 mm

Godkännanden: UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Innehåll: 1 st

RoHS-godkänd: Ja

Typ: 3-156-271

Höjd: 40.7 mm

RM: 79.6 mm

Effektförlust: 82 W

Kontaktmaterial: Kopparlegering, förtennad

Max. temperatur: 125 °C

Min. temperatur: -40 °C

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Diameter

Förpackningstyp

Längd

Mått.

Nominell ström

Nominell ström - avrundad

Säkringsdesign

Schurter 3-156-224 Säkring (Ø x L) 31.6 mm x 94 mm 100 A Innehåll 1 st Piece

Artikelnr.:3738381

Leverans ons 3 feb. 2027

Conrad Electronic

31.6 mm

Piece

94 mm

(Ø x L) 31.6 mm x 94 mm

100 A

Keramikrör

Styck

Minsta beställningsvolym:: 216

Intervaller: 216

303,20 kr^*

Schurter 3-156-225 Säkring (Ø x L) 31.6 mm x 94 mm 125 A Innehåll 1 st Piece

Artikelnr.:3738382

Leverans ons 3 feb. 2027

Conrad Electronic

31.6 mm

Piece

94 mm

(Ø x L) 31.6 mm x 94 mm

125 A

Keramikrör

Styck

Minsta beställningsvolym:: 216

Intervaller: 216

303,20 kr^*

Schurter 3-156-226 Säkring (Ø x L) 31.6 mm x 94 mm 150 A Innehåll 1 st Piece

Artikelnr.:3738383

Leverans ons 3 feb. 2027

Conrad Electronic

31.6 mm

Piece

94 mm

(Ø x L) 31.6 mm x 94 mm

150 A

Keramikrör

Styck

Minsta beställningsvolym:: 216

Intervaller: 216

303,20 kr^*

Schurter 3-156-227 Säkring (Ø x L) 31.6 mm x 94 mm 200 A Innehåll 1 st Piece

Artikelnr.:3738384

Leverans ons 3 feb. 2027

Conrad Electronic

31.6 mm

Piece

94 mm

(Ø x L) 31.6 mm x 94 mm

200 A

Keramikrör

Styck

Minsta beställningsvolym:: 216

Intervaller: 216

303,20 kr^*

Schurter 3-156-228 Säkring (Ø x L) 31.6 mm x 94 mm 250 A Innehåll 1 st Piece

Artikelnr.:3738385

Leverans ons 3 feb. 2027

Conrad Electronic

31.6 mm

Piece

94 mm

(Ø x L) 31.6 mm x 94 mm

250 A

Keramikrör

Styck

Minsta beställningsvolym:: 216

Intervaller: 216

303,20 kr^*

Schurter 3-156-229 Säkring (Ø x L) 31.6 mm x 94 mm 300 A Innehåll 1 st Piece

Artikelnr.:3738386

Leverans ons 3 feb. 2027

Conrad Electronic

31.6 mm

Piece

94 mm

(Ø x L) 31.6 mm x 94 mm

300 A

Keramikrör

Styck

Minsta beställningsvolym:: 216

Intervaller: 216

303,20 kr^*

Schurter 3-156-230 Säkring (Ø x L) 31.6 mm x 94 mm 350 A Innehåll 1 st Piece

Artikelnr.:3738387

Leverans ons 3 feb. 2027

Conrad Electronic

31.6 mm

Piece

94 mm

(Ø x L) 31.6 mm x 94 mm

350 A

Keramikrör

Styck

Minsta beställningsvolym:: 216

Intervaller: 216

303,20 kr^*

Schurter 3-156-231 Säkring (Ø x L) 31.6 mm x 90 mm 100 A Innehåll 1 st Piece

Artikelnr.:3738388

Leverans ons 3 feb. 2027

Conrad Electronic

31.6 mm

Piece

90 mm

(Ø x L) 31.6 mm x 90 mm

100 A

Keramikrör

Styck

Minsta beställningsvolym:: 216

Intervaller: 216

303,20 kr^*

Schurter 3-156-232 Säkring (Ø x L) 31.6 mm x 90 mm 125 A Innehåll 1 st Piece

Artikelnr.:3738389

Leverans ons 3 feb. 2027

Conrad Electronic

31.6 mm

Piece

90 mm

(Ø x L) 31.6 mm x 90 mm

125 A

Keramikrör

Styck

Minsta beställningsvolym:: 216

Intervaller: 216

303,20 kr^*

Schurter 3-156-233 Säkring (Ø x L) 31.6 mm x 90 mm 150 A Innehåll 1 st Piece

Artikelnr.:3738390

Leverans ons 3 feb. 2027

Conrad Electronic

31.6 mm

Piece

90 mm

(Ø x L) 31.6 mm x 90 mm

150 A

Keramikrör

Styck

Minsta beställningsvolym:: 216

Intervaller: 216

303,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 3738420 Schurter 3-156-271 Säkring (Ø x H) 37.8 mm x 40.7 mm 500 A Innehåll 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3738420 Schurter 3-156-271 Säkring (Ø x H) 37.8 mm x 40.7 mm 500 A Innehåll 1 st Piece

Beskrivning

Schurter EV-säkring ALO 38x52mm 500 VDC 500A
