Name: Schurter 3-156-061 Säkring (Ø x H) 10.4 mm x 16.7 mm 15 A Innehåll 1 st Piece
Brand: Schurter
SKU: 3738362
Availability: BackOrder

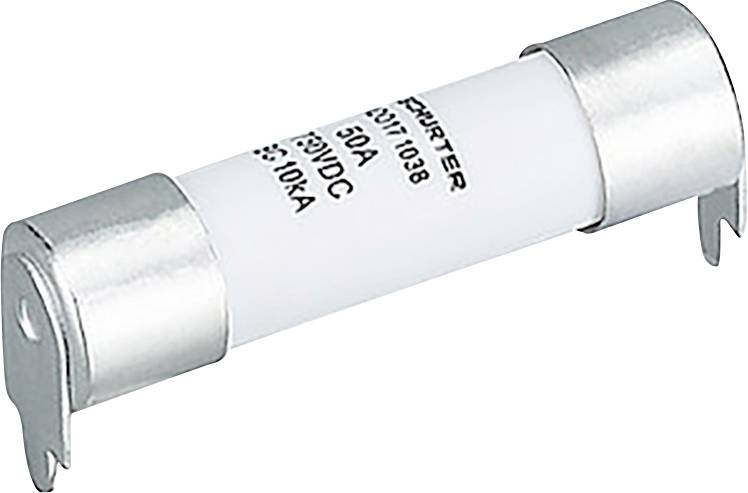

En cylindrisk säkring med metalländar är märkt "30A 500VDC" och "10KA". Den har två utskjutande klämor för montering.

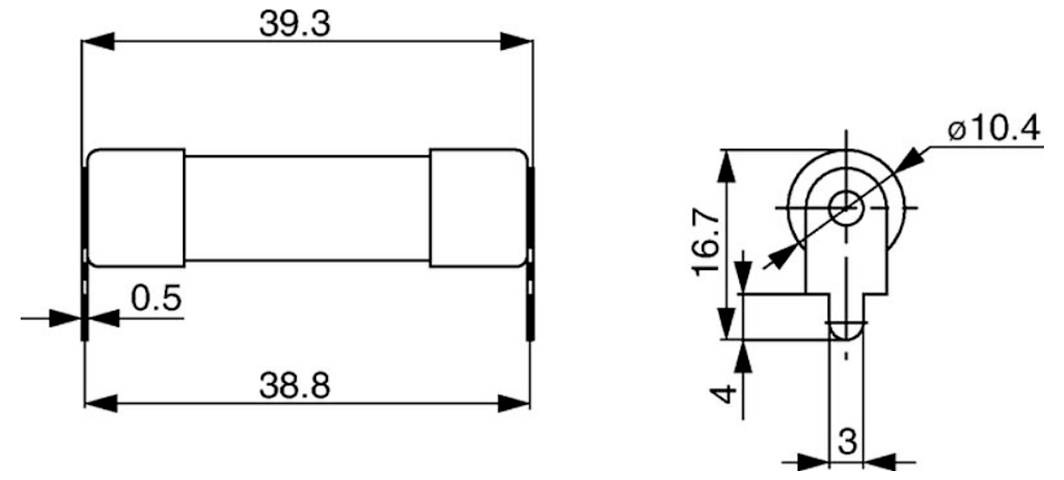

'Teknisk ritning av en säkring. Dimensioner: 39,3 mm längd, 10,4 mm diameter, med märkta mätningar för sidovy och tvärsnitt.'

1/2

Förpackningstyp

Piece

Typ av produkt

Säkring

Nominell ström - avrundad

15 A

Längd

39.3 mm

Diameter

10.4 mm

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans ons 3 mars 2027

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

Toal (71,20 kr / stycken)

76 896,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ev säkring ADO 10x38 PCB 750 15A

Ev-säkring 10,3x38mm
Hög brytförmåga från 20kA @ 1000V DC
Många inbyggnadsvarianter
Hög temperaturbeständighet: -40... +125°C.
Mekanisk vibrations- och stöttålig
Motståndskraft mot kemisk belastning

Tekniska specifikationer

Serien: ADO
Montering: Kretskortsmontering
Kapsling 10,3 x 38 mm
Användningsområden: För tillämpningar inom fordonsområdet: Batterihanteringssystem, Onboard-laddare, DC/DC-omvandlare, Air Condition-kompressorer och PTC-värmesystem samt olika styrsystem (t.ex. motorstyrning).
Höljets material: Keramik
Smältintegral: 33 A²/s.
Brytförmåga 20 kA
NOMINELL SPÄNNING VDC 750 VDC
Utförande: PCB

Förpackningstyp: Piece

Typ av produkt: Säkring

Mått.: (Ø x H) 10.4 mm x 16.7 mm

Nominell ström: 15 A

Nominell ström - avrundad: 15 A

Brytningsförmåga: 20 kA

Säkringsdesign: Keramikrör

Längd: 39.3 mm

Diameter: 10.4 mm

Godkännanden: UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Innehåll: 1 st

RoHS-godkänd: Ja

Typ: 3-156-061

Höjd: 16.7 mm

RM: 38.8 mm

Effektförlust: 2.5 W

Kontaktmaterial: Kopparlegering, förtennad

Max. temperatur: 125 °C

Min. temperatur: -40 °C
