Name: Schurter 3-156-056 Säkring (Ø x H) 10.4 mm x 16.7 mm 32 A Innehåll 1 st Piece
Brand: Schurter
SKU: 3738357
Availability: BackOrder

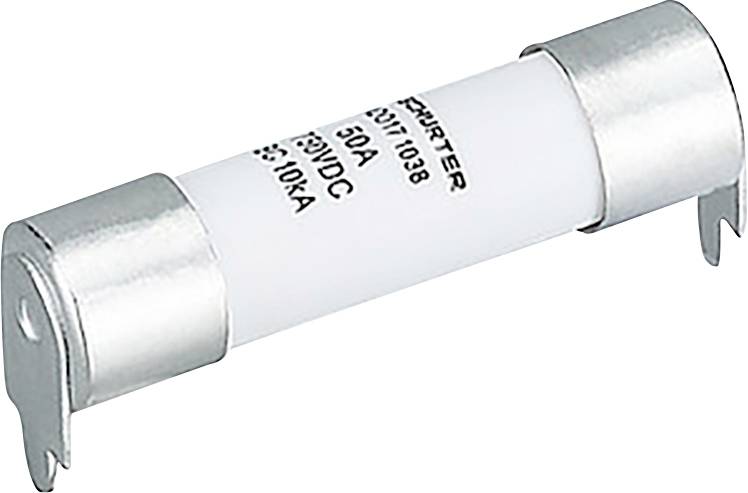

Bild av en cylindrisk vit säkring med metallhattar märkt '50A' och 'DC 1500V', används för elsäkerhet för att förhindra övercurrent.

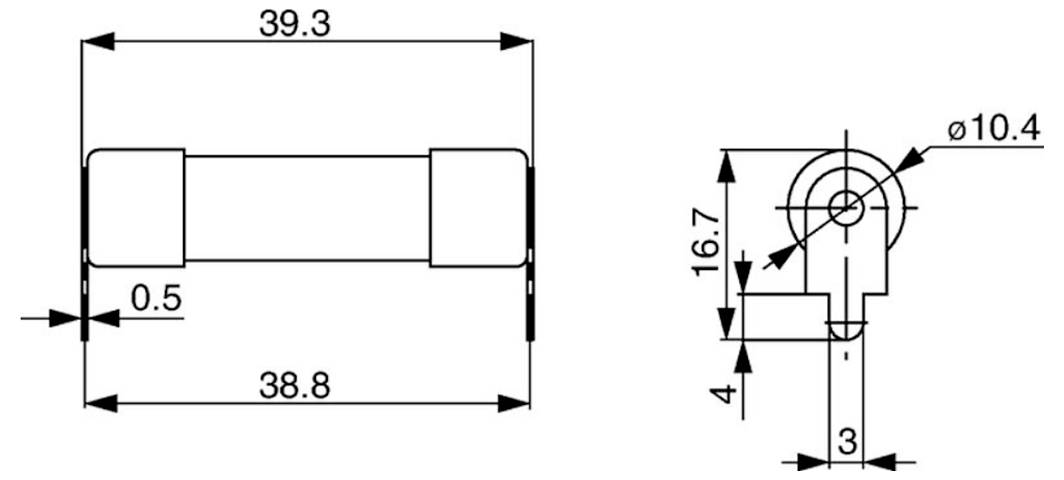

Teknisk ritning av en säkring med dimensioner: total längd 39,3 mm, kropplängd 38,8 mm, kaphuvud diameter 10,4 mm, sidovy höjd 16,7 mm.

1/2

Förpackningstyp

Piece

Typ av produkt

Säkring

Nominell ström - avrundad

32 A

Längd

39.3 mm

Diameter

10.4 mm

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans ons 3 mars 2027

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

Toal (55,20 kr / stycken)

59 616,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ev-säkring ADO 10x38 PCB 500 32A

Ev-säkring 10,3x38mm
Hög brytförmåga från 20kA @ 1000V DC
Många inbyggnadsvarianter
Hög temperaturbeständighet: -40... +125°C.
Mekanisk vibrations- och stöttålig
Motståndskraft mot kemisk belastning

Tekniska specifikationer

Serien: ADO
Montering: Kretskortsmontering
Kapsling 10,3 x 38 mm
Användningsområden: För tillämpningar inom fordonsområdet: Batterihanteringssystem, Onboard-laddare, DC/DC-omvandlare, Air Condition-kompressorer och PTC-värmesystem samt olika styrsystem (t.ex. motorstyrning).
Höljets material: Keramik
Smältintegral: 210 A²/s.
Brytförmåga 20 kA
NOMINELL SPÄNNING VDC 500 VDC
Utförande: PCB

Förpackningstyp: Piece

Typ av produkt: Säkring

Mått.: (Ø x H) 10.4 mm x 16.7 mm

Nominell ström: 32 A

Nominell ström - avrundad: 32 A

Brytningsförmåga: 20 kA

Säkringsdesign: Keramikrör

Längd: 39.3 mm

Diameter: 10.4 mm

Godkännanden: UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Innehåll: 1 st

RoHS-godkänd: Ja

Typ: 3-156-056

Höjd: 16.7 mm

RM: 38.8 mm

Effektförlust: 6 W

Kontaktmaterial: Kopparlegering, förtennad

Max. temperatur: 125 °C

Min. temperatur: -40 °C

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Diameter

Förpackningstyp

Längd

Mått.

Nominell ström

Nominell ström - avrundad

Schurter 3-156-012 Säkring (Ø x H) 10.3 mm x 13.5 mm 15 A Innehåll 1 st Piece

Artikelnr.:3738315

Leverans ons 3 mars 2027

Conrad Electronic

10.3 mm

Piece

65 mm

(Ø x H) 10.3 mm x 13.5 mm

15 A

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

55,20 kr^*

Schurter 3-156-013 Säkring (Ø x H) 10.3 mm x 13.5 mm 20 A Innehåll 1 st Piece

Artikelnr.:3738316

Leverans ons 3 mars 2027

Conrad Electronic

10.3 mm

Piece

65 mm

(Ø x H) 10.3 mm x 13.5 mm

20 A

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

55,20 kr^*

Schurter 3-156-014 Säkring (Ø x H) 10.3 mm x 13.5 mm 25 A Innehåll 1 st Piece

Artikelnr.:3738317

Leverans ons 3 mars 2027

Conrad Electronic

10.3 mm

Piece

65 mm

(Ø x H) 10.3 mm x 13.5 mm

25 A

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

55,20 kr^*

Schurter 3-156-015 Säkring (Ø x H) 10.3 mm x 13.5 mm 30 A Innehåll 1 st Piece

Artikelnr.:3738318

Leverans ons 3 mars 2027

Conrad Electronic

10.3 mm

Piece

65 mm

(Ø x H) 10.3 mm x 13.5 mm

30 A

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

55,20 kr^*

Schurter 3-156-016 Säkring (Ø x H) 10.3 mm x 13.5 mm 32 A Innehåll 1 st Piece

Artikelnr.:3738319

Leverans ons 3 mars 2027

Conrad Electronic

10.3 mm

Piece

65 mm

(Ø x H) 10.3 mm x 13.5 mm

32 A

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

55,20 kr^*

Schurter 3-156-017 Säkring (Ø x H) 10.3 mm x 13.5 mm 40 A Innehåll 1 st Piece

Artikelnr.:3738320

Leverans ons 3 mars 2027

Conrad Electronic

10.3 mm

Piece

65 mm

(Ø x H) 10.3 mm x 13.5 mm

40 A

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

55,20 kr^*

Schurter 3-156-018 Säkring (Ø x H) 10.3 mm x 13.5 mm 50 A Innehåll 1 st Single

Artikelnr.:3738321

Leverans ons 3 mars 2027

Conrad Electronic

10.3 mm

Single

65 mm

(Ø x H) 10.3 mm x 13.5 mm

50 A

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

55,20 kr^*

Schurter 3-156-019 Säkring (Ø x H) 10.3 mm x 13.5 mm 63 A Innehåll 1 st Piece

Artikelnr.:3738322

Leverans ons 3 mars 2027

Conrad Electronic

10.3 mm

Piece

65 mm

(Ø x H) 10.3 mm x 13.5 mm

63 A

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

55,20 kr^*

Schurter 3-156-021 Säkring (Ø x H) 10.5 mm x 13.4 mm 15 A Innehåll 1 st Piece

Artikelnr.:3738324

Leverans ons 3 mars 2027

Conrad Electronic

10.5 mm

Piece

65 mm

(Ø x H) 10.5 mm x 13.4 mm

15 A

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

55,20 kr^*

Schurter 3-156-022 Säkring (Ø x H) 10.5 mm x 13.4 mm 20 A Innehåll 1 st Piece

Artikelnr.:3738325

Leverans ons 3 mars 2027

Conrad Electronic

10.5 mm

Piece

65 mm

(Ø x H) 10.5 mm x 13.4 mm

20 A

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

55,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 3738357 Schurter 3-156-056 Säkring (Ø x H) 10.4 mm x 16.7 mm 32 A Innehåll 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3738357 Schurter 3-156-056 Säkring (Ø x H) 10.4 mm x 16.7 mm 32 A Innehåll 1 st Piece

Beskrivning

Schurter EV-säkring ADO 10,3x38mm 500VDC 32A
