Name: Schurter 3-156-026 Säkring (Ø x H) 10.5 mm x 13.4 mm 10 A Innehåll 1 st Piece
Brand: Schurter
SKU: 3738329
Availability: BackOrder

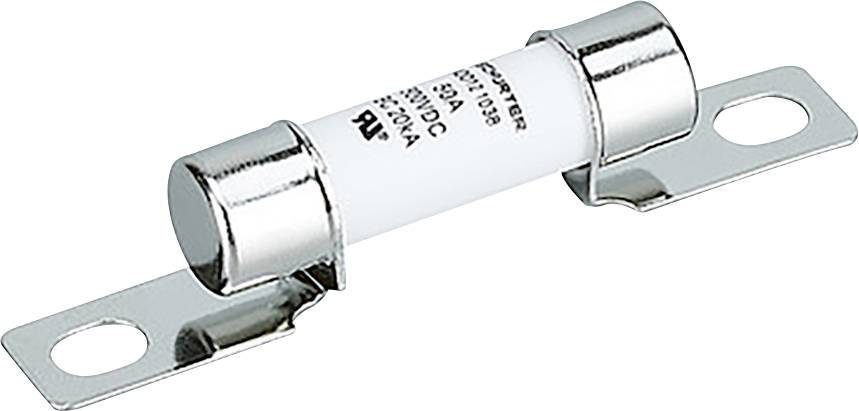

En cylindrisk elektrisk säkring med metalländhätta och monteringsfästen, märkt "500V AC 750V DC 20KA".

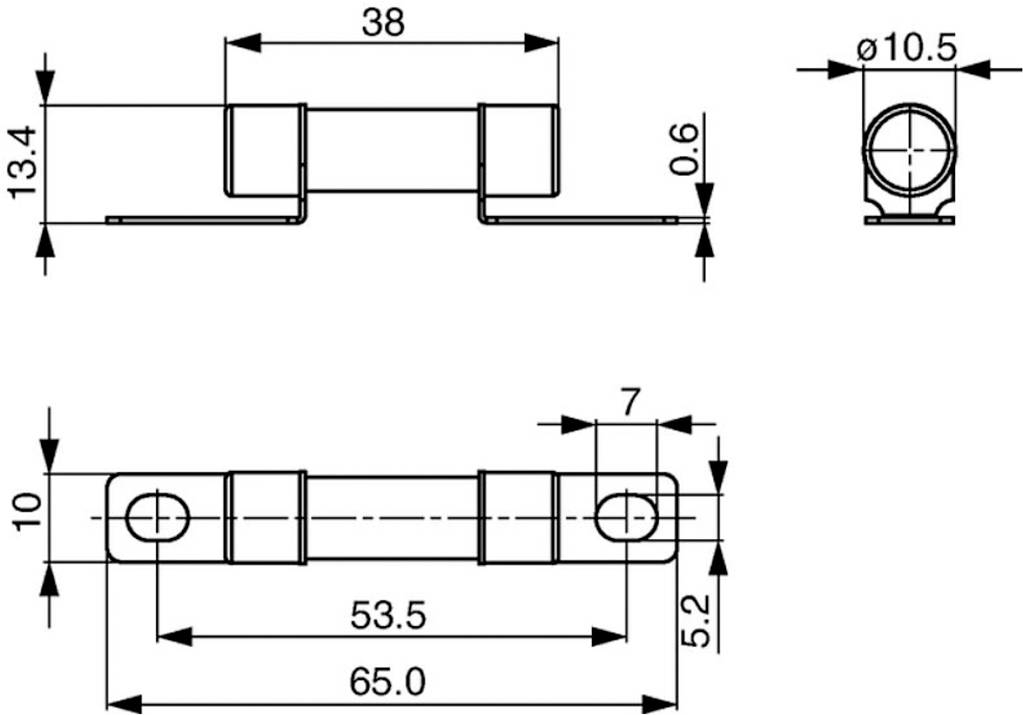

Teknisk ritning av ett fäste med dimensioner: bredd 38 mm, höjd 13,4 mm, diameter 10,5 mm, totallängd 65 mm, och andra specifika mått visade.

1/2

Förpackningstyp

Piece

Typ av produkt

Säkring

Nominell ström - avrundad

10 A

Längd

65 mm

Diameter

10.5 mm

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans ons 3 mars 2027

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 1080

Intervaller: 1080

Toal (55,20 kr / stycken)

59 616,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ev-säkring ADO 10x38 Bolt-on B 500 40A

Ev-säkring 10,3x38mm
Hög brytförmåga från 20kA @ 1000V DC
Många inbyggnadsvarianter
Hög temperaturbeständighet: -40... +125°C.
Mekanisk vibrations- och stöttålig
Motståndskraft mot kemisk belastning

Tekniska specifikationer

Serien: ADO
Montering: Skruvmontering
Kapsling 10,3 x 38 mm
Användningsområden: För tillämpningar inom fordonsområdet: Batterihanteringssystem, Onboard-laddare, DC/DC-omvandlare, Air Condition-kompressorer och PTC-värmesystem samt olika styrsystem (t.ex. motorstyrning).
Höljets material: Keramik
Smältintegral: 320 A²/s.
Brytförmåga 20 kA
NOMINELL SPÄNNING VDC 500 VDC
Utförande: Skruvsäkring

Förpackningstyp: Piece

Typ av produkt: Säkring

Mått.: (Ø x H) 10.5 mm x 13.4 mm

Nominell ström: 10 A

Nominell ström - avrundad: 10 A

Brytningsförmåga: 20 kA

Säkringsdesign: Keramikrör

Längd: 65 mm

Diameter: 10.5 mm

Godkännanden: UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Innehåll: 1 st

RoHS-godkänd: Ja

Typ: 3-156-026

Höjd: 13.4 mm

RM: 53.5 mm

Effektförlust: 7.8 W

Kontaktmaterial: Förnicklad kopparlegering

Max. temperatur: 125 °C

Min. temperatur: -40 °C
