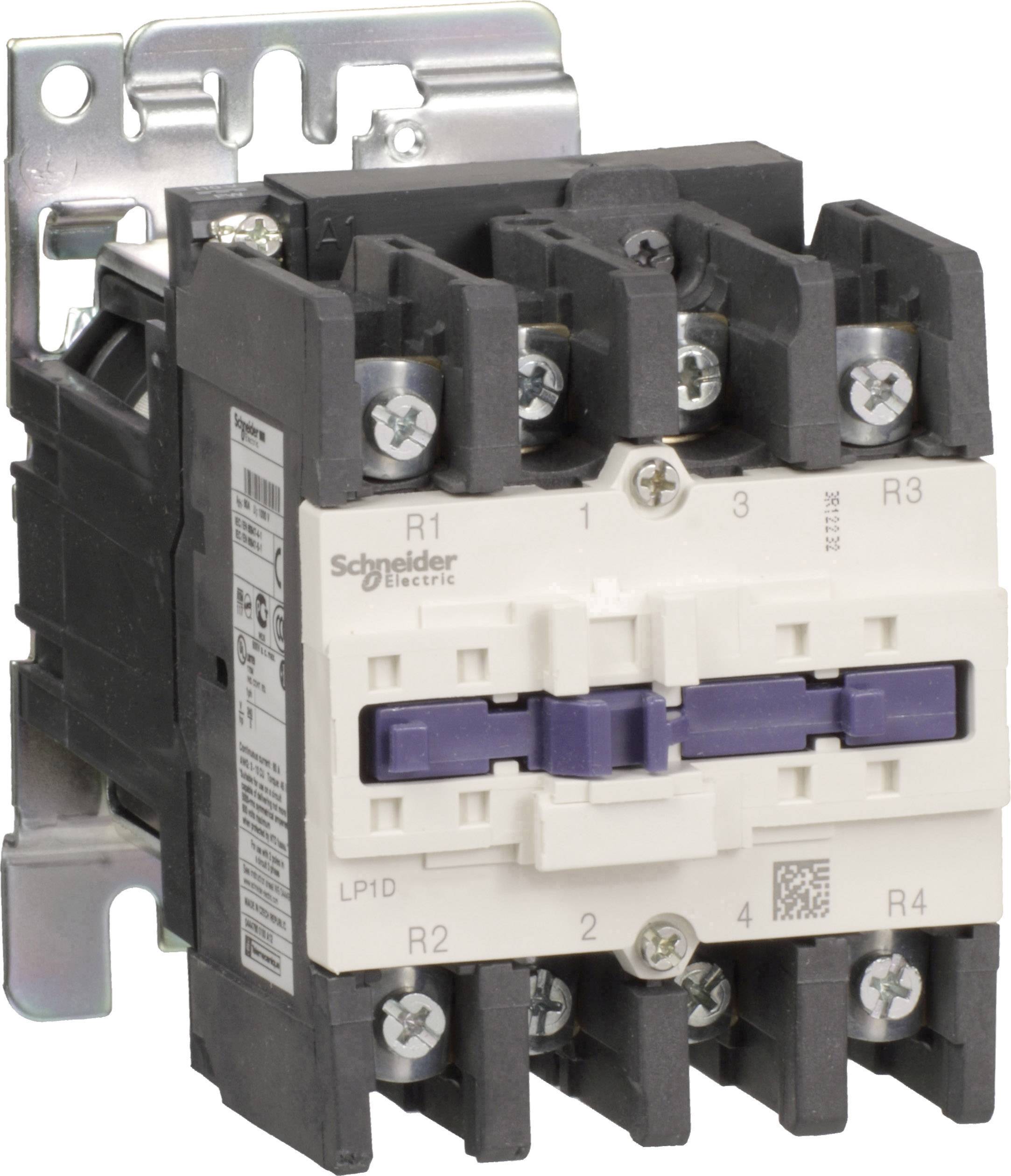

Schneider Electric LP1D800086SW Kontaktor Piece 1 st

Skydd TeSys LP1D, 4p (2 NO+2 NC), AC-1 440 V 125A, spole 72 V DC. Serie: TeSys - produktnamn: TeSys D - produkt eller komponententyp: skydd - kort beskrivning av enheten: LP1D - användning kopplingstillstånd: Motståndsbelastning - användning kategori: AC-1 - beskrivning av polerna: 4P - extra av polkontakts: 2 NO + 2 NC - drift märkspänning ue:< = 300 V DC för huvudströmkrets,< = 1000 V AC 25...400 Hz för huvudströmkrets - Överspänningskategori III - nominell korttidsström icw: 135 A< = 40 °C 10 min. Huvudströmkrets, 320 A< = 40 °C 1 min. Huvudströmkrets, 640 A< = 40 °C 10 s huvudströmkrets, 990 A< = 40 °C 1 s huvudströmkrets - tillhörande skydd: 160 A gG vid< = 690 V samordning typ 2 för huvudströmkrets, 200 A gG vid< = 690 V samordning typ 1 för huvudströmkrets - nominell isolationsspänning ui: 600 V för huvudströmkrets certifiering UL, 1000 V för huvudströmkrets enligt IEC 60947-4-1, 600 V för huvudströmkrets certifieringar CSA - Skyddslock: utan - monteringsfäste: platta, järnvägar - standarder: EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1, IEC 60947-4-1, UL 508, CSA C22.2 No. 14 - produkt certifieringar: CSA, GOST, BV, DNV, UL, CCC, RINA, GL, LROS - anslutningar - klämning: styrkrets : ringkabelsko plintar - yttre diameter: 8 mm, Huvudströmkrets : ringkabelsko plintar - yttre diameter: 17 mm, huvudströmkrets : skenor 1 3 x 16 mm - åtdragningsmoment: huvudströmkrets : 9 N.m - på ringkabelsko klämmor sexkant 10 mm skruv : M6, huvudströmkrets : 9 N.m - på ringkabelsko plintar - med skruvmejsel platt Ø 8 skruv : M6, huvudströmkrets : 9 N.m - på räls - med skruvmejsel platt Ø 8 skruv : M6, styrkrets : 1,7 Nm - på ringkabelsko plintar - med skruvmejsel kryss nr 2 skruv : M3,5, huvudströmkrets : 9 N.m - på räls sexkant 10 mm skruv : M6, styrkrets : 1,7 Nm - på ringkabelsko plintar - med skruvmejsel platt Ø 6 skruv : M3,5 - responstid: 6...20 ms öppning, 20 - 35 ms låsning - säkerhetsnivå: B10d = 2000 0000 cykler skydd med mekanisk belastning enligt EN/ISO 13849-1, B10d = 1369863 cykler med nominell belastning enligt EN/ISO 13849-1 - mekanisk livslängd: 4 Mcycles.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
