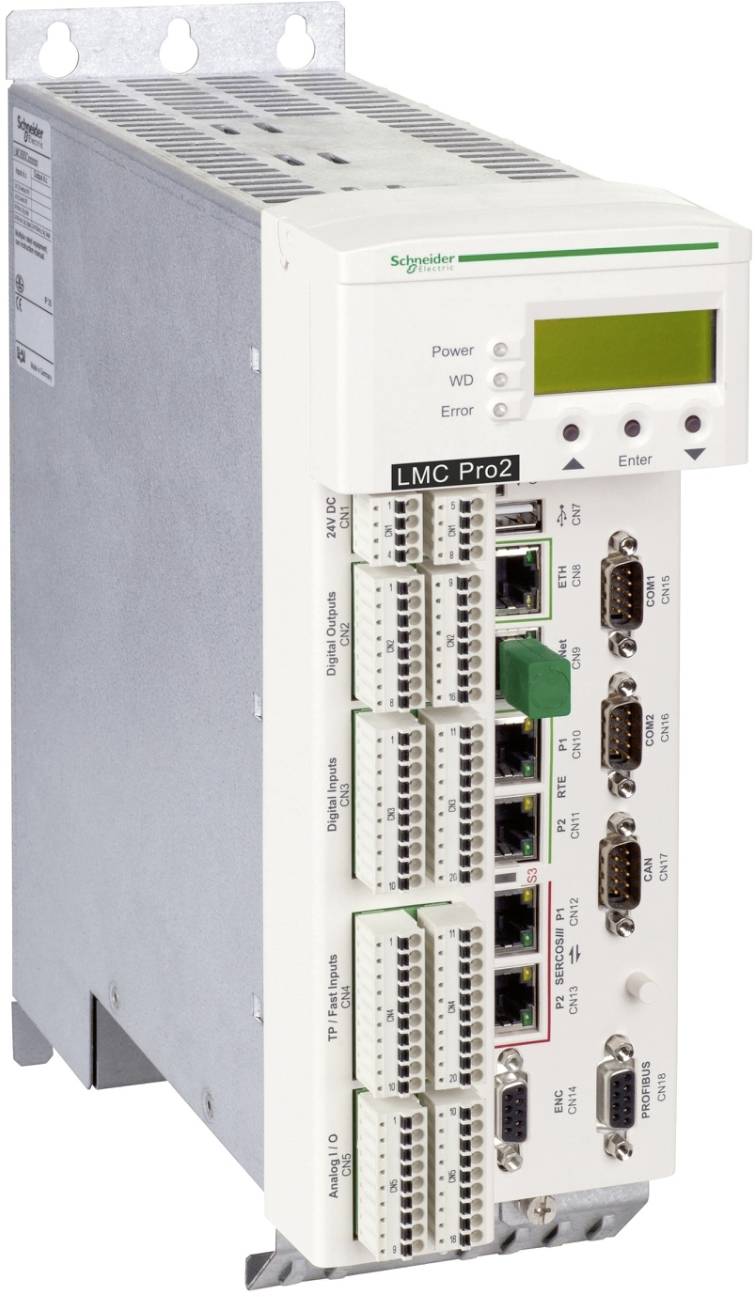

Schneider Electric LMC802CCG10000 Expansionsmodul 24 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (238 638,88 kr / stycken)
238 638,88 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Antal analoga utgångar: 2
- Antal analoga ingångar: 2
- Antal digitala utgångar: 16
- Antal digitala ingångar 20
- Antal gränssnitt / Industrial Ethernet: 1
- Antal HW-gränssnitt: 0
- Antal HW-gränssnitt seriell RS-232: 1
- Antal HW-gränssnitt seriell RS-422: 1
- Antal HW-gränssnitt seriell RS-485: 1
- Antal HW-gränssnitt övriga: 1
- Antal HW-gränssnitt USB: 1
- Antal HW-gränssnitt trådlös: 0
- Antal reläutgångar: 0
- Antal gränssnitt Profinet: 0
- Behandlingstid (1K, binärinstruktion): 0.002 ms
- Explosionsskyddskategori för gas: Utan
- Explosionsskyddskategori för damm: Utan
- Frontmontering möjlig: nej
- Trådlös standard Bluetooth: nej
- Trådlös standard GPRS: nej
- Trådlös standard GSM: nej
- Trådlös standard UMTS: nej
- Trådlös standard WLAN 802.11: nej
- Lämplig för säkerhetsfunktioner: nej
- IO-Link Master: nej
- Max. Antal kopplingsur: 0
- Med display: Ja
- Med optiskt gränssnitt: nej
- Prestandanivå enligt en ISO 13849-1: Utan
- Möjlighet till utökning av programminnet: nej
- Rackmontering möjlig: Ja
- Redbarhet: nej
- Sil enligt IEC 61508: Utan
- Typ av spänning av matningsspänning: DC
- Minne: NVRAM
- Minnesstorlek 256 kB
- Systemkomponent: Nej
- Din-skenmontering möjlig: nej
- Stöder protokoll för AS-Interface Safety at Work: nej
- Stöder protokoll för ASI: nej
- Stöder protokollet för CAN: Ja
- Stöder protokollet för data-Highway: nej
- Stöder protokoll för DeviceNet: nej
- Stöder protokoll för DeviceNet Safety: nej
- Stöder protokoll för DNP3: nej
- Stöder protokoll för EtherCAT: Ja
- Stöder protokollet för Ethernet/IP: Ja
- Stöder protokoll för Foundation Fieldbus: nej
- Stöder protokoll för IEC 60870: nej
- Stöder protokoll för IEC 61850 Ethernet: nej
- Stöder protokoll för Interbus: nej
- Stöder protokoll för Interbus-Safety: nej
- Stöder protokollet för KNX: nej
- Stöder protokollet för LON: nej
- Stöder protokoll för Modbus: nej
- Stöder protokoll för PROFIBUS: Ja
- Stöder protokoll för PROFINET CBA: nej
- Stöder protokoll för PROFINET IO: Ja
- Stöder protokoll för PROFISAFE: nej
- Stöder protokoll för SafetyBUS p: nej
- Stöder protokoll för SERCOS: Ja
- Stöder protokoll för andra bussystem: nej
- Stöder protokollet för SUCONET: nej
- Stöder protokoll för TCP/IP: nej
- Matningsspänning DC 24-24 V.
- Vägg-/direktmontering möjlig: Ja
- Certifierad för UL-riskområde division 1: nej
- Certifierad för UL-riskområde division 2: nej
- Certifierad för UL-riskområden grupp A (acetylen): nej
- Certifierad för UL-riskområden grupp B (väte): nej
- Certifierad för UL-riskområden grupp C (etylen): nej
- Certifierad för UL-riskområden grupp D (propan): nej
- Certifierad för UL-riskområden grupp E (metalldamm): nej
- Certifierad för UL-riskområden grupp F (kolhaltigt damm): nej
- Certifierad för UL-farligt område grupp G (icke ledande damm): nej
- Certifierad för UL-riskområde klass i: nej
- Certifierad för UL-riskområde klass II: nej
- Certifierad för UL-riskområde klass III: nej
- Tillhörande utrustning (ex ia): nej
- Tillhörande utrustning (ex IB): nej
- Typ av produkt
Expansionsmodul
- Antal analoga ingångar max.
2
- Antal analoga utgångar max.
2
- Antal digitala ingångar max.
20
- Antal ingångar max.
22
- Antal utgångar max.
18
- Antal reläutgångar max.
0
- Driftspänning
24 V/DC
- Höjd
310 mm
- Bredd
100 mm
- Typ
LMC802CCG10000
- Tillverkarnr.
LMC802CCG10000
- Mått.
(B x H x D) 100 x 310 x 243 mm
- Display
Ja
- Utförande
kompakt
- Djup
243 mm
100 mm
Compact
310 mm
243 mm
TRUE
FALSE
20
16
2
2
DC
NVRAM
256 kB
0.002 ms
FALSE
1
1
1
1
1
0
1
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
None
None
FALSE
FALSE
FALSE
TRUE
FALSE
0
0
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
0
0
None
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
24-24 V
FALSE
FALSE
FALSE
FALSE
None
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
Dokument & nedladdningar
Datablad
Datablad 3756738 Schneider Electric LMC802CCG10000 Expansionsmodul 24 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3756738 Schneider Electric LMC802CCG10000 Expansionsmodul 24 V/DC
Beskrivning
Motion-Controller LMC Pro2 för motion-baserad automatisering med PacDrive 3 för flexibel drivarkitektur i fleraxssystem. Den här styrningen är konstruerad för drift för upp till 130 synkrona axlar. För att realisera modulära maskiner kommunicerar styrenheten via Motionbus Sercos III med servoregern. Förutom ett PacNet-gränssnitt finns följande fältbussar tillgängliga beroende på konfiguration: PROFIBUS DP Master/Slave, RT-Ethernet eller CANopen. För montering av ytterligare kommunikationsmoduler finns 2 kortplatser, båda utrustade med en RT Ethernet-modul. Ett batteri-paket för att realisera en avbrottsfri strömförsörjning är inbyggt. Det finns 16 touch prov-, 4 Interrupt-, 20 digitala och 2 analoga ingångar, samt 16 digitala och 2 analoga utgångar. Till Master-encoder-gränssnittet kan en Hiperface Master Encoder eller en inkrementell Master Encoder anslutas. Nätverksanslutningen sker via Ethernet. En OPC UA-server är integrerad. I tillbehörssatsen ingår nödvändiga kontakter och ett CF-kort.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
