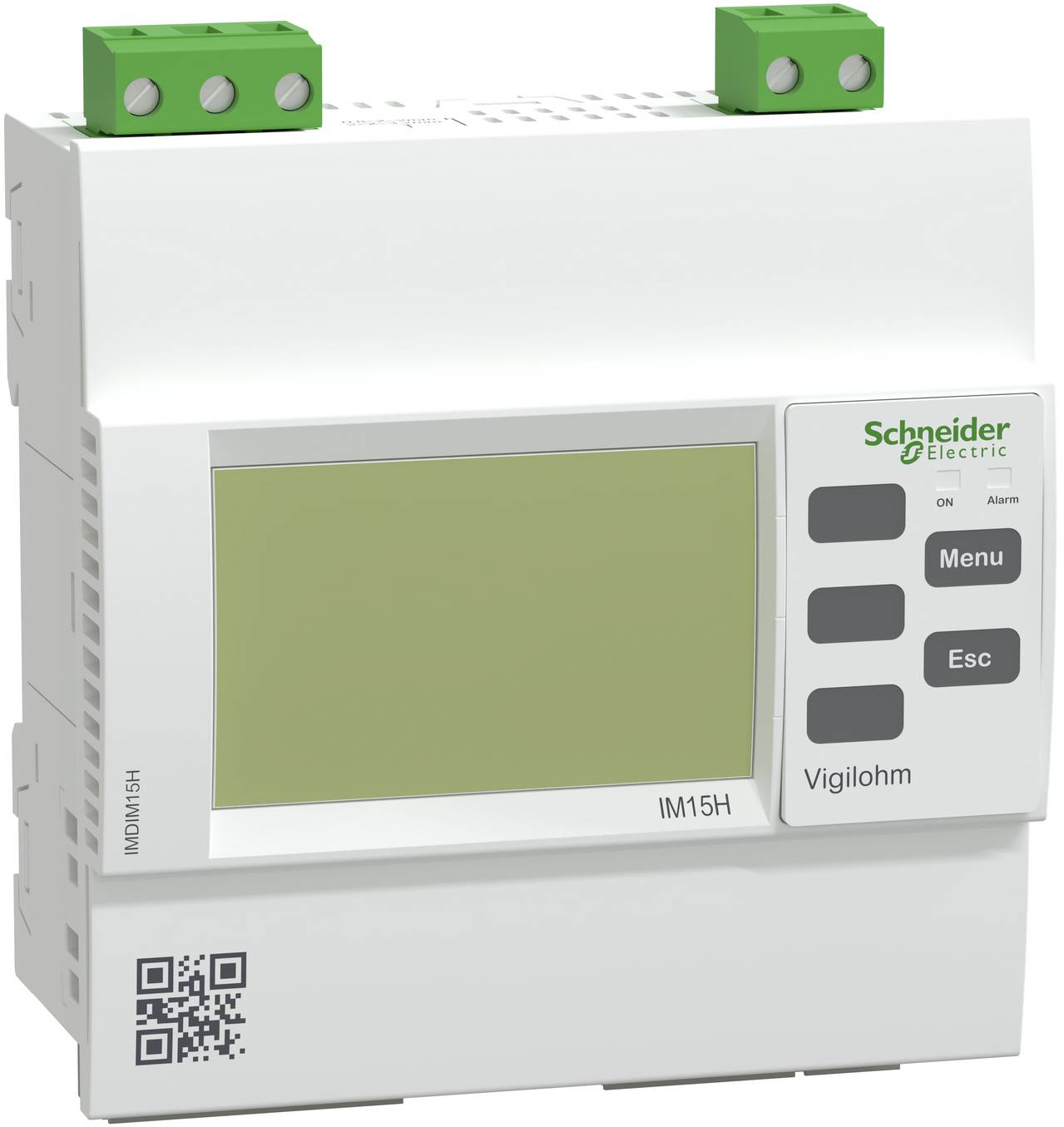

Schneider Electric IMDIM15H IMDIM15H Isoleringsövervakningsrelä

Denna apparat ingår i Vigilohm-serien, som utvecklats för övervakning av ojordade/IT-nät enligt installations- och produktstandarder. Enligt IEC-standarderna krävs att medicinska IT-rum utrustas med isoleringsövervakningsutrustning (IMD). Den här enheten är avsedd för övervakning av AC-, DC- och ACDC-system inom medicinsk IT. Den mäter isolationsmotstånd i systemet genom matning av en lågfrekvent växelström mellan nätet och jorden. Konfigurationen ska utföras från apparatens framsida via HMI-skärmen i enlighet med de medicinska standarderna. Inställningarna gäller isoleringsalarmströsklar från 50 kg upp till 500 kg ohm och transformatorövervärme- och överlageralarm. Den övervakar nät upp till 230VAC, 230VDC, i medicinsk IT-arkitektur, samt medicinsk IT-transformator. Den svartvita bildskärmen kan visa en isolationsresistans på 100 ohm upp till 10 megaohm. Autotest startar automatiskt var 5:e timme och vid behov. Om isolationsresistansen i systemet faller under det inställda tröskelvärdet, dvs. det finns en jordning, utlöses ett larm via IMD-utgångsreläet på 4 sekunder. Så fort inget fel övervakas längre raderas larmet, larmreläet är åter normalt. Enheten kan försörjas från en 110VAC till 230VAC källa eller en 125 VDC till 250 VDC-källa, alla med en tolerans på plus eller minus 15 %. Den här produkten kan installeras på en din-skena eller nedsänkt. Framsidan har kapslingsklass IP52, baksidan IP20 och överspänningskategori III Övervakningsapparaten har en RS485-kommunikationsport, Modbus-protokoll.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
