Ziehl MU2000K T236056 Mätomvandlare

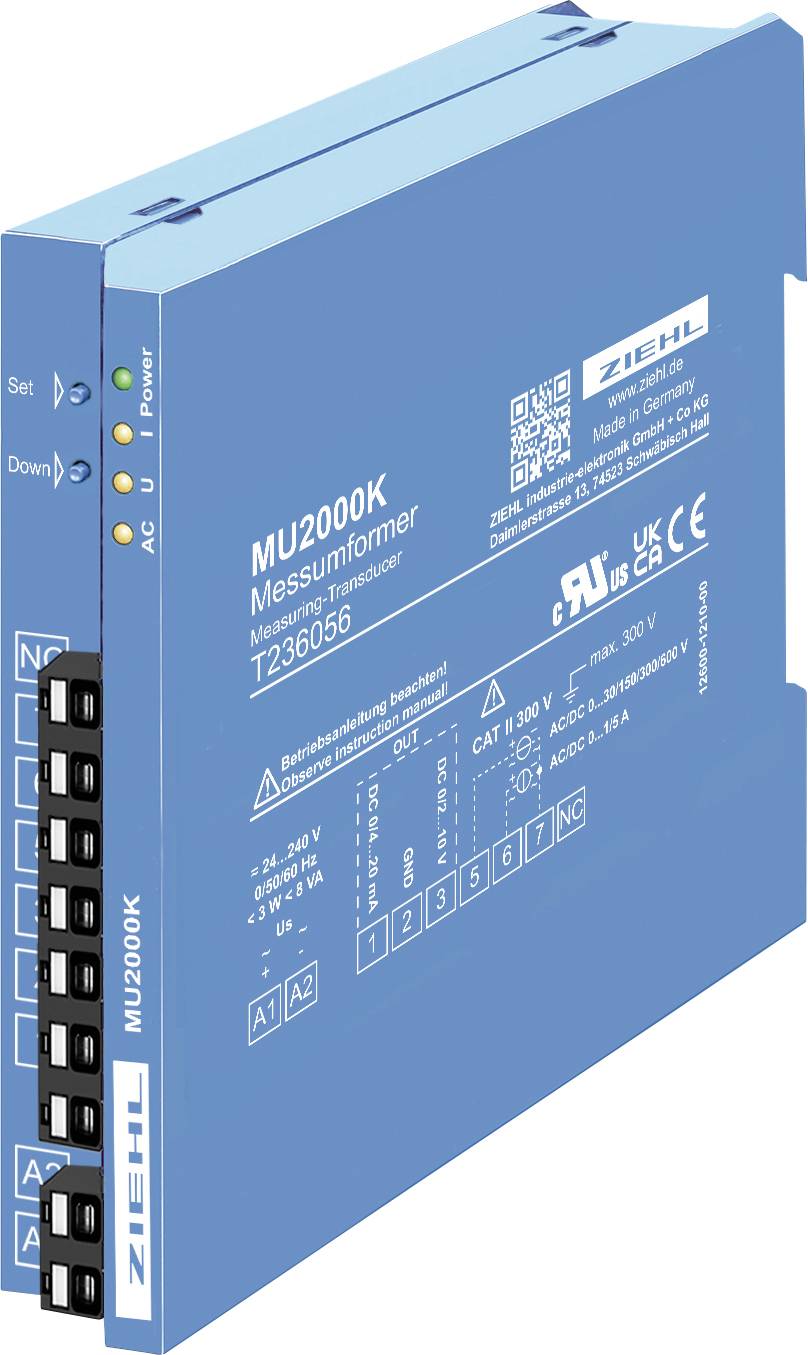

Blå ZIEHL MU200K mätöversättarmodul med frontterminaler, status-LED:ar och tryckta ledningsscheman/märkningsetiketter.

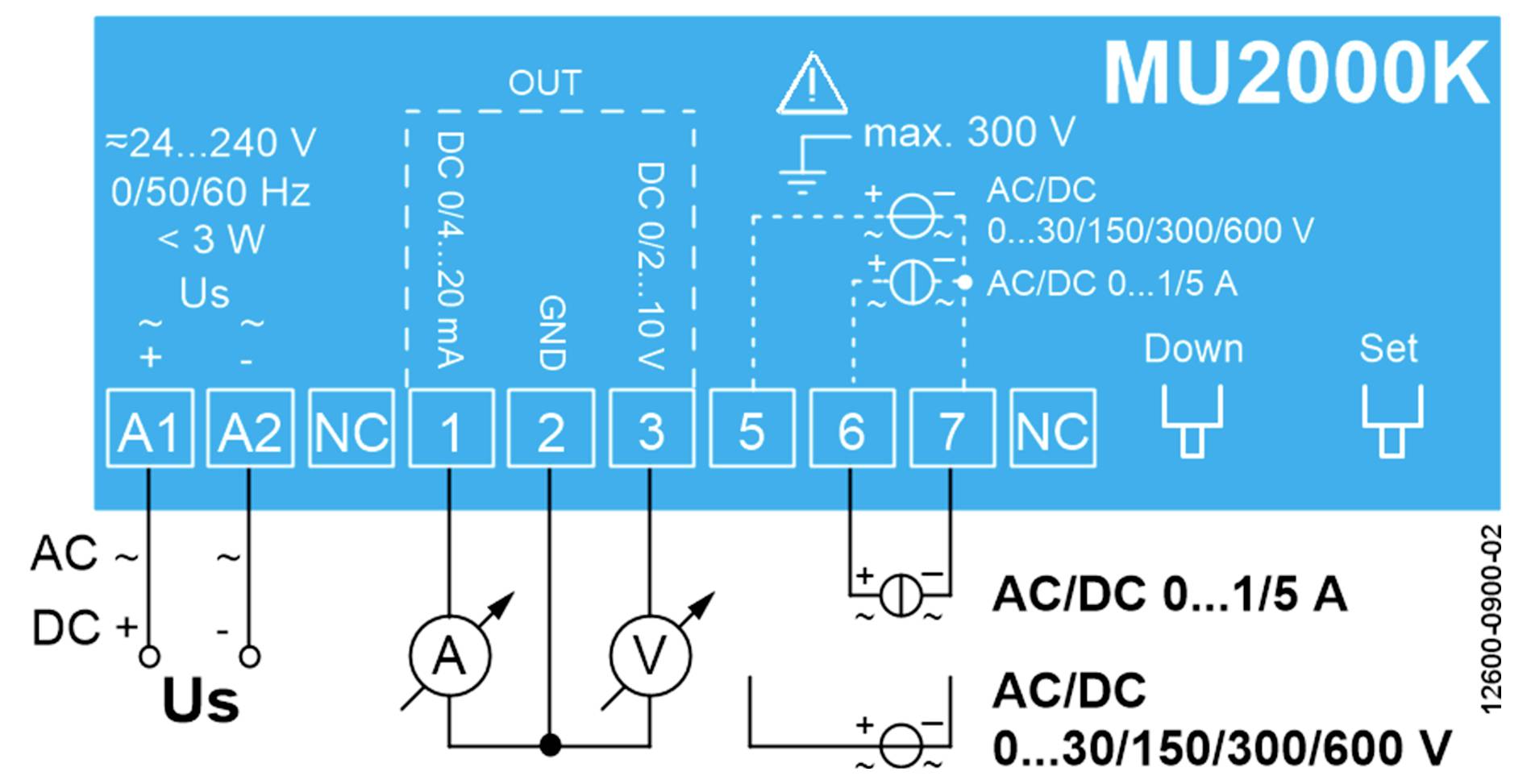

Kopplingsschema för en MU2000K effektmätare som visar AC/DC-matningsterminaler A1, A2, NC och ingångsterminaler för ström- och spänningsmätning.

1/2

Typ av produkt

Mätomvandlare

Typ

MU2000K

Mätingångar

Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Driftspänning (specifikationer)

24 V/DC 48 V/DC 110 V/AC 230 V/AC(4) 24 V/AC 48 V/AC 110 V/DC 230 V/DC

Datablad (PDF)

Snabb leverans mån. 5 okt.

10 Styck

Antal

Styck

Toal (2 072,00 kr / stycken)

2 072,00 kr

exkl. moms

Fri frakt

Endast 10 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Universal-mätomvandlare typ MU2000K AC och DC

AC och DC-mätning möjlig utan omkoppling
Nollpunkt och FullScale för övriga mätområden kan valfritt fördelas av användaren
Potentialdelning mellan ingång, utgång och styrspänning

Tekniska specifikationer

Styrspänning Us: AC/DC 24V-240 V, 0/50/60 Hz< 3 W< 8 VA; DC 20,4 - 297 V, AC 20 - 264 V
Mätingång spänning: AC/DC 0-30/150/300/600 V, 80-120 V, Ri = 500 kΩ, max. 600 V;max. 300 V mot GND
Noggrannhet: DC ≤ 0,1 % AC ≤ 0,5 % (50/60 Hz) från slutvärdet;temperaturdrift <0,02 %K
Mätingång ström: AC/DC 1A, 5A, max. 7,5 A/4s, 25A/1s, 30 mΩ
Noggrannhet: DC ≤ 0,1 % AC ≤ 0,5 % (50/60 Hz) från slutvärdet;temperaturdrift <0,02 %K.

Typ: MU2000K

Typ av produkt: Mätomvandlare

Mätingångar: Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Driftspänning (specifikationer): 24 V/DC
48 V/DC
110 V/AC
230 V/AC(4)
24 V/AC
48 V/AC
110 V/DC
230 V/DC

Dokument & nedladdningar

Datablad

Datablad 1462373 Ziehl MU2000K T236056 Mätomvandlare

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1462373 Ziehl MU2000K T236056 Mätomvandlare

Beskrivning

Mätomvandlaren MU2000K kan som ingångssignal för lik- och växelspänning upp till 600 V samt mäta lik- och växelströmar 0 …1/5 A. Två förprogrammerade mätområden står till förfogande. Fler mätområden kan enkelt fördelas.

Utgångssignaler 0/2-10 V och 0/4-20 mA är potentiellt isolerade från mätingång och styrspänning. Med dess universella nätenhet AC/ DC 24 - 240 V kan mätomvandlaren drivas på alla vanliga matningsspänningar.

MU2000K lämpar sig t.ex. för mätning av spänning och laddström till batterier. Som mätomvandlare för AC-signaler kan den upptäcka spänningar och strömmar i strömgenererade system.
