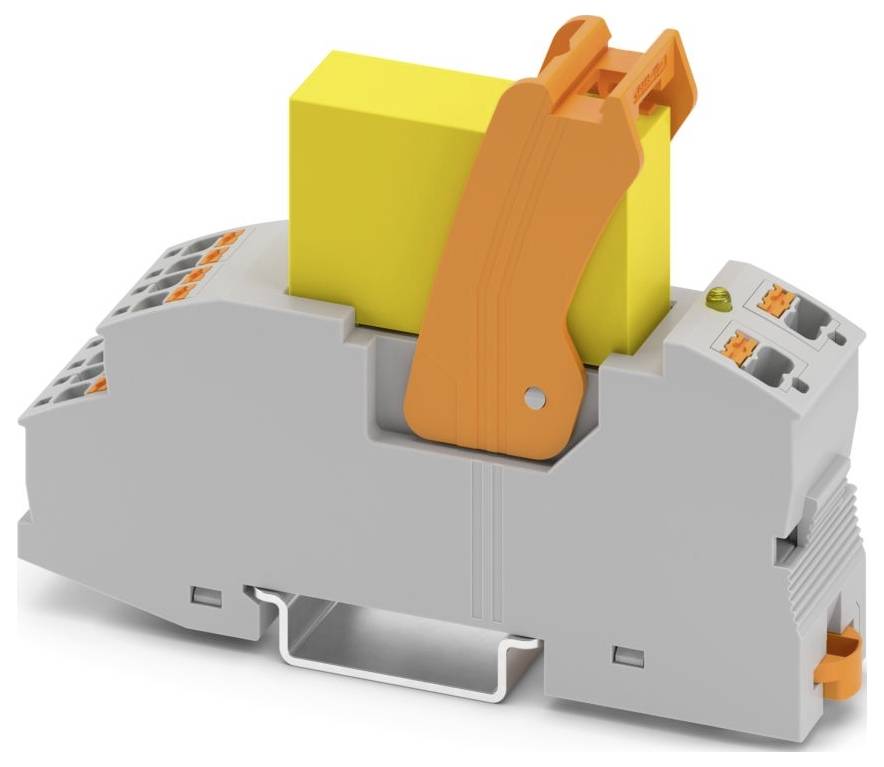

Phoenix Contact RIF-RPT-LDP-24DC/2X2/2X1/AU/FG Relämodul 2 NO, 2 NC Piece 10 st

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

2 NO

2 NC

Växelspänning (max.)

300 V/DC

Typ

RIF-RPT-LDP-24DC/2X2/2X1/AU/FG

Datablad (PDF)

Leverans tis. 29 sep.

20 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (447,20 kr / stycken)

4 472,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: RIFLINE complete
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 1,5 m²;0,14 m² 1,5 m² (ändhylsa med plasthylsa);0,14 m² ... 1 m² (ändhylsa med plasthylsa, två ledare på dubbelklämma)
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea AWG: 26... 16 (styv);26... 16 (flexibel)
Bredd: 21 mm
Höjd: 96 mm
Djup: 67 mm
Brännbarhetsklass UL 94: V2 (hölje)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 2000 m
Standarder/bestämmelser: EN 61810-1
Montering: Dragskenamontering
Överspänningskategori: III
Föroreningsgrad: 2
Avisoleringslängd: 8 mm
Montering: valfri position
Maximal effektförlust vid nominellt förhållande 0,41 W.
Driftsätt 100 % ED
Certifikat: UKCA-godkänd
Ström: 10 A (RT28-32)
Artikelmått: Artikelmått
Monteringsanvisning: Kan staplas utan avstånd
Spänning: 500 V SCPD
Skyddskrets: Frihjulsdiod
Brytspänning max: 250 V AC;300 V DC
Statusindikering med LED (gul)
Användning: Tvångsstyrda kontakter
Kortslutningsström: 1 kA (villkorad kortslutningsström)
Inkopplingsström maximalt 35 A (20 ms)
Isolering: Basisolering;säker separering, förstärkt isolering och 6 kV mellan spole och kontaktkrets och mellan kontakterna 11-12 resp. 13-14, 41-42 efter 23-24, 33-34
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 12.09.2025
Ingångsspänningsområde baserat på UN: Se nedstämpling-diagram
Typisk ingångsström vid UN 17 mA
Kontaktutförande: 2 slutare, 2 öppnare
Gränsström kontinuerligt 6 A.
UKCA: UKCA
Isolationsmärkspänning 250 V AC (ingång/utgång)
Märkstötspänning 6 kV (ingång / utgång)
Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
Kapslingsklass (reläsockel): IP20 (reläsockel)
Skyddsklass (relä) RT II (relä)
Kapslingsklass (monteringsplats): IP54 (monteringsplats)
Strömbrytare
Livslängd mekanisk: Ca 107 omslagscykler
Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Tillslagstid standard: 10 ms
Frånslagstid typisk: 15 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial AgSnO, hårdförgylld
Brytspänning minimum: 10 V (5 mA)
Brytström minimum: 5 mA (10 V)
FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 144 W (24 V DC) ;100 W (48 V DC);75 W (60 V DC);55 W (110 V DC);50 W (220 V DC);1500 VA (250 V AC)
Provningsspänning (öppen kontakt): 1,5 kVeff (50 Hz, 1 min., öppen kontakt)
Spolspänning 24 V DC
B10D: 810000 CYKLER (AC15, 250 V / 0,5 A, 1 NO);170000 CYKLER (AC15 | 250 V / 2 A | 1 NO);318000 CYKLER (DC13, 24 V / 1 A, 1 NO);208000 CYKLER (DC13, 24 V / 2 A, 1 NO)
Tvångsstyrda kontakter enligt en 61810-3: Typ A.
Brukskategori CB Scheme (IEC 60947-5-1): AC15, 2 A/240 V (slutare);DC13, 2 A/24 V (slutare)
Kortslutningsskyddsanordning: Kortslutningsskydd
NOMINELL DRIFTSSPÄNNING UN: 24 V DC
Alla uppgifter som krävs enligt standard: Alla uppgifter som krävs enligt standard
Ingångförlustfri effekt vid UN: 0,4 W.
Provningsspänning (): 4 kVeff (50 Hz, 1 min., mellan kontakterna: Alla andra)

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: RIF-RPT-LDP-24DC/2X2/2X1/AU/FG

Anslutning: Push-in-fjäderanslutning

Svarstid: 10 ms

Falltid: 15 ms

Kontakttyp: 2 NO
2 NC

Kontaktmaterial: AgSnO + hårdförgyllning

Växelspänning (max.): 300 V/DC

Max. bryteffekt: 1500 VA

Spoleffekt: 0.4 W

funktioner: med LED
med frilöpande diod
med fästbygel

: IP20

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Djup: 67 mm

Längd: 67 mm

Bredd: 21 mm

Höjd: 96 mm

Mått.: (L x B x H) 67 x 21 x 96 mm

Innehåll: 10 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3564810 Phoenix Contact RIF-RPT-LDP-24DC/2X2/2X1/AU/FG Relämodul 2 NO, 2 NC Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564810 Phoenix Contact RIF-RPT-LDP-24DC/2X2/2X1/AU/FG Relämodul 2 NO, 2 NC Piece 10 st

Beskrivning

Relämodul med push-in-anslutning, bestående av: Reläsockel med status-LED, frihjulsdiod och hållarbygel, säkerhetsrelä med tvångsstyrda kontakter enligt din en 61810-3, kontaktutförande: 2 slutare och 2 öppnare, ingångsspänning: 24 V DC
