Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relämodul 2 switch Piece 10 st

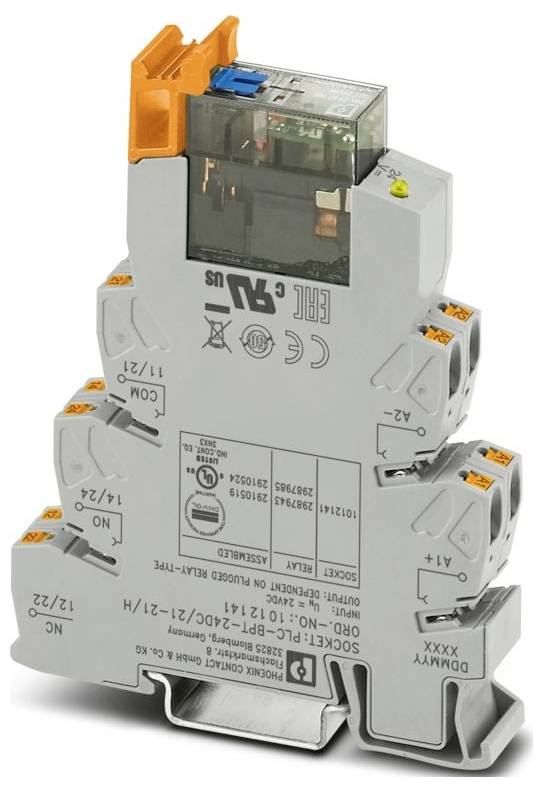

En grå, DIN-skinnerelä-modul med orange anslutningsklämmor, använd i elektriska styrsystem för anslutning och omkoppling av kretsar.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

2 switch

Växelspänning (max.)

250 V DC/AC

Typ

PLC-RPT- 24DC/21-21AU/MS

Datablad (PDF)

Leverans mån. 12 okt.

31 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (191,20 kr / stycken)

1 912,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: PLC-GRÄNSSNITT
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1 m² (Twin-ändhylsa)
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea AWG: 26... 14
Bredd: 14 mm
Höjd: 80 mm
Djup: 104 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 2000 m
Standarder/bestämmelser: IEC 60947-5-1
Observera: Följande värden gäller för förstört guldskikt
Montering: Dragskenamontering
Överspänningskategori: III
Föroreningsgrad: 2
Avisoleringslängd 10 mm
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maximal effektförlust vid nominellt förhållande 0,44 W.
Driftsätt 100 % ED
CE: CE
Certifikat: TAE00196
Ingångsspänningsområde: 20,2 V DC ... 33,6 V DC (20 °C)
Monteringsanvisning: Kan staplas utan avstånd
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
Skyddskrets: Överspänningsskydd | frihjulsdiod
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
Mager gas: Mager gasest
Kopplingsspänning 250 V AC/DC
Användning: Manuell kontroll
Inkopplingsström maximalt 12 A (20 ms)
Isolering: Säker separering, förstärkt isolering
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 11.12.2025
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Typisk ingångsström vid UN 18 mA
Visning av driftspänning: LED gul
Kontaktutförande: 2 växlare
Gränsström kontinuerligt 6 A.
Brännbarhetsklass UL 94 (hölje): V0 (hölje)
UL, USA: UL, USA
UKCA: UKCA
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur D
HUMIDITY: A
Vibration: B/C.
EMC:B
enclosure: required protection according to the Rules shall be provided upon installation on board
Isolationsmärkspänning: 250 V AC
Märkstötspänning 6 kV
Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
Kapslingsklass (reläsockel) IP20
Kapslingsklass (relä): RT II.
Skyddsklass (monteringsplats): ≥ IP54
Strömbrytare
Livslängd mekanisk: 5x 106 omslagscykler
Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min.)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Tillslagstid standard: 10 ms
Frånslagstid typisk: 10 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial: Agni, hårdförgyllning
Brytspänning minimal: 12 V
Brytström: Max 10 mA
FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 192 W (24 V DC) ;62 W (48 V DC);42 W (60 V DC);55 W (110 V DC);66 W (220 V DC);2000 VA (250 V AC)
BRYTFÖRMÅGA 1 A (24 V (DC13));1,5 A (230 V, AC15)
Strömbrytare: Vid förstört guldskikt: Växla: Vid förstört guldskikt
Nominell spänning (påkopplat elektromekaniskt relä) 24 V DC
Provningsspänning (växlare/växlare) 2,5 kVeff (50 Hz, 1 min.)

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: PLC-RPT- 24DC/21-21AU/MS

Anslutning: Push-in-fjäderanslutning

Driftspänning (min.): 20.2 V/DC

Utlösningsspänning (max.): 33.6 V/DC

Svarstid: 10 ms

Falltid: 10 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi hårdförgyllning

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 2000 VA

Spoleffekt: 0.44 W

funktioner: med LED
med frilöpande diod

: IP20

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Djup: 104 mm

Längd: 104 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 104 x 14 x 80 mm

Innehåll: 10 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3580284 Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relämodul 2 switch Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3580284 Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relämodul 2 switch Piece 10 st

Beskrivning

PLC-GRÄNSSNITT, bestående av reläsockel och stickbart flerskikGULDSTICKsrelä med manuell manövrering, inbyggd status-LED och frihjulsdiod, Push-in-anslutning, 2 växlare, frihjulsdiod, ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
