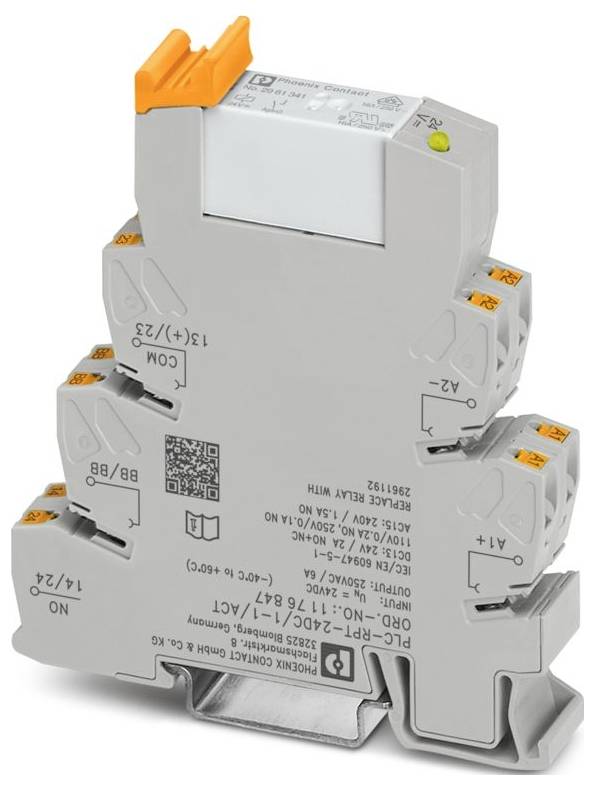

Liknande avbildning
Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relämodul 2 NO 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Relämodul
Kontakttyp
2 NO
Växelspänning (max.)
250 V DC/AC
Typ
PLC-RPT- 24DC/ 1- 1/ACT
Anslutning
Push-in-fjäderanslutning
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
183,20 kr
3
5% = 27,27 kr
174,11 kr
5
7% = 63,55 kr
170,49 kr
10
8% = 151,50 kr
168,05 kr
25
10% = 446,50 kr
165,34 kr
50
11% = 1 045,00 kr
162,30 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Toal (183,20 kr / stycken)
183,20 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: PLC-GRÄNSSNITT
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 2,5 m²;2 x 0,5 m² ... 1 m² (Twin-ändhylsa)
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea AWG: 26... 14
- Bredd: 14 mm
- Höjd: 80 mm
- Djup: 94 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Temperaturintervall (drift): -40 °C ... 70 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 2000 m
- Standarder/bestämmelser: IEC 60947-5-1
- Montering: Dragskenamontering
- Överspänningskategori: III
- Föroreningsgrad: 2
- Avisoleringslängd 10 mm
- Montering: valfri position
- Maximal effektförlust vid nominellt förhållande 0,43 W.
- Driftsätt 100 % ED
- Ingångsspänningsområde: 20,2 V DC ... 33,6 V DC (20 °C)
- Monteringsanvisning: Kan staplas utan avstånd
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
- Skyddskrets: Polvändningsskydd | skyddsdiod mot omvänd polaritet;frihjulsdiod | frihjulsdiod
- Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP placeras. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
- Applikation: Utdatafunktion
- Inkopplingsström maximalt 25 A (20 ms)
- Isolering: Basisolering
- Datavårdsstånd: Nivå för datavård
- Datum för senaste underhåll: 12.09.2025
- NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
- Typisk ingångsström vid UN 18 mA
- Visning av driftspänning: LED gul
- Kontaktutförande: 2 slutare
- Gränsström kontinuerligt 6 A.
- Brännbarhetsklass UL 94 (hölje): V0 (hölje)
- Standarder/föreskrifter: Standarder/föreskrifter
- Isolationsmärkspänning: 250 V AC
- Märkstötspänning 4 kV (säker separering, förstärkt isolering och 6 kV mellan ingångsströmkrets och utgångskontaktströmtråd)
- Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
- Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
- Kapslingsklass (reläsockel) IP20
- Kapslingsklass (relä): RT III.
- Kapslingsklass: (Monteringsplats): ≤ IP54
- Strömbrytare
- Livslängd mekanisk: 3x 107 omslagscykler
- Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min.)
- Organismer har påvisats hos patienten genom odling från purulent purulent material
- Drivning: Monostabilt
- Drivning (polarisering): Polerad
- Tillslagstid standard: 8 ms
- Frånslagstid typisk: 10 ms
- Typ av kopplingskontakt: Enkelkontakt
- Kontaktmaterial: Agni
- Brytspänning minimum: 5 V (10 mA)
- Brytström minimum: 10 mA (5 V)
- FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 144 W (24 V DC) ;96 W (48 V DC);60 W (60 V DC);44 W (110 V DC);60 W (220 V DC);1500 VA (250 V AC)
- Bryteffekt min: 50 mW
- BRYTFÖRMÅGA 2 A (24 V (DC13));0,2 A (250 V (DC-13));3 A (24 V (AC15));3 A (120 V (AC15));3 A (250 V (AC15))
- Provningsspänning (öppen kontakt): 1 kVeff (50 Hz, 1 min.)
- Nominell spänning (påkopplat elektromekaniskt relä) 24 V DC
- Ingångförlustfri effekt vid UN: 0,43 W.
- Provningsspänning (slutare/slutare) 2,5 kVeff (50 Hz, 1 min.)
- Typ av produkt
Relämodul
- Typ
PLC-RPT- 24DC/ 1- 1/ACT
- Anslutning
Push-in-fjäderanslutning
- Driftspänning (min.)
20.2 V/DC
- Utlösningsspänning (max.)
33.6 V/DC
- Svarstid
8 ms
- Falltid
10 ms
- Kontakttyp
2 NO
- Kontaktmaterial
AgNi
- Växelspänning (max.)
250 V DC/AC
- Max. bryteffekt
1500 VA
- funktioner
Med backspänningsskyddsdiod
IP20
- Max. temperatur
70 °C
- Min. temperatur
-40 °C
- Djup
94 mm
- Bredd
14 mm
- Höjd
80 mm
- Mått.
(B x H x D) 14 x 80 x 94 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relämodul 2 NO 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relämodul 2 NO 1 st
Beskrivning
PLC- gränssnitt för utmatningsfunktioner, bestående av grundklämma PLC-BPT.../ACT med push-in-anslutning och jackbara miniatyrreläer med effektkontakt, för montering på bärskena NS 35/7,5, 2 slutare (1-1), ingångsspänning 24 V DC
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
