Finder 39.81.0.012.0060 Koppar-relä 12 V/DC, 12 V/AC 6 A 1 switch 1 st

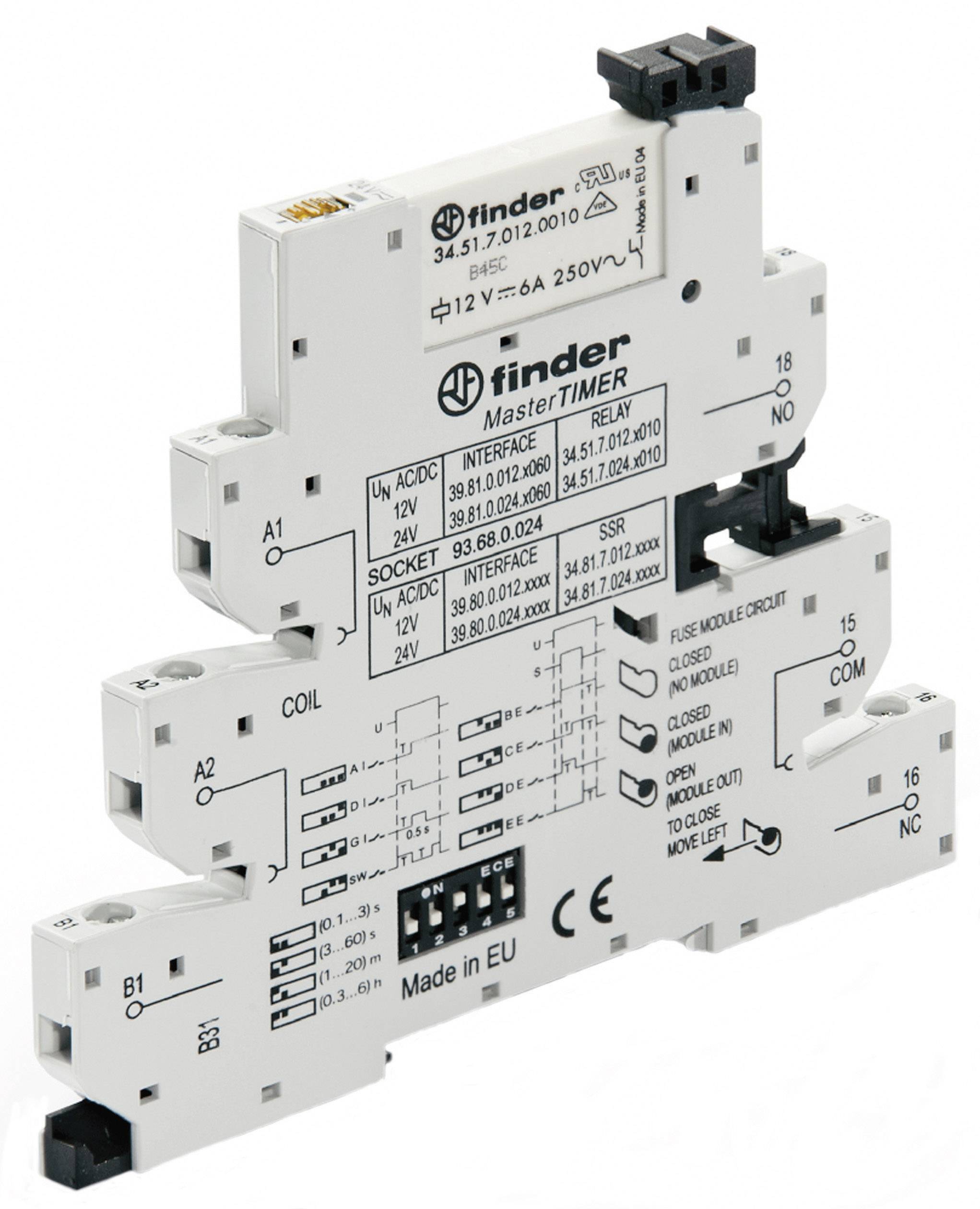

Ett elektriskt tidrelä med märkningar för anslutningsklämmor, spänning och modellnummer. Tillverkat i EU.

Liknande avbildning

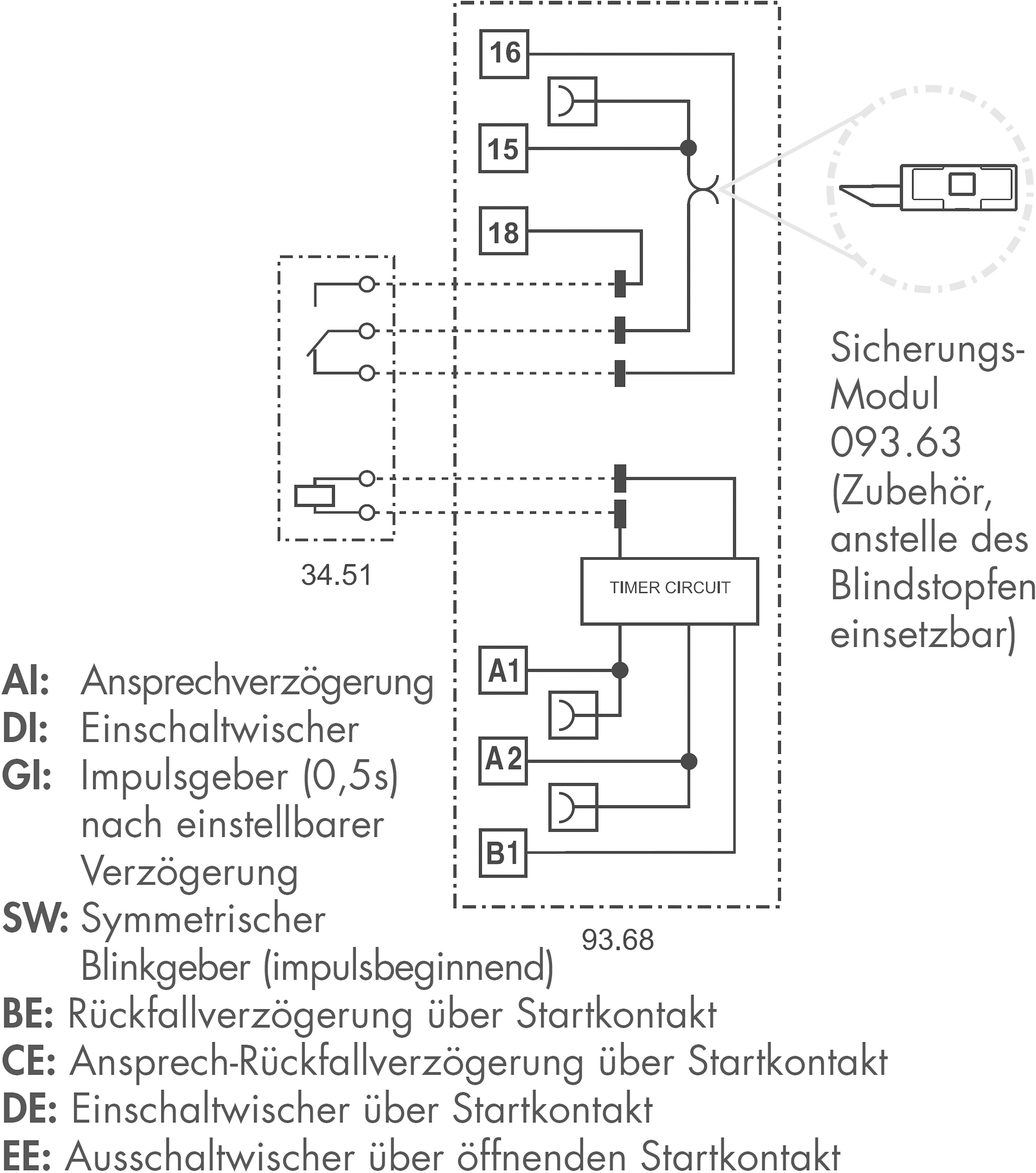

Kopplingsschema för säkerhetsmodul. Visar komponenter: Timarkrets, symmetrisk blinkgenerator, diverse fördröjningar och anslutningar. Till vänster finns detaljerade specifikationer för fördröjningarna.

Grundritning för en byggnad med dimensioner: 90,7 x 85 och 6,2 x 94,3 meter. Utrymmen är markerade, den centrala zonen är särskilt viktig.

1/3

Liknande avbildning

Typ av produkt

Koppar-relä

Kontakttyp

1 switch

Nominell spänning

12 V/DC

12 V/AC

Växelspänning (max.)

400 V/AC

Växelström (max)

6 A

Datablad (PDF)

Leverans fre. 2 okt.

39 Styck

Antal

Styck

Toal (303,20 kr / stycken)

303,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kopplingsrelä MasterTIMER med EMR-reläutgång serie 39.81

Tekniska specifikationer

tidsintervall: 4 (0,1 - 3 s, 3 - 60 s, 1 - 20 min, 0,3 - 6 h)
Tidsfunktion: 8 (AI: Aktiveringsfördröjning, DI: tillkopplingsimpuls, GI: puls (0,5 s), efter inställbar fördröjning, SW: Symmetriskt kontrolljus (impulsstart), BE: återfallsfördröjning via startkontakt, CE: responsfördröjning via startkontakt, DE: tillkopplingsimpuls via startkontakt, EE: slutkontakt via de startkontakt)

Typ av produkt: Koppar-relä

Typ: 39.81.0.012.0060

Anslutning: Skruvklämma

Driftspänning (min.): 9.6 V/DC
9.6 V/AC

Utlösningsspänning (max.): 13.2 V/DC
13.2 V/AC

Kontakttyp: 1 switch

Nominell spänning: 12 V/DC
12 V/AC

Växelspänning (max.): 400 V/AC

Växelström (max): 6 A

: IP20

Innehåll: 1 st

Utgång: EMR-relä

Nominell spänning (specifikationer): 12 V DC/AC

Bryteffekt: (AC1) 1500 VA

Brytspänning: 250 V/AC

Brytström: 6 A

Typ: 39.81.0.012.0060

Temperatur: -20 - +55 °C

: 6 A

: 6.2

: 90.7 mm

: 94.3 mm

: 10 A

: TRUE

: Screw connection

: 12-12 V

: 12-12 V

: 12-12 V

: AC/DC

: IP20

: 9.6-13.2 V

: 9.6-13.2 V

: 9.6-13.2 V

: AC/DC

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 506917 Finder 39.81.0.012.0060 Koppar-relä 12 V/DC, 12 V/AC 6 A 1 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 506917 Finder 39.81.0.012.0060 Koppar-relä 12 V/DC, 12 V/AC 6 A 1 switch 1 st

Beskrivning

Multifunktions tidrelä med 8 tidsfunktioner och 4 tidsområden upp till 6 h kan justeras via DIP-brytare. Tid finjustering + LED-display frontsidig. Uttag A1 eller A2 och 15-bryggbar. Utgång skyddsmodul för enskild standard säkring (5 x 20 mm) som tillbehör. Säkerhetstillstånd enkelt att känna igen genom tabellfönster. Det är enkelt att sätta in/byta säkringsmodulen. Finsäkringen (ingår inte i leveransen) sätts i av kunden.
