Phoenix Contact PLC-RPT- 24DC/2X21/FG Relämodul 24 V/DC 2 switch 1 st

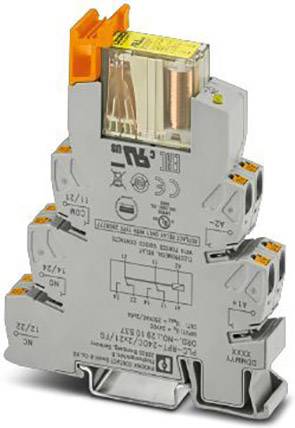

Ett grått, elektriskt koppelrelä med orange spak och märkningar som visar kopplingsscheman och tekniska specifikationer.

Liknande avbildning

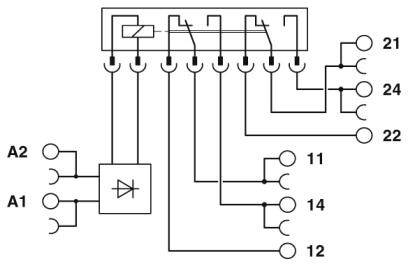

Kopplingsschema för en elektrisk krets med omkopplare, dioder och anslutningar som representerar olika ledningsvägar.

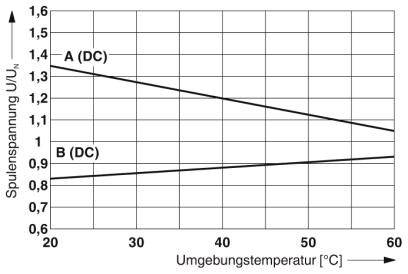

Diagrammet visar förändringen av spänningen (U/UN) med omgivningstemperaturen (°C) för två likströmslinor A och B.

1/3

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

2 switch

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Typ

PLC-RPT- 24DC/2X21/FG

Datablad (PDF)

Leverans mån. 5 okt.

7 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (600,00 kr / stycken)

600,00 kr

exkl. moms

Endast 7 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Omgivningstemperatur (förvaring/transport) -20 °C till +85 °C.
Nominell ingångsspänning 24 V/DC
Typisk ingångsström 30 mA
Spolspänning 24 VDC
Skyddskrets: Frihjulsdiod
Visning av driftspänning: LED gul
Typ av kopplingskontakt: Enkelkontakt
Brytström minimum: 10 mA (5 V)
Inkopplingsström maximalt 6 A.
Gränsström kontinuerligt 6 A.
FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 144 W (24 V/DC), 288 W (48 V/DC), 88 W (110 V/DC), 110 W (220 V/DC), 1500 VA (250 V/AC)
Bryteffekt min: 150 mW
BRYTFÖRMÅGA 3 A (24 V, DC13), 3 A (230 V, AC15)
Avisoleringslängd 8 mm
Ledararea: 0.14 m² - 2.5 mm²
Ledararea AWG 26 - 14

Typ av produkt: Relämodul

Typ: PLC-RPT- 24DC/2X21/FG

Anslutning: Push-In-klämma

Tillverkarfärg: Grå

Svarstid: 10 ms

Falltid: 10 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V DC/AC

Mekanisk livslängd: 10000000

: IP20
IP54

Max. temperatur: +60 °C

Min. temperatur: -20 °C

Djup: 104 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (B x H x D) 14 x 80 x 104 mm

Innehåll: 1 st

Dokument & nedladdningar

Datablad

Datablad 2225808 Phoenix Contact PLC-RPT- 24DC/2X21/FG Relämodul 24 V/DC 2 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225808 Phoenix Contact PLC-RPT- 24DC/2X21/FG Relämodul 24 V/DC 2 switch 1 st

Beskrivning

PLC-GRÄNSSNITT, bestående av reläsockel och anslutningsbart säkerhetsrelä med tvångsstyrda kontakter enligt din en 50205, push-in-anslutning, 2 växlare, tvångsstyrd, ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
