Phoenix Contact MINI MCR-2-CVCS-PT 2902065 Delningsförstärkare 1 st

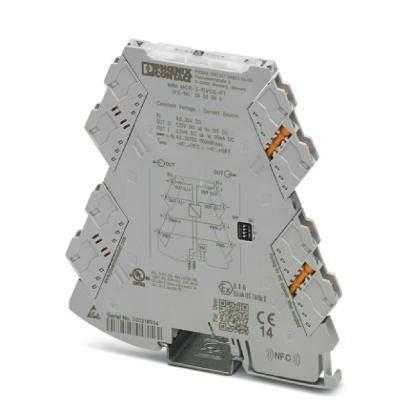

Ett grått, triangelformat relämodul från Phoenix Contact, monterat på en metallskena, med anslutningsklämmor och tekniska detaljer tryckt på ytan.

Liknande avbildning

Diagram med ingång, utgång och tre segment: 'POWER', 'FM' och 'Ucv / Icc'. Det visar signalflödet genom en komponent.

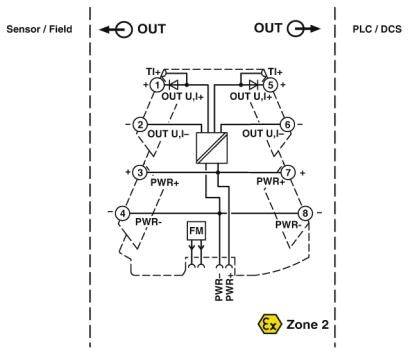

Kopplingsschema för en sensor-/fältanslutning med två utgångar och en FM-säkring. Lämplig för Ex-zon 2-tillämpningar.

1/3

Liknande avbildning

Typ av produkt

Delningsförstärkare

Ingångssignal max. (spänning)

30 V

Typ

MINI MCR-2-CVCS-PT

Mått.

(L x B x H) 119.2 x 6.2 x 109.81 mm

Anslutning

Push-In-klämma

Datablad (PDF)

Leverans tis. 29 sep.

19 Styck

Antal

Styck

Toal (1 512,00 kr / stycken)

1 912,00 kr

-21 %

1 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Skyddsklass IP20 (ej från UL värderad)
EFFEKTFÖRBRUKNING< 1,1 W (9,6 V DC)
Avisoleringslängd: 10 mm
Ledararea AWG: 24... 12 (flexibel)
Föroreningsgrad: 2
Överspänningskategori II
Materialhölje: PBT
Grå färg
Max. utgångsström: 20 mA
Belastning/utgångsbelastning strömutgång: ≤ 600 Ω (20 mA)
Isolationsmärkspänning 300 V (effektiv)
Montering: valfri position

Typ: MINI MCR-2-CVCS-PT

Typ av produkt: Delningsförstärkare

Ingångssignal max. (spänning): 30 V

Mått.: (L x B x H) 119.2 x 6.2 x 109.81 mm

Anslutning: Push-In-klämma

Driftspänning: 9.6 - 30 V/DC

Driftspänning max.: 30 V/DC

Driftspänning (min.): 9.6 V/DC

Ingångssignal (spänning): 9.6 V/DC - 30 V/DC

Innehåll: 1 st

Bredd: 6.2 mm

Höjd: 109.81 mm

Längd: 119.2 mm

Strömförbrukning: 42 mA

Max. omgivningstemperatur: +70 °C

Min. omgivningstemperatur: -40 °C

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 2.5 mm²

Tvärsnitt flexibelt (min.): 0.14 mm²

Tvärsnitt styv (min.): 0.14 mm²

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225456 Phoenix Contact MINI MCR-2-CVCS-PT 2902065 Delningsförstärkare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225456 Phoenix Contact MINI MCR-2-CVCS-PT 2902065 Delningsförstärkare 1 st

Beskrivning

Konstant spännings-/strömkälla med anslutningsbar anslutningsteknik, ingångsspänning 9,6 V DC... 30 VDC. Utgångsspänning 1,25 V DC...10 V DC eller utgångsström 2,5 mA... 20 mA inställbar. Konfigurerbar via DIP-switch. Push-in-anslutningsteknik.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
