Phoenix Contact MINI MCR-2-CVCS 2902064 Delningsförstärkare 1 st

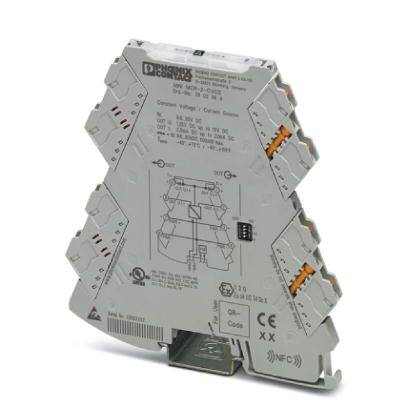

En grå elektrisk signalkonverterare, monterbar på DIN-skena, med flera anslutningsklämmor och tekniska märkningar.

Liknande avbildning

Blockschema för en förstärkare med ingångssignal (IN) och utgångssignal (OUT), samt sektioner för 'Effekt', 'FM' och spänning ('Ucv', 'Icc').

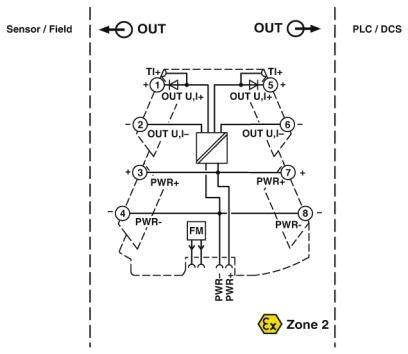

Diagram över en säker separationsbarriär för zon 2. Visar anslutningar från sensor till PLC/DCS, med plus- och minusklämmor.

1/3

Liknande avbildning

Typ av produkt

Delningsförstärkare

Ingångssignal max. (spänning)

30 V

Typ

MINI MCR-2-CVCS

Mått.

(L x B x H) 119.2 x 6.2 x 109.81 mm

Anslutning

Skruv

Datablad (PDF)

Leverans tis. 29 sep.

1 Styck

Antal

Styck

Toal (1 512,00 kr / stycken)

1 912,00 kr

-21 %

1 512,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Skyddsklass IP20 (ej från UL värderad)
EFFEKTFÖRBRUKNING< 1,1 W (9,6 V DC)
Avisoleringslängd: 10 mm
Ledararea AWG: 24... 12 (flexibel)
Föroreningsgrad: 2
Överspänningskategori II
Materialhölje: PBT
Grå färg
Max. utgångsström: 20 mA
Belastning/utgångsbelastning strömutgång: ≤ 600 Ω (20 mA)
Isolationsmärkspänning 300 V (effektiv)
Montering: valfri position

Typ: MINI MCR-2-CVCS

Typ av produkt: Delningsförstärkare

Ingångssignal max. (spänning): 30 V

Mått.: (L x B x H) 119.2 x 6.2 x 109.81 mm

Anslutning: Skruv

Driftspänning: 9.6 - 30 V/DC

Driftspänning max.: 30 V/DC

Driftspänning (min.): 9.6 V/DC

Ingångssignal (spänning): 9.6 V/DC - 30 V/DC

Innehåll: 1 st

Bredd: 6.2 mm

Höjd: 109.81 mm

Längd: 119.2 mm

Strömförbrukning: 42 mA

Max. omgivningstemperatur: +70 °C

Min. omgivningstemperatur: -40 °C

Tvärsnitt flexibelt (max.): 1.5 mm²

Tvärsnitt styv (max.): 2.5 mm²

Tvärsnitt flexibelt (min.): 0.2 mm²

Tvärsnitt styv (min.): 0.2 mm²

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 Delningsförstärkare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 Delningsförstärkare 1 st

Beskrivning

Konstant spännings-/strömkälla med anslutningsbar anslutningsteknik, ingångsspänning: 9,6 V DC... 30 VDC. Utgångsspänning 1,25 V 10 V DC eller utgångsström: 2,5 mA... 20 mA inställbar. Konfigurerbar via DIP-switch. Skruvanslutningsteknik.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
