Name: Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Isolerande Omkopplingsförstärkare 1 st
Brand: Phoenix Contact
SKU: 3580213
Availability: BackOrder

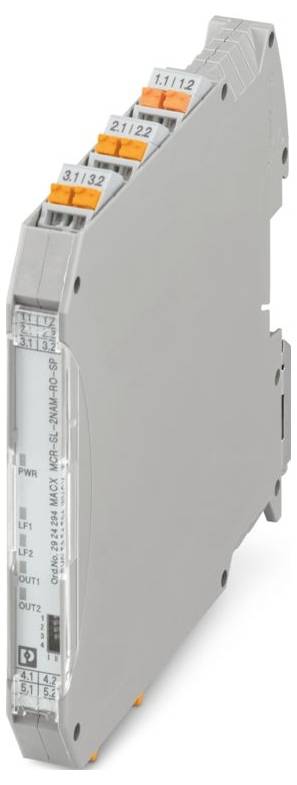

En slank, grå elektronisk modul med orange kontakter och märkta sektioner för in- och utgångar, används i industriell automation.

Liknande avbildning

Typ av produkt

Isolerande Omkopplingsförstärkare

Typ

MACX MCR-SL-2NAM-RO-SP

Mått.

(L x B x H) 113.7 x 12.5 x 107.9 mm

Anslutning

Push-in-fjäderanslutning

Utgångssignal (spänning)

250 V AC; 120 V DC; 30 V DC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 27 nov.

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: MACX analog
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 14;24 22 (Twin-ändhylsa utan plasthylsa);20 ... 16 (Twin-ändhylsa med plasthylsa)
Bredd: 12,5 mm
Höjd: 107,9 mm
Djup: 113,7 mm
Färg: Grå (RAL 7042)
Materialhölje: Pa 6.6-FR
Miljöförhållanden
Skyddsklass IP20 (ej från UL värderad)
Temperaturintervall (drift): -40 °C ... 42 °C;-40 °C... 49 °C (nedstämpling)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 2000 m (tekniska data avser höjdlägen ≤ 2000 m över N. För höjdlägen 2000 > m via NN se databladet.)
Standarder/bestämmelser: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
Obs: Dessutom en 61326-1
Montering: Dragskenamontering
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Avisoleringslängd 10 mm
ATEX ATEX
IECEx: IECEx
Märkning: Förprodukt 2Ex ec NC IIC T4 GC
UL, USA / Kanada: UL, USA / Kanada
Maximal effektförlust vid nominellt förhållande < 1 W.
Effektförlust: 1 W
Försörjningsspänning 19,2 VDC ... 30 V DC
CE: CE
Certifikat: BY/112 02.01 TP012 103.01 00078
Signal: Signal
Brytfrekvens ≤ 20 Hz (utan belastning)
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Exponering för störningar: Exponering för störningar
Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
Snabba transienter (Burst): Snabba transienter (Burst)
Ledningsbunden påverkan: Ledningsbunden påverkan
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
INMETRO: INMETRO
Immunitet: EN 61000-6-2;en 61326
BRYTSPÄNNING MAX. 250 V AC (2 A);120 V DC (0,2 A);30 V DC (2 A)
Statusindikering: Led grön (matningsspänning);LED gul (kopplingstillstånd);LED röd (ledningsfel)
Namn: Ledningsbundna störningar
Galvanisk separering mellan ingång och utgång: Ja
Användning: Digital IN
Strömförsörjning: Försörjning
Strömförbrukning maximalt 35 mA (24 V DC)
Antal kanaler: 0
Kortslutningsström 8 mA
Isolering: Säker separering
Kontaktutförande: 1 slutare per kanal
Brännbarhetsklass UL 94 (hölje): V0 (hölje)
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur B
HUMIDITY: B
Vibration: A.
EMC:B
enclosure: required protection according to the Rules shall be provided upon installation on board
Isolationsmärkspänning 60 V AC/DC (strömförsörjning, ingång/utgång)
Provningsspänning 2,5 kV AC (50 Hz, 60 s)
Ledararea flexibel (2 ledare av samma tvärsnitt): 0,25 m²... 0,34 m² (Twin-ändhylsa utan plasthylsa);0,5 m² ... 1,5 m² (Twin-ändhylsa med plasthylsa)
Säkerhetsdata: Säkerhetsdata
Data: Data.
Funktionalitet: Funktionalitet
Kontaktmaterial AgSnO2, hårdförgylld
CCC / China-ex: CCC / China-ex
GB -standard GB GB-standard
Antal utgångar: 2
Säkerhetsintegritetsnivå (SIL): 2
Nominell spänning: 24 V DC -20 %... +25 %
Galvanisk separering 3-vägs-delning
Strömförbrukning: < 1 W
Djup NS 35/7,5: 114,5 mm (upprullad på bärskena NS 35/7,5 enligt en 60715)
Konfiguration: DIP-brytare
Antal ingångar: 2
Omkoppling: Relä: Omkoppling: Relä
Ex-installation (EPL): GC;div. 2
EAC ex: EAC ex
Bedömningskriterium: A.
Galvanisk separering ingång/utgång IEC/en 60079-11: Galvanisk separering ingång/utgång IEC/en 60079-11
Säkerhetsintegritetsnivå (SIL, IEC 61508): Säkerhetsintegritetsnivå (SIL, IEC 61508)
Säkerhetsteknisk data: IEC 61508 - Low-Demand: Säkerhetsteknisk data: IEC 61508 - Low-Demand
Systematisk Capability: Systematic Capability
Höjdangivningsområde (≤ 2000 m): Höjdangivningsområde (≤ 2000 m)
Höjdangivningsområde (≤ 3000 m): Höjdangivningsområde (≤ 3000 m)
Höjdintervall > : 4000 m... 5000 m
Höjdangivningsområde (≤ 4000 m): Höjdangivningsområde (≤ 4000 m)
Höjdangivningsområde (≤ 5000 m): Höjdangivningsområde (≤ 5000 m)
Tomgångsspänning 8 V DC
Kabelfelsökning < : 0,05 mA... 0,35 mA (ledningsbrott);< 100 Ω... 360 Ω (kortslutning);till-/frånkopplingsbar via DIP-switch
Galvanisk separering ingång/försörjning, bärskenor-bussanslutning IEC/en 60079-11: Galvanisk separering ingång/försörjning, bärskenor-bussanslutning IEC/en 60079-11
Galvanisk separering ingång/försörjning, bärskenor-bussanslutning IEC/en 61010-1: Galvanisk separering ingång/försörjning, bärskenor-bussanslutning IEC/en 61010-1
Galvanisk separering utgång 1/utgång 2/ingång, försörjning, bärskenor-bussanslutning IEC/en 61010-1: Galvanisk separering utgång 1/utgång 2/ingång, försörjning, bärskenor-bussanslutning IEC/en 61010-1
Galvanisk separering utgång 1/utgång 2/ingång/försörjning, bärskenor-bussanslutning: Galvanisk separering utgång 1/utgång 2/ingång/försörjning, bärskenor-bussanslutning
Signal: Namur: Signal: Namur
Användbara ingångskällor: NAMUR-approximatorer (IEC/en 60947-5-6);potentialfria brytkontakter;motståndskraftiga brytkontakter
Tröskelvärde "0" -signal ström: < 1,2 mA (blockerande)
Tröskelvärde "1" -signal ström > : 2,1 mA (ledande)
< Omkopplingshysteres: 0,2 mA
Bryteffekt max 500 VA
Rekommenderad minsta belastning: 5 V/10 mA
EAC ex: EAC ex

Typ: MACX MCR-SL-2NAM-RO-SP

Typ av produkt: Isolerande Omkopplingsförstärkare

Mått.: (L x B x H) 113.7 x 12.5 x 107.9 mm

Anslutning: Push-in-fjäderanslutning

Utgångssignal (spänning): 250 V AC; 120 V DC; 30 V DC

Utgångssignal (ström): 2 A (bei 250 V AC); 0.2 A (bei 120 V DC); 2 A (bei 30 V DC)

Ingångssignal (spänning): 8 V DC

Innehåll: 1 st

Konfiguration: DIP-switch

Bredd: 12.5 mm

Höjd: 107.9 mm

Längd: 113.7 mm

Max. omgivningstemperatur: 49 °C

Min. omgivningstemperatur: -40 °C

Matningsspänning (mun.): 24 V/DC

Försörjningspänning U(B): 19.2 V DC ... 30 V DC

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 2.5 mm²

Tvärsnitt flexibelt (min.): 0.2 mm²

Tvärsnitt styv (min.): 0.2 mm²

Djup: 113.7 mm

: IP20

Växelspänning: 250 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Isolerande Omkopplingsförstärkare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Isolerande Omkopplingsförstärkare 1 st

Beskrivning

Namur-delningsförstärkare, 2-kanals för drift av approximationsinitiatorer och brytare. Signalerna överförs via reläutgångar (slutare) till kontrollnivån. Ledningsfelsökning, galvanisk 3-vägs-separering, SIL 2, Push-in-anslutning.
