Name: Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Innehåll: 1 st
Brand: Phoenix Contact
SKU: 2136606
Availability: BackOrder

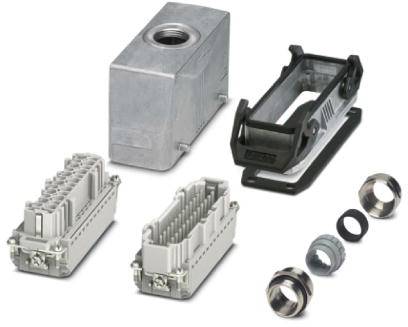

Industriellt kontaktsats: rektangulärt hölje, två insatser med flera kontakter och skruvfästen.

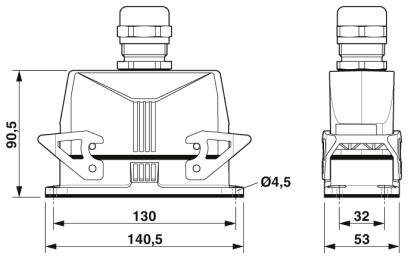

Teknisk ritning av en kontaktdonsklammare, visar fram- och sidovy med exakta mått i millimeter.

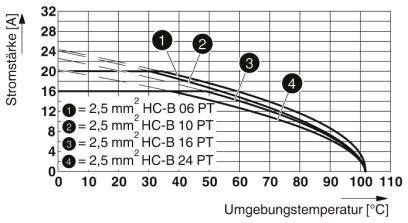

Diagram visar strömstyrka [A] mot omgivningstemperatur [°C] för kabeltyper: 2,5 mm² HC-B 06 PT, HC-B 10 PT, HC-B 16 PT, HC-B 24 PT.

Kontaktbesättning: Vänster uppifrån och ned 13 till 24, höger uppifrån och ned 1 till 12, med jord överst.

Teknisk ritning av ett rektangulärt hål med mått: 130 mm bredd, 35 mm höjd. Borrhål i hörnen, diameter 4,5 mm.

Ett numrerat manöverpanel från 1 till 24, med cirkelformade knappar bredvid varje nummer.

1/6

Liknande avbildning

Typ av produkt

Anslutnings-set

Anslutning

Push-In-klämma

Höljematerial

Pressgjuten aluminium

Skyddsklass

IP66

IP67

Ledararea (min.)

0.14 mm²

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 3 dec.

Antal

Styck

Toal (1 490,00 kr / stycken)

1 490,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Konstruktion B24
Märkström: 16 A
Märkstötspänning 6 kV
Anslutningstvärsnitt AWG: 26... 14
Yttre ledningsdiameter: 15 mm 21 mm
Längd monteringsutskärning 113 mm
Bredd monteringsutskärning 35 mm
Material kontakthållare: Dator
Material låsbygel: Pa
Brännbarhetsklass UL 94: V0
Skyddslock integrerat: nej

Typ av produkt: Anslutnings-set

Anslutning: Push-In-klämma

Höljematerial: Pressgjuten aluminium

: IP66
IP67

Ledararea (min.): 0.14 mm²

Ledararea (max.): 2.5 mm²

Antal poler: 24

Min. temperatur: -40 °C

Max. temperatur: +100 °C

Ledande kontakt (PE): Ja

Innehåll: 1 st

Totalt antal poler: 24 + PE

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2136606 Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Innehåll: 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2136606 Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Innehåll: 1 st

Beskrivning

Stickkontaktsset, poltal: 24, material: Pressgjuten aluminium, havsvattenbeständig, anslutningstyp: Push-in-anslutning, anslutningsarea: AWG 26- 14

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
