Name: Phoenix Contact DC/AC-Växelriktare QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V
Brand: Phoenix Contact
SKU: 3562927
Availability: BackOrder

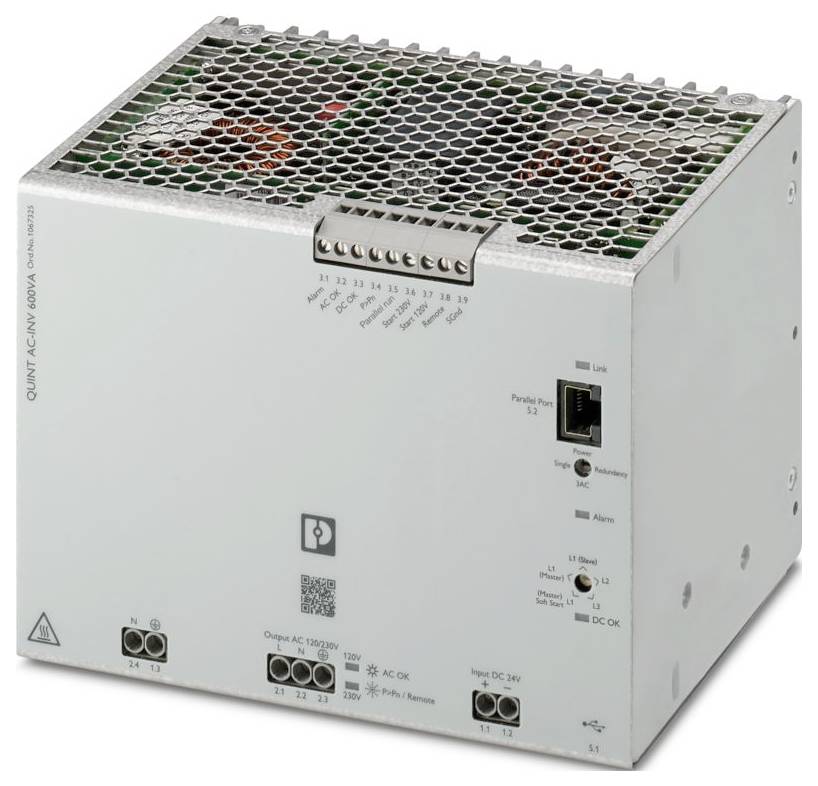

Phoenix Contact DC/AC-Växelriktare QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V-0

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 19 nov.

Antal

Styck

Toal (13 690,00 kr / stycken)

13 690,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: QUINT INVERTERARE
Anslutningstyp RJ45
Åtdragningsmoment: 0,5 Nm... 0,6 Nm
Bredd: 180 mm
Höjd: 130 mm
Djup: 125 mm
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 60 °C (> 50 °C: 2,5 % / K)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN 61000–4-8
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: Överspänningskategori
Föroreningsgrad: 2
Vibration (drift): 5 Hz ... 100 Hz, 0,7 g (en 60068-2-6)
Avisoleringslängd: 8 mm
Frekvensområde: 0,15 MHz... 80 MHz
Märkning: UL/C-UL listed UL 61010-2-201
Kapslingsklass I
Utgångsspänning: 24 V
Antal gränssnitt: 1
Frekvens 50 Hz; 60 Hz
Strömförbrukning: typ. 23 A;max. 28 A
VERKNINGSGRAD > 86 % (120 V AC);> 87 % (230 V AC)
NOMINELL UTGÅNGSSTRÖM (IN) 5 A (120 V AC);2,6 A (230 V AC)
Seriekopplingsbar: nej
Förlusteffekt tomgång max: typ. 21 W (120 V AC);TYP. 21 W (230 V AC)
Effektförlust nominell belastning maximalt: typ. 72 W (120 V AC);TYP. 66 W (230 V AC)
Parallell switchad förmåga: Ja;max. 3
Ingång: ± 1 kV (symmetrisk), ± 2 kV (asymmetrisk)
Position: 3.x
Ledaranslutning: Ledaranslutning
fast: 0,2 m² 1,5 mm²
flexibel: 0,2 m² 1,5 mm²
Flexibel med ändhylsa utan plasthylsa: 0,2 m² ... 1,5 mm²
Flexibel med ändhylsa med plasthylsa: 0,2 m² ... 1,5 mm²
Fast (AWG) 30... 12
Utgång: ± 2 kV (symmetrisk); ± 4 kV (asymmetrisk)
Signal 30 A/m.
Anslutningsmärkning 3.9
Funktion: Signaljorden
Signalerde SGnd: Signalerde SGnd
Voltpotential: För signalingångar och signalutgångar
Antal faser: 1
MTBF (IEC 61709, SN 29500) 532525 TIM (40 °C)
Artikelmått: Artikelmått
Inbyggnadsmått: Inbyggnadsmått
Chassimaterial: metall
Höjd: ≤ 3000 m (> 2000 m: 0,6 % / 100 m )
Max. tillåten Fukt (drift): ≤ 95 %
Stöt: 20 g per rumriktning (en 60068-2-27)
UL
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
Kontakturladdning: ± 6 kV
Lufturladdning: ± 8 kV
Anmärkning: Kriterium A (B för USB)
Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
Provningsfältstyrka: 10 V/m.
Snabba transienter (Burst): Snabba transienter (Burst)
Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
Ledningsbunden påverkan: Ledningsbunden påverkan
Magnetfält med energiteknisk frekvens: Magnetfält med energiteknisk frekvens
Kriterier: Kriterier
Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
Effektfaktor (cos phi): 0,8
Nedstämpling: 50 °C... 60 °C (2,5 %/K)
Crestfaktor: 2,8
Monteringsavstånd höger/vänster: 0 mm / 0 mm
Inbyggnadsavstånd upptill/nedtill 50 mm/50 mm
Skenbar effekt 600 VA
Ingångsspänning: 24 V DC
Emission: Emission enligt en 61000-6-4
Immunitet: Immunitet enligt en 61000-6-2
Konstant belastningsström: ≤ 20 mA
Utnämnande signal: Parallell run
Gränssnitt: Parallellport
Låsning: Låskrok
Överföringspaket USB 2.0
Signalutgång DC OK: Signalutgång DC OK
Typ av signalering: Röd lysdiod
EN 61010-2-201: II.
Distorsionsfaktor (THD): < 3 % (linjär last);< 8 % (icke-linjär last)
Drivningsform skruvhuvud: Längsgående slits L
INGÅNGSSPÄNNINGSOMRÅDE DC: 20 V DC... 30 V DC
Potentialdelning: Ja
Kabellängd: Max. 3 m
Form på utgångsspänning: Ren sinus
Nominell utgångsfrekvens: 60 Hz 50 ±0,5 %
Aktiv effekt 480 W.
Överbelastning nätdrift 105 % (permanent);120 %... 150 % (20 s / 5 s, därefter avstängning)
Elektronisk strömbegränsning > 2,5 x I (> 200 ms)
Egenskaper: Låsbar
Signalingång start: Signalingång start
Low-signal: Anslutning enligt SGnd med < 2,7 kΩ
High-signal: Öppen (> 35 kΩ mellan Remote och SGnd)
Fjärr signalingång: Fjärr-signalingång
Signalutgång AC OK: Signalutgång AC OK
Kopplingsutgång: Transistorutgång, aktiv
Statusindikering med lysdiod: Röd
Signalutgång larm: Signalutgång larm
Signalutgång > P PN: Signalutgång > P PN
Signalutgång parallell run: Signalutgång parallell run

Ingångsspänning: 20 – 30 V/DC

Typ av produkt: DC/AC-Växelriktare

Utsignalstyp: Ren sinusvåg

Utgångsspänning: 120 V/AC
230 V/AC
24 V

: 600 VA

Inspänning: 24 V/DC

Utgångsfrekvens: 60 Hz, 50 Hz

Ingångsström (max.): 28 A

Vikt: 2.525 kg

Bredd: 180 mm

Höjd: 130 mm

Djup: 125 mm

Typ: QUINT4-INV/24DC/1AC/600VA/USB

: IP20

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3562927 Phoenix Contact DC/AC-Växelriktare QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3562927 Phoenix Contact DC/AC-Växelriktare QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V

Beskrivning

QUINT INVERTER, bärskenemontering, ingång:24 V DC, utgång:1AC / 600 VA, ren sinus.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
