Phoenix Contact 3247975 Bultanslutningsklämma 22 mm Bultanslutning Svart, Gul 5 st Piece

En leksakrobot byggd av gula och svarta block, som påminner om en hund.

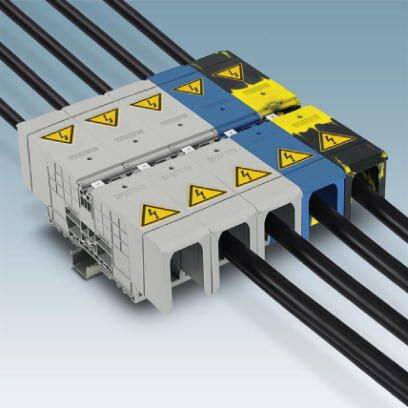

Flera eluttag med säkerhetsvarningsmärken för högspänning är sammankopplade och visar olika kabelstjocklekar.

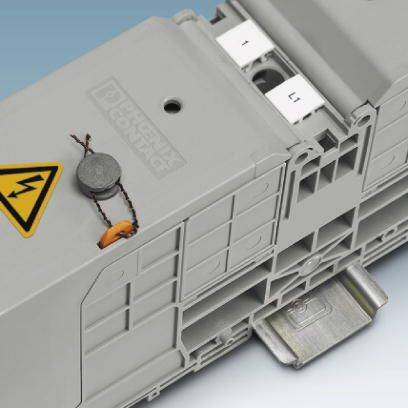

En grå elektrisk strömbrytare med en varningssymbol för högspänning är fäst vid en metallhållare.
En horisontell linje förbinder två cirklar vid ändpunkterna.

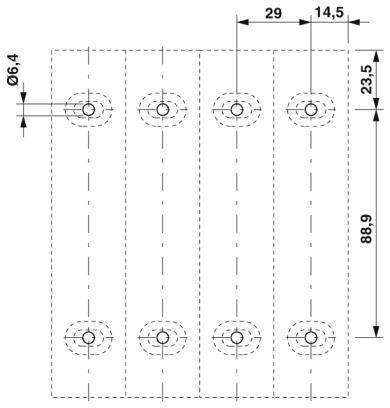

'Teknisk ritning av en perforerad plåt med 6 hål. Mått: Total höjd 88,9 mm, bredd 23,5 mm, håldiameter 6,4 mm, hålavstånd 29 mm och 14,5 mm.'
1/5
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Bultanslutningsklämma
Anslutning
Bultanslutning
Tvärsnitt flexibelt (max.)
70 mm²
Tvärsnitt styv (max.)
70 mm²
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 13 nov.
21 Set
Antal (förpackningsstorlek 5 st)
Toal (170,00 kr / stycken)
850,00 kr
prav.tax.untaxed inkl. moms
exkl. 99,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Antal anslutningar 2
  • Potential 1
  • Nominell area: 70 m²
  • Märkstötspänning 8 kV
  • Överspänningskategori: III
  • Isoleringsmaterialsgrupp I
  • Belastningsström: Högst 192 A (vid 70 mm² ledningsarea, den maximala lastströmmen får inte överskridas med totalströmmen från alla anslutna ledare).
  • Öppen sidovägg: Nej
  • Provspecifikation beröringsskydd: Din en 50274 (VDE 0660-514):2002-11
  • Översida-säkerhet: Garanterad
  • Fingersäkerhet: Garanterad
  • Börvärde: 10 N.
  • Korttidsström: 8,4 kA
  • Skruvgänga M8
  • Åtdragningsmoment max. 12 Nm
  • Tvärsnitt kabelskoanslutning: Max. 70 m²
  • Kabelskobredd max. 22 mm
  • Rastermått: 29 mm
Förpackningstyp

Piece

Typ av produkt

Bultanslutningsklämma

Anslutning

Bultanslutning

Tvärsnitt flexibelt (min.)

6 mm²

Tvärsnitt flexibelt (max.)

70 mm²

Tvärsnitt styv (min.)

6 mm²

Tvärsnitt styv (max.)

70 mm²

AWG min.

8

Terminalbredd

22 mm

Antal serier

1

Antal poler

1

Tillverkarfärg

Svart

Gul

Nominell ström

192 A

Nominell ström - avrundad

192 A

Nominell spänning

1500 V

Tillverkarnr.

3247975

Innehåll

5 st

Typ

RBO 8-FE-HC

Mått.

(L x B x H) 184 x 29 x 66 mm

Bredd

29 mm

Höjd

66 mm

Längd

184 mm

Nom. Stötspänning

8 kV

Föroreningsgrad

3

Antändlighetsklass

V0

Färganslutningselement

Svart

Isolationsmaterial

PA

Isolering

PA

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2226014 Phoenix Contact 3247975 Bultanslutningsklämma 22 mm Bultanslutning Svart, Gul 5 st Piece

Datablad 2226014 Phoenix Contact 3247975 Bultanslutningsklämma 22 mm Bultanslutning Svart, Gul 5 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2226014 Phoenix Contact 3247975 Bultanslutningsklämma 22 mm Bultanslutning Svart, Gul 5 st Piece

Beskrivning

Testad för järnvägsanläggningar.
