Phoenix Contact 3069804 Kopplingsbar Testblock Skruv Grå 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

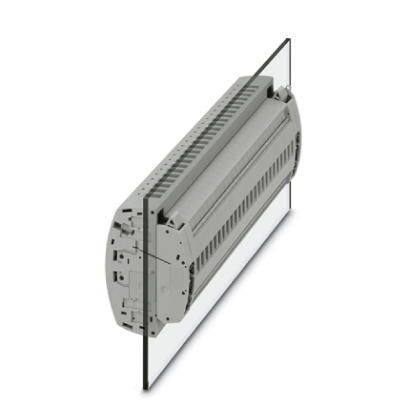

En grå elektrisk apparat är monterad på sidan av en transparent skiva, sannolikt ett ventilations- eller kylmodul.
Diagrammet visar en stiliserad representation av andning, bestående av kurvor och linjer.

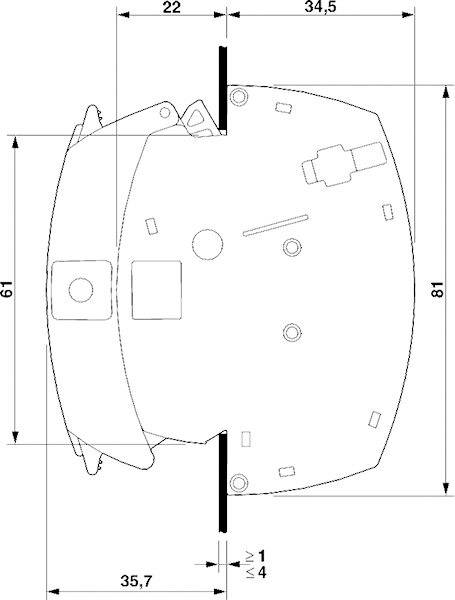

Teknisk ritning av en elektronisk komponent med dimensioner. Visar en översiktsvy med mått i millimeter.

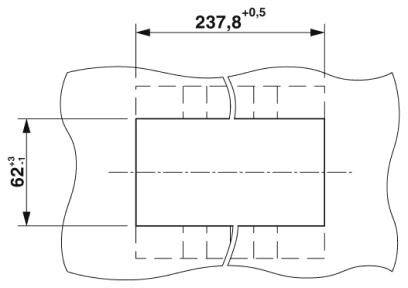

Teknisk ritning med en rektangel i mitten. Ovanför: Bredd '237,8' med tolerans '±0,5'. Till vänster: Höjd '62,3'.
1/4
Liknande avbildning
Typ av produkt
Kopplingsbar Testblock
Anslutning
Skruv
Tvärsnitt flexibelt (max.)
10 mm²
Tvärsnitt styv (max.)
10 mm²
Innehåll
1 st
Datablad (PDF)
Leverans tors 26 nov.
Antal
Toal (5 512,00 kr / stycken)
5 512,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Antal anslutningar: 50
  • Potential 25
  • Nominell area: 6 m²
  • Märkstötspänning 4 kV
  • Överspänningskategori: III
  • Isoleringsmaterialsgrupp I
  • Maximal belastningsström: 30 A (vid 10 mm² ledningsarea)
  • Öppen sidovägg: Nej
  • Börvärde: 5 N.
  • Korttidsström: 300 A
  • Skruvgänga M4
  • Åtdragningsmoment max. 1,8 Nm
  • Rastermått: 8.2 mm
  • Monteringssätt: väggmontering
Typ av produkt

Kopplingsbar Testblock

Funktioner

med skruvanslutning

Anslutning

Skruv

Tvärsnitt flexibelt (min.)

0.2 mm²

Tvärsnitt flexibelt (max.)

10 mm²

Tvärsnitt styv (min.)

0.2 mm²

Tvärsnitt styv (max.)

10 mm²

AWG min.

24

AWG max.

8

Antal serier

1

Antal poler

25

Tillverkarfärg

Grå

Nominell spänning

400 V

avisolering längd (max.)

12 mm

Tillverkarnr.

3069804

Innehåll

1 st

Typ

UTWE 6-2/25

Mått.

(L x B x H) 81 x 237.8 x 56.5 mm

Bredd

237.8 mm

Höjd

56.5 mm

Längd

81 mm

Nom. Stötspänning

4 kV

Antändlighetsklass

V0

Färganslutningselement

Grå

Isolationsmaterial

PA

Isolering

PA

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2225875 Phoenix Contact 3069804 Kopplingsbar Testblock Skruv Grå 1 st

Datablad 2225875 Phoenix Contact 3069804 Kopplingsbar Testblock Skruv Grå 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225875 Phoenix Contact 3069804 Kopplingsbar Testblock Skruv Grå 1 st

Beskrivning

Ekonomiskt tack vare behovsanpassad modulkonstruktion och användning av det standardiserade CLPLINE-tillbehöret. Platssparande tack vare kompakta modulära testanslutningslister som kan uppmonteras.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
