Name: Pepperl+Fuchs Laserreflektions-ljussensor OBT15-R2F-E2-L 253572 ljusomkoppling 1 st
Brand: Pepperl+Fuchs
SKU: 2629156
Availability: BackOrder

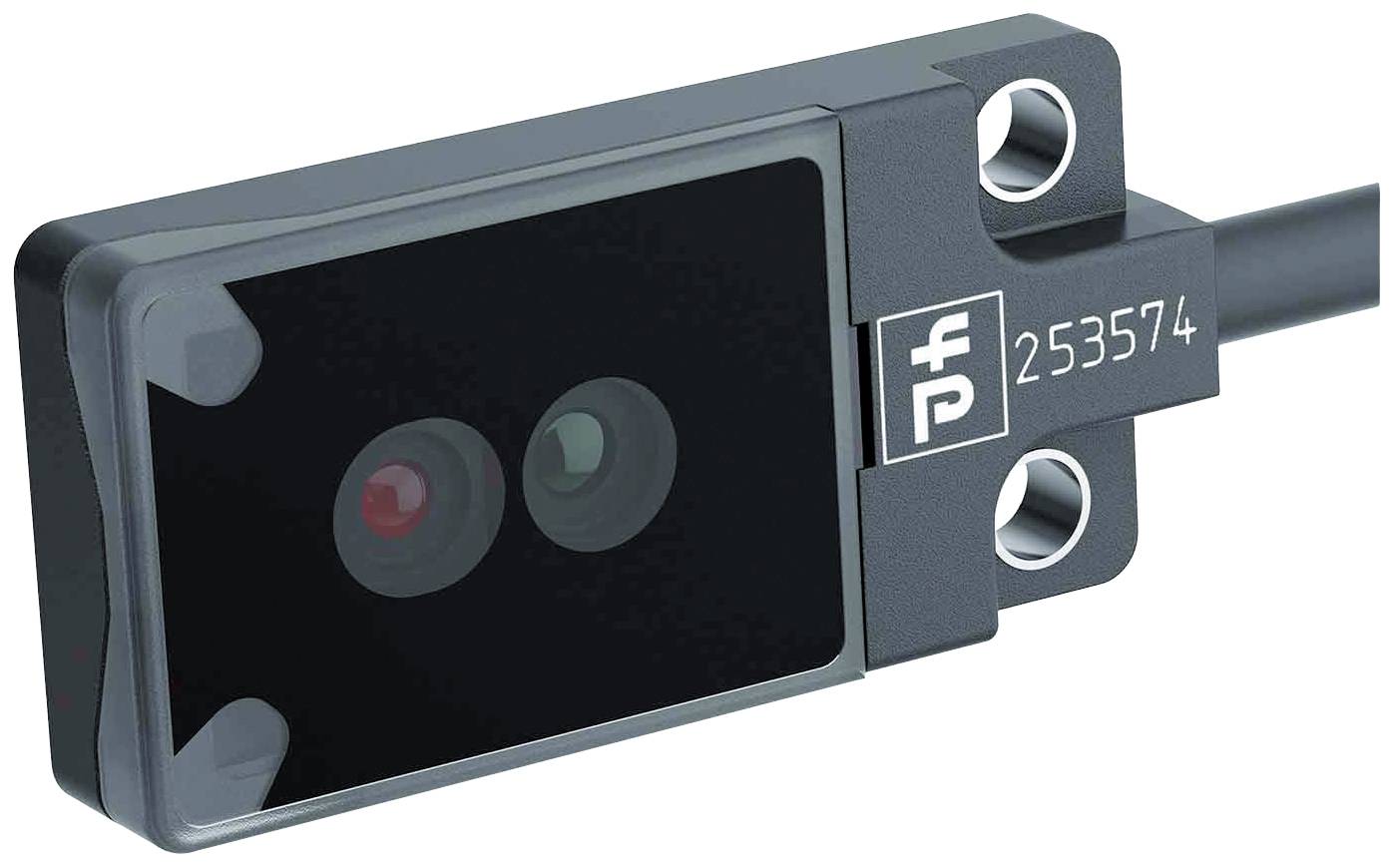

En rektangulär sensor med två linser och en tryckt kod. Den används för att detektera rörelser eller objekt.

Liknande avbildning

Typ av produkt

Laserreflektions-ljussensor

Funktioner

ljusomkoppling

Driftspänning max.

24 V

Anslutningstyp

Kabel

Typ

OBT15-R2F-E2-L

Datablad (PDF)

Leverans tis 17 nov.

Antal

Styck

Toal (2 152,00 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Laserreflektions-ljussensor

Typ: OBT15-R2F-E2-L

Funktioner: ljusomkoppling

Driftspänning (min.): 12 V

Driftspänning max.: 24 V

Driftspänning: 12 - 24 V

Svarstid: 250 µs

Kontakttyp: 1 NO

Kopplingsfrekvens: 2 kHz

Anslutningstyp: Kabel

Kabellängd: 2 m

Kapslingsmaterial: PC

Materialegenskaper: rostfri

Sändare typ: Laserdiod

Ljusflöde: axial

Laserklass: 1

Våglängd: 680 nm

: 15 mm

Egenskaper: LED-visning

Min. temperatur: -10 °C

Max. temperatur: 60 °C

Bredd: 12 mm

Höjd: 25.5 mm

Djup: 4.1 mm

Mått.: (B x H x D) 12 x 25.5 x 4.1 mm

Innehåll: 1 st

Minsta erkända objekt (diameter): 0.05 mm

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2629156 Pepperl+Fuchs Laserreflektions-ljussensor OBT15-R2F-E2-L 253572 ljusomkoppling 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2629156 Pepperl+Fuchs Laserreflektions-ljussensor OBT15-R2F-E2-L 253572 ljusomkoppling 1 st

Beskrivning

Avkänningsområde: 2... 15 mm, belysningssändare: LASERLJUS, ljustyp: Röd, växelljus, 680 nm, Signalutgång: 1 PNP-utgång, kortslutningssäker, polsäker, öppen kollektor, anslutningstyp: Brytare / ljustillslagning, anslutning: Fast kabel 2 m, driftspänning: 12... 24 V, omgivningstemperatur -10... 60 °C (14... 140 °F)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterAvkänningsområde: 2... 15 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjuskälla: LASERLJUSLjustyp: Röd, våglängd, 680 nmData om laser OBS! LASERLJUS, TITTA INTE IN I LJUSSTRÅLEN Laserklass: 1 Våglängd 680 nm Stråldivergens > : 5 mrad Pulslängd: Ca 3 µs Uppdateringshastighet: Ca 16,6 kHz Max. pulsenergi 8 NJSvart/vit differens (6 %/90 %): < 15 % vid 15 mmVinkelavvikelse: Ca 0,5 °Objektstorlek: typ. Från 0,05 mm @ 14 mmLjusfläcksdiameter: Ca 0,9 mm med ett avstånd på 15 mmÖppningsvinkel: Ca 1°Ljusflöde: FramifrånLjusgräns för främmande ljus: EN 60947–5-2 : 25000 luxEgenskaper funktionell säkerhetMTTFd: 800 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Led grön, statiskt lysande Power on , kortslutning: Led grön blinkande (ca 4 Hz)Funktionsvisning: Led gul PÅ: Lyser när ett objekt registrerasElektriska data:Driftspänning: 12 24 VTomgångsström: 10 mASkyddsklass: IIIUtgångKopplingstyp: Slutare / ljustillslagningSignalutgång 1 PNP-utgång, kortslutningssäker, polsäker, öppen kollektorBrytspänning max: 30 V/DCKopplingsström: max. 50 mA (resistiv last)Spänningsfall ≤ 1,5 V DCBrytfrekvens: Ca 2 kHzAktiveringstid: 250 µsÖverensstämmelseProduktstandard: EN 60947-5-2Lasersäkerhet: EN 60825-1:2007Tillstånd och certifikatUL-godkännande E87056 , cULus Recognized, klass 2 Power SourceCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.FDA-godkännande: IEC 60825-1:2007 comptes with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice No. 50, dated June 24, 2007OmgivningsförhållandenOmgivningstemperatur -10 60 °C (14... 140 °F)Lagringstemperatur: -20 ... 70 °C (-4... 158 °F)Mekaniska data:Höljets bredd: 12 mmHöjd 25,5 mmHöljesdjup 4,1 mmKapslingsklass: IP 67Anslutning: Fast kabel 2 m.Material Hölje: PC (polykarbonat) och rostfritt stål Ljusflöde: PMMA Kabel: PURVikt: Ca 20 g.Vridmoment fästskruvar 0,25 NmKabellängd 2 m
