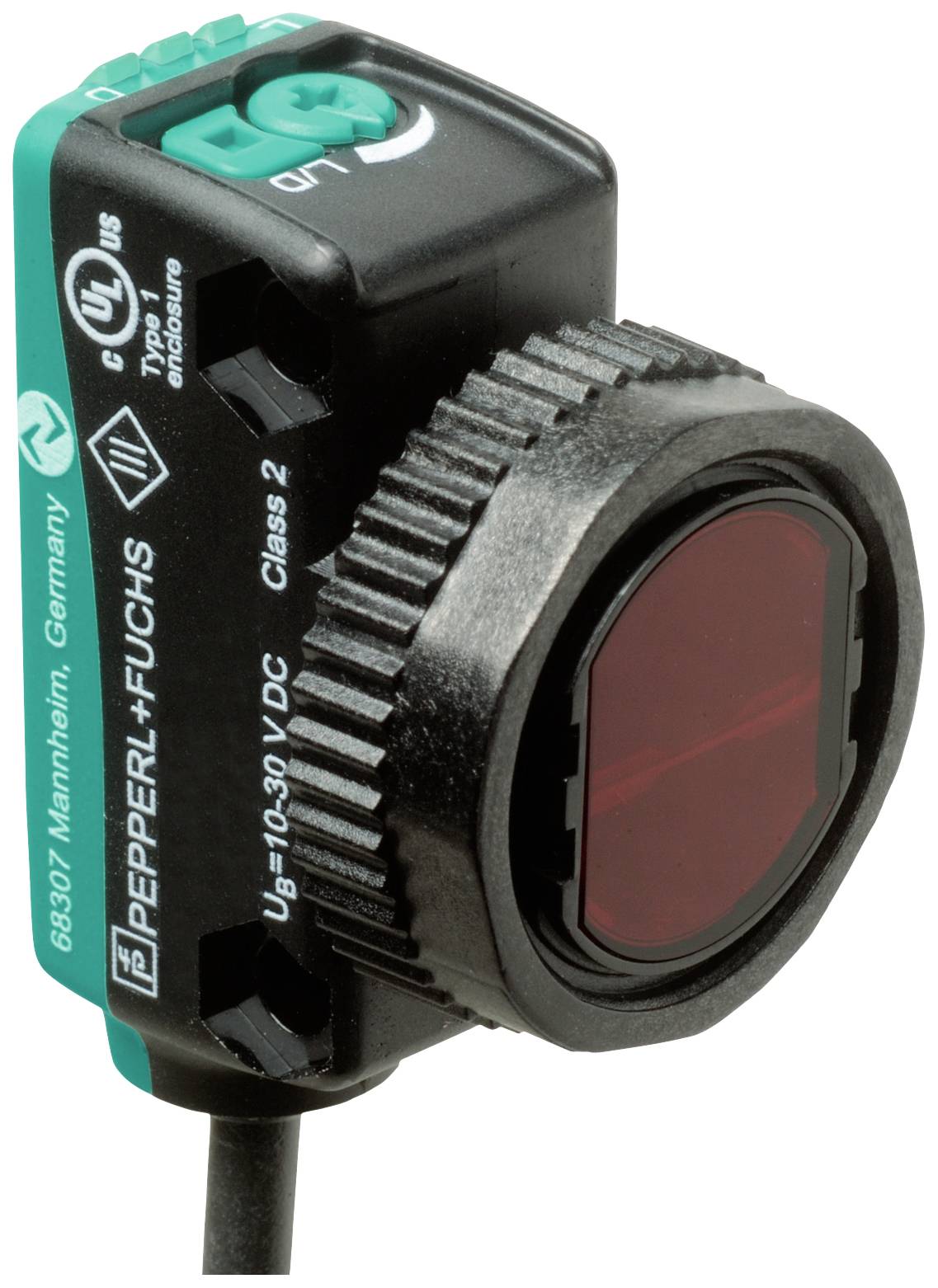

Liknande avbildning

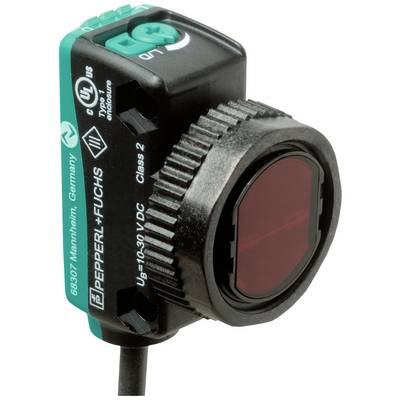

Liknande avbildning
Pepperl+Fuchs Reflektions-fotodetektor OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 Bakgrundsavbländning 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Reflektions-fotodetektor
Funktioner
Bakgrundsavbländning
Driftspänning max.
30 V/DC
Anslutningstyp
M12, 4 polig
Typ
OBT300-R103-2EP1-IO-0,3M-V1
Datablad (PDF)
Antal
Toal (1 592,00 kr / stycken)
1 592,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Reflektions-fotodetektor
- Typ
OBT300-R103-2EP1-IO-0,3M-V1
- Funktioner
Bakgrundsavbländning
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Svarstid
1 ms
- Kontakttyp
1 PNP
- Utgångar
NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare
- Kopplingsfrekvens
500 Hz
- Anslutningstyp
M12, 4 polig
- Kabellängd
0.3 m
- Kapslingsmaterial
Polykarbonat
- Sändare typ
LED Röd
300 mm
- Egenskaper
med bakgrundsavbländning
- Min. temperatur
-40 °C
- Max. temperatur
60 °C
- Bredd
15 mm
- Höjd
36.5 mm
- Djup
26.7 mm
- Mått.
(B x H x D) 15 x 36.5 x 26.7 mm
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2629058 Pepperl+Fuchs Reflektions-fotodetektor OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 Bakgrundsavbländning 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2629058 Pepperl+Fuchs Reflektions-fotodetektor OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 Bakgrundsavbländning 1 st
Beskrivning
Avkänningsområde: 5 300 mm, ljussändare: LED, ljustyp: Röd, växelljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Utlämningstillståndet är: C/Q - Pin4: NPN öppnare / mörkertillslagning, PNP slutare / ljustillslagning, IO-link /Q - Pin2: NPN slutare / ljustillslagning, PNP brytkontakt / mörkertillslagning, anslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterAvkänningsområde: 5 300 mmMin. Avkänningsområde 5... 25 mmAvkänningsområde max. 5... 300 mmInställningsområde: 25... 300 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppSvart/vit differens (6 %/90 %): < 15 % vid 300 mmLjusfläcksdiameter: Ca 18 mm med ett avstånd på 300 mmÖppningsvinkel: ca 3 °Ljusgräns för främmande ljus: EN 60947–5-2 : 40000 luxEgenskaper funktionell säkerhetMTTFd: 600 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - objekt upptäckt | statiskt av - objekt identifieras inteKontroller: Ljus-/mörkeromkopplareKontroller: NivåjusteringElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )Apparatprofil: smart sensorÖverföringshastighet OM2 (38,4 kbit/s)IO-link version 1.1Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 1 bit | processdata utgång 2 bitarSIO-Mode-stöd: JaApparat ID: 0x110612 (1115665)Kompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN öppnare / mörkertillslagning, PNP slutande / ljustillslagning, IO-link | /Q - Pin2: NPN slutare / ljustillslagning, PNP brytkontakt / mörkertillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 500 HzSvarstid: 1 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 36,5 mmHöljesdjup 26,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 23 g.Kabellängd: 0,3 m
