PCE Instruments Ultraljudssensor PCE-TDS 200+ S-ICA Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st

Ultraljudsflödesmätare visning och givare bredvid en kalibreringrapport, som visar flödeshastighet, flödeshastighetsmängd, totalflöde och temperaturavläsningar.
Handhållen ultraljuds-flödesmätare med display som visar flödeshastighet 8,691 m³/h, med två klämbara sensorer visade bredvid enheten.

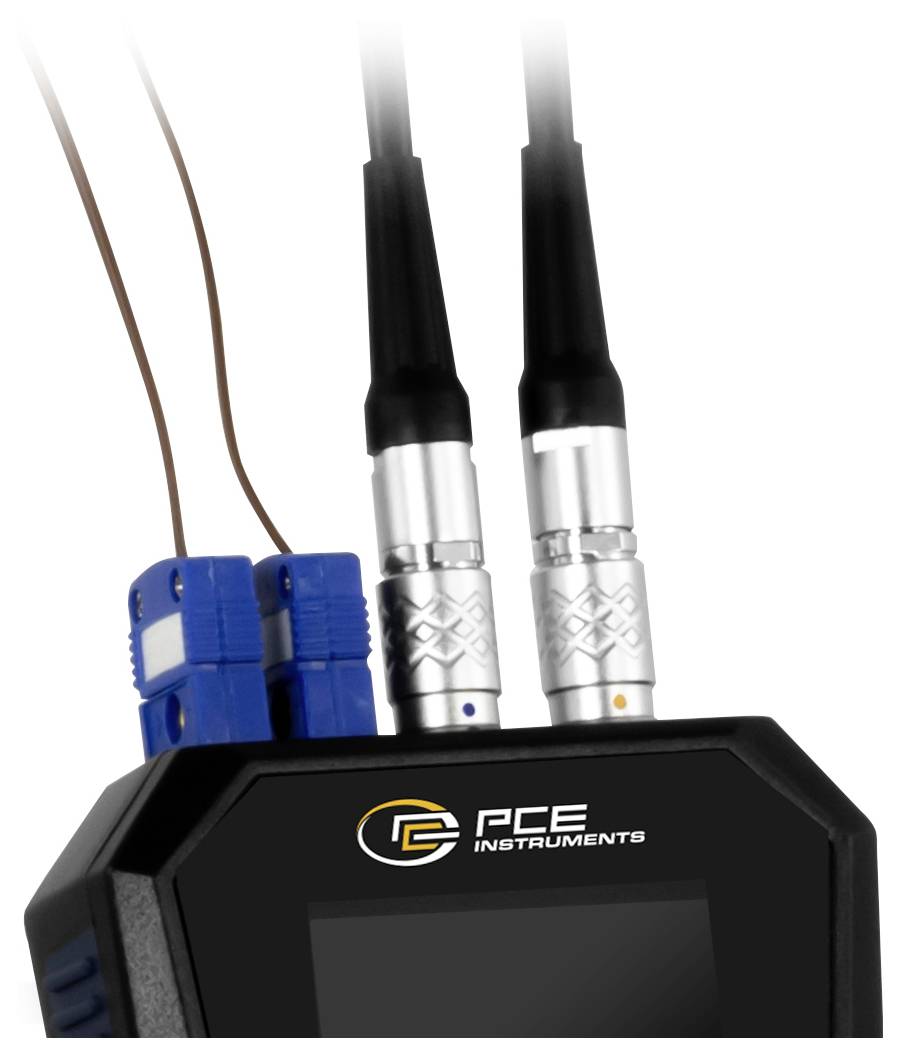

Handhållen PCE-instrumentmätare med två provkontakter och anslutna kablar, visad mot en vit bakgrund.
Bärbar ultraljudsflödesmätare med display, kontrolknappar, USB-port och framre sensoröppning.
Svart elektronisk styrenhет med skärm och knappar på toppen, två cirkulära främre kontakter, visad isolerad på vit bakgrund.
1/5
Förpackningstyp
Box
Typ av produkt
Ultraljudssensor
Driftspänning (min.)
5 V
Driftspänning max.
5 V
Mätområde (max.)
32 m/s
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 14 jan. 2027
Antal
Toal (52 190,00 kr / stycken)
52 190,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Nivåbrytare

  • Ultraljudsflödesmätare med 32 GB GB dataminne för 10 miljoner mätpunkter
  • Mätområde ±32 m/s.
  • Reproducerbarhet ±0,5 % av mätvärdet
  • Olika mätsonder
  • Individuellt inställbara larmgränsvärden
  • 2,8" LCD-skärm
  • För alla medier
  • USB-C gränssnitt för dataöverföring
  • Valfri programvara för analys av mätvärden
  • Värmemängdsmätning
  • Inklusive ISO kalibreringscertifikat

Viktig information!

Tekniska specifikationer

  • Flödesmätning mätområde ±32 m/s.
  • Upplösning: 0,001 m/s
  • Noggrannhet
  • DN ≥50 mm: ±1,5 % v. MW. För hastigheter > på 0,3 m/s.
  • DN <50 mm: ±3,5 % v. MW. För hastigheter > på 0,3 m/s.
  • Reproducerbarhet ±0,5 % av mätvärdet
  • PCE-TDS 200 s SENSOR sensorpar
  • Rördiameter DN 15 … 100 / 20 … 108 mm
  • Mått 45 x 30 x 30 mm
  • Temperaturbeständighet -30 … 160 °C.
  • MÄTMETOD Z, V, N, W.
  • Medium
  • Vatten
  • Havsvatten
  • Oil
  • Råolja
  • Metanol
  • Etanol
  • Diesel
  • Bensin
  • Fotogen
  • Användardefinierad (manuell inmatning av ljudhastigheten från mediet medium)
  • Alla vätskor med en renhet
  • Rörmaterial
  • Koppar CU
  • Stål FE
  • Rostfritt stål VA
  • Aluminium Al
  • Mässing ME
  • Gjutjärn CI
  • Järn FE
  • Nickel ni
  • Titan TI
  • Zink ZI
  • Akryl-AC
  • Polyeten PE
  • Polypropen PP
  • Polyvinylklorid PVC
  • Nylon ny
  • Användardefinierad (manuell inmatning av transversell ljudhastighet hos rörmaterialet)
  • Rörens innerbeklädnad
  • Ingen beklädnad
  • Användardefinierad
  • Epoxiharts
  • Gummi
  • Murbruk
  • Polystyren, PS
  • Polyeten PE
  • Polytetrafluoreten PTFE
  • Polyuretan PU
  • Polypropen PP
  • Anpassad (manuell inmatning av den longtudinala ljudhastigheten i rörets innerkläder)
  • Mätparametrar flödeshastighet, flöde och volym
  • Enheter (mått) mm, i
  • Enheter (flödeshastighet) m/s, ft/s.
  • Enheter (volymflöde) m³, l, gal, igl, mgl, cf, bal, ib, ob
  • Tidsangivelse sekunder, minuter, timmar, dagar
  • Enheter (volym) m³, l, gal, igl, mgl, cf, bal, ib, ob
  • Temperaturmätning
  • Mätområde noggrannhet
  • Typ B: 600 1800 °C TYP B: ± (0,5 % + 3 °C)
  • Typ E: -100 ± 0,4 °C TYP E: ± 1 °C
  • Typ J: -100 1150 °C TYP J: ±(0,4 % + 1 °C)
  • Typ K: -100 0,4 TILL +1370 °C TYP K: ± 2 % + 1 °C
  • Typ N: -100 + 1150 °C TYP N: ± (0,4 % + 1 °C)
  • Typ R: 0 1700 °C TYP R: ±(0,5 % + 3 °C)
  • Typ s: 0 1500 °C TYP S: ± (0,5 % + 3 °C)
  • Typ T: -100 0,4 ± 2 °C
  • Upplösning 0,1 °C
  • FÖLJANDE TERMOELEMENT B, E, J, K, N, R, S, T KAN ANSLUTAS
  • Mätparametrar flödeshastighet, flöde, volym, temperatur, värmeeffekt och värmemängd
  • Enheter (temperatur) °C/ °F.
  • Enheter (värmemängd) K, kJ, MJ, Wh, kWh, MWh, BTU, kBtu, MBtu
  • Enheter (värmeeffekt) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, kBtu/h, MBtu/h.
  • Kostnadsvisning EUR, pund, USD, turkiska lira, Zlotey, Yen
  • Övriga specifikationer
  • Display 2,8” LCD
  • Enheterna metriska / Imperial
  • Menyspråk: Tyska, engelska, franska, spanska, italienska, nederländska, portugisiska, danska, turkiska, polska, ryska, kinesiska, japanska
  • Villkor för drift och lagring
  • Temperatur: -20 … +65 °C.
  • Luftfuktighet: 10 … 95 % r. F., icke-kondenserande
  • Datalogger 32 GB lagringskapacitet / 10 miljoner mätpunkter
  • Gränssnitt USB (för online-mätning, avläsning av det interna minnet och för laddning av batteriet)
  • Kapslingsklass IP52
  • Spänningsförsörjning
  • Internt: LiPo-batteri (3,7 V, 2500 mAh)
  • Externt: USB 5 VDC, 500 mA
  • Drifttid ca. 10 h
  • Mått 165 x 85 x 32 mm
  • Vikt: 255 g
Förpackningstyp

Box

Typ av produkt

Ultraljudssensor

Typ

PCE-TDS 200+ S-ICA

Driftspänning

5 V

Driftspänning (min.)

5 V

Driftspänning max.

5 V

Driftspänning

5 V

Egenskaper

Med hölje

Anslutningshuva med 2 kabelskruvlåsningar

Anslutningshuva med 2 anslutningskontakter

Anslutningstyp

Kabelförskruvning

Svarstid

1 s

Utgångar

Analog spänning

N-Kanal MOSFET (value.1479562)

Två trådar

Kapslingsfärg

Svart

Materialegenskaper

galvaniskt förzinkad

rostfri

Kapslingsmaterial

Polystyol

Massiv plast

Gummi

Polymer

Plast

PTFE

Metalliserad plast

Kabellängd

5 m

Nominell diameter

108 mm

Min. medietemperatur

-30 °C

Max. medietemperatur

160 °C

Mätnoggrannhet ±

1.5 %

Mätområde (min.)

0 m/s

Mätområde (max.)

32 m/s

Mätområde

0 - 32 m/s

IP52

Vikt

255 g

Min. omgivningstemperatur

-20 °C

Max. omgivningstemperatur

65 °C

Längd

165 mm

Bredd

32 mm

Höjd

85 mm

Mått.

(L x B x H) 165 x 32 x 85 mm

Innehåll

1 st

RoHS-godkänd

Ja

Dokument & nedladdningar

Datablad

Datablad 3812902 PCE Instruments Ultraljudssensor PCE-TDS 200+ S-ICA Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3812902 PCE Instruments Ultraljudssensor PCE-TDS 200+ S-ICA Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st

Beskrivning

Flödesmätaren med ultraljud skall ha ett mätområde inom ±32 m/s. Med en noggrannhet av ±1,5 % v. MW. Vid en rördiameter på DN ≥50, ±3,5 % v. MW. Om DN <50-rördiametern är större än ±0,5 % v. MW. Är ultraljudet flödesmätaren ett mycket exakt mäthjälpmedel. För installation av sensorer med ultraljud flödesmätare finns en installationshjälp tillgänglig. Vid installationshjälpen visas signalkvaliteten grafiskt från ultraljudsflödesmätare. Dessutom visas grafiskt om sensorerna är placerade från ultraljudsflödesmätare på rätt avstånd mot varandra. För att genomföra flödesmätning med ultraljudsflödesmätare visas flödeshastighet, flöde och volym efter inmatning av rör- och mediumspecifikationer. Vid visning av mätvärden finns med ultraljud flödesmätare en mängd olika enheter tillgängliga. Till exempel m3, l, gal, igl, mgl, cf, bal, ib och ob.

Under en mätning är det möjligt att registrera mätvärdena via dataloggerfunktionen hos ultraljudsinstrumentet. Start- och stoppförhållanden och lagringsintervall från 1 sekund till 12 timmar för ultraljudsluftmätaren kan ställas in. En minnespunkt innehåller hos ultraljudet flödesmätaren en gång för alla mätstorlekar. Mätvärdena lagras på det 32 GB GB stora inbyggda minnet hos ultraljudsflödesmätare. 10 miljoner mätpunkter kan lagras på ultraljuds flödesmätare.

Med den extra programvaran kan registrerade mätvärden läsas av från ultraljudsmätaren. För analys kan mätvärdena från ultraljudet visas i tabellform och grafiskt. För vidare bearbetning av mätvärdena från ultraljudsflödesmätare kan dessa exporteras i .csv-filformat. Alternativt kan en PDF-rapport skapas via programvaran. För förenklad hantering kan ultraljudet ställas in via programvaran. Programvaran gör det också möjligt att visa live-visning av mätvärden från ultraljud via flödesmätare.

För att bestämma värmemängden med ultraljud flödesmätare behövs dessutom två termoelement. Dessa finns tillgängliga med PCE-TDS 200+. De två termoelementen från ultraljudsflödesmätare ansluts till för- och bakåtspolning av ett rörsystem. Beroende på temperaturskillnaden och den uppmätta flödesmängden kan ultraljudsmätaren bestämma värmemängden. Vid behov kan ultraljudsmätaren beräkna och visa kostnaderna samtidigt, under mätningen, per värmemängdenhet. Således används ultraljudsmätaren till exempel vid kontroll av värmesystem.

LCD-färgskärmen från ultraljudsinstrumentet har en storlek på 2,8” och är därför lätt att läsa av. Som tillval kan ultraljudsmätaren utrustas med en ISO- eller DAkkS-kalibreringscertifikat.

PCE-TDS 200 s-SENSOR
Litet sensorpar för rördiametern DN 15 … 100 / 20 … 108 mm. Lämplig för särskilt små rör. Sensorerna har ett mycket litet mått på 45 x 30 x 30 mm och en temperaturbeständighet på -30 … 160 °C. Tack vare magneten på undersidan kan sensorerna monteras på järnhaltiga metaller. Dessutom kan sensorerna anslutas till röret som ultraljudflödesmätare med borttagbara buntband.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

  • Mätområde ±32 m/s.
  • Upplösning: 0,001 m/s
  • Sensor för rördiameter DN 15 … 100 / 20 … 108 mm
  • Sensormått 91 x 52 x 44 mm
  • Temperaturmätning upp till 1800 °C
  • För olika medier
  • För olika rörmaterial
  • Mätparametrar: Flödeshastighet, flöde, volym
  • Temperatur, värmeeffekt och värmemängd
  • Gränssnitt: USB
  • Kostnadsvisning
  • Datalogger 32 GB lagringskapacitet (10 Mio mätpunkter). GB minne
  • LiPo-batteri
  • Inkl. ISO-kalibreringscertifikat

Ingår i leveransen

  • 1 x ultraljudsflödesmätare PCE-TDS 200+ s-ICA
  • 2 x temperatursensor TF-RA330
  • 1 x flödesgivare PCE-TDS 200 s SENSOR (par)
  • 2 x 5 m anslutningskabel
  • 2 x lossningsbara buntband
  • 1 x nätenhet
  • 1 x USB-C-kabel
  • 1 x kontaktgel för ultraljud
  • 1 x PCE-måttband
  • 1 x plastväska
  • 1 x bruksanvisning
  • 1 x ISO-kalibreringscertifikat
