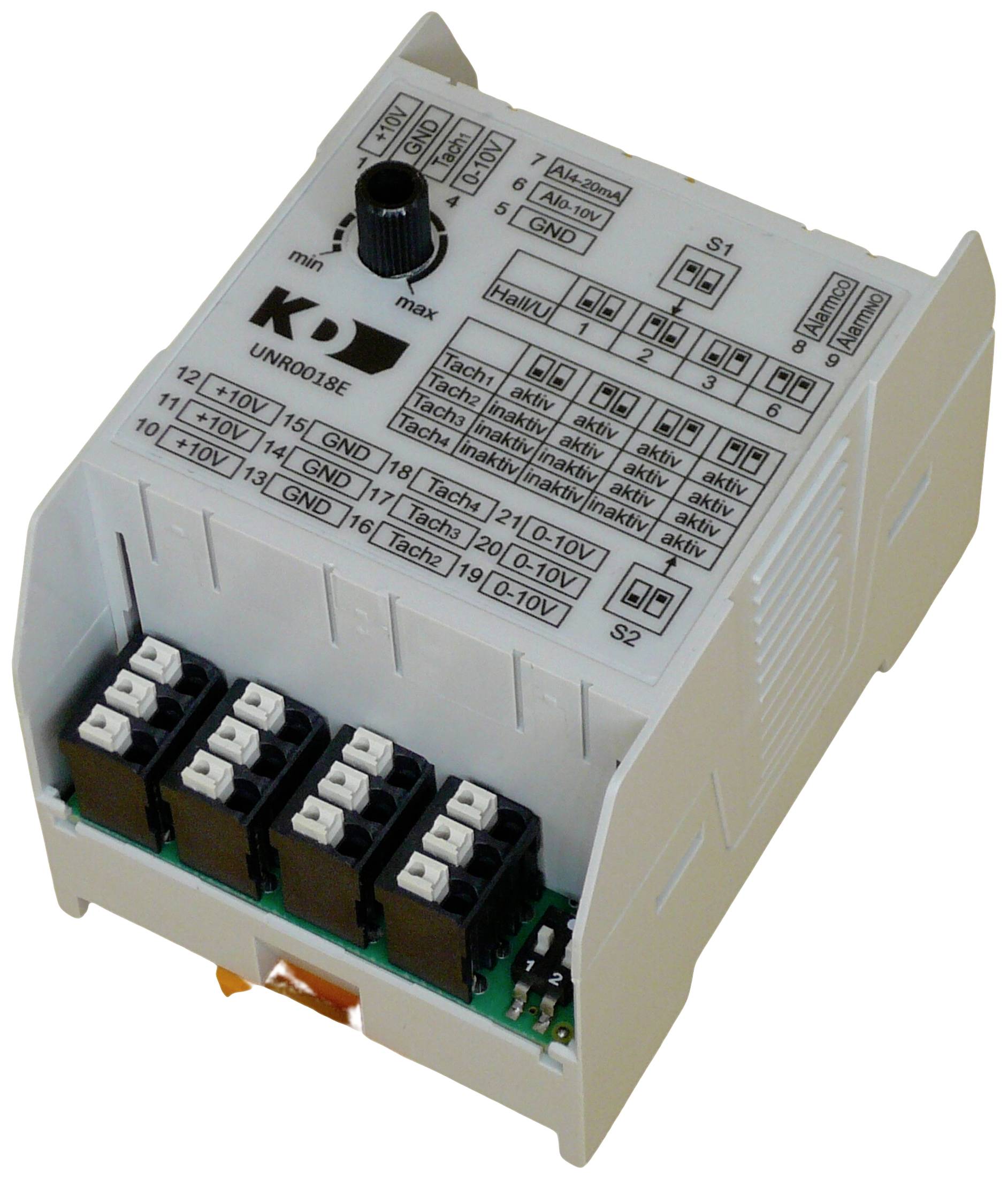

KD Elektronik 26052 Varvtalsregulator Samlingsskenesystem 1250 W
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (2 490,00 kr / stycken)
2 490,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Varvtalsregulator/övervakning i chassiet
- Övervakning och varvtalsreglering av upp till fyra EC-fläktar
- Varvtal kan ställas in med inbyggd vridknapp (potentiometer) eller externa standardsignaler (4…20 mA, 0…10 V)
- Strömförsörjning direkt via hjälpspänning (+10 V DC) till EC-fläktar - ingen separat nätenhet behövs
Tekniska specifikationer
- Typ av produkt
Varvtalsregulator
- Driftspänning
10 V
1250 W
- Kontaktbelastning (max.)
5 A
- Monteringssätt
Samlingsskenesystem
- Tillverkarfärg
Ljusgrå
- Mått.
(L x B x H) 76 x 52.5 x 60 mm
- Bredd
52.5 mm
- Höjd
60 mm
- Längd
76 mm
Dokument & nedladdningar
Datablad
Datablad 2901004 KD Elektronik 26052 Varvtalsregulator Samlingsskenesystem 1250 W
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2901004 KD Elektronik 26052 Varvtalsregulator Samlingsskenesystem 1250 W
Beskrivning
Modulen används för övervakning av upp till fyra fläktar som har en hall-utgång (varvtalsmätare). Fel på en övervakad fläkt signaleras via ett larmrelä (potentialfri slutare) och en lysdiod.
Via DIP-brytare kan vilken av fläktanslutningarna övervakas. Dessutom kan varvtalströskeln under vilket ett fel rapporteras via DIP-brytare.
Förutom övervakningsfunktionen kan även fläktvarvtalet styras via en fast monterade vridknapp (potentiometer) eller en 4 - 20 mA eller 0 - 10 V ingång. Det högsta värdet från de två ingångarna och potentiometern är alltid utstrålat.
Modulen försörjs från fläktens +10 VDC hjälpspänning och har en maximal strömförbrukning på 1,0 mA. Fläktar skall försörjas separat.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Via DIP-brytare kan vilken av fläktanslutningarna övervakas. Dessutom kan varvtalströskeln under vilket ett fel rapporteras via DIP-brytare.
Förutom övervakningsfunktionen kan även fläktvarvtalet styras via en fast monterade vridknapp (potentiometer) eller en 4 - 20 mA eller 0 - 10 V ingång. Det högsta värdet från de två ingångarna och potentiometern är alltid utstrålat.
Modulen försörjs från fläktens +10 VDC hjälpspänning och har en maximal strömförbrukning på 1,0 mA. Fläktar skall försörjas separat.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Varvtalsregulator/övervakning i chassiet
- På upp till 4 EC-fläktar
- 10VDC (tolerans 9,70 -12,4 VDC)
- Ingångsström: max. 1,0mA
- 76x52,2x60mm
- Kompatibel med EC-fläktar från ebm-papst med Hall/varvtalsmätare-utgång och 0…10 V styringång
- Störningssignal via potentialfri larmkontakt (kan belastas upp till 250 VAC / 30 VDC , 5 A)
- Kan konfigureras via DIP-brytare
- Montering: Standardbärskena 35 mm (TS 35)
- Drifttemperatur -25...+70 °C.
- Övervakning och feldetektering av fläktar/fläktar, blåsare och motorer med hall-utgång
- Varvtalsläge resp. Kontroll av fläktar / fläktar, blåsfläktar och motorer med styringång (0...10 V)
- Användning i kopplingsskåp, värmeelement, ventilations- och klimatapparater samt i fastighetsautomation
Ingår i leveransen
- 1 varvtalsreglage
