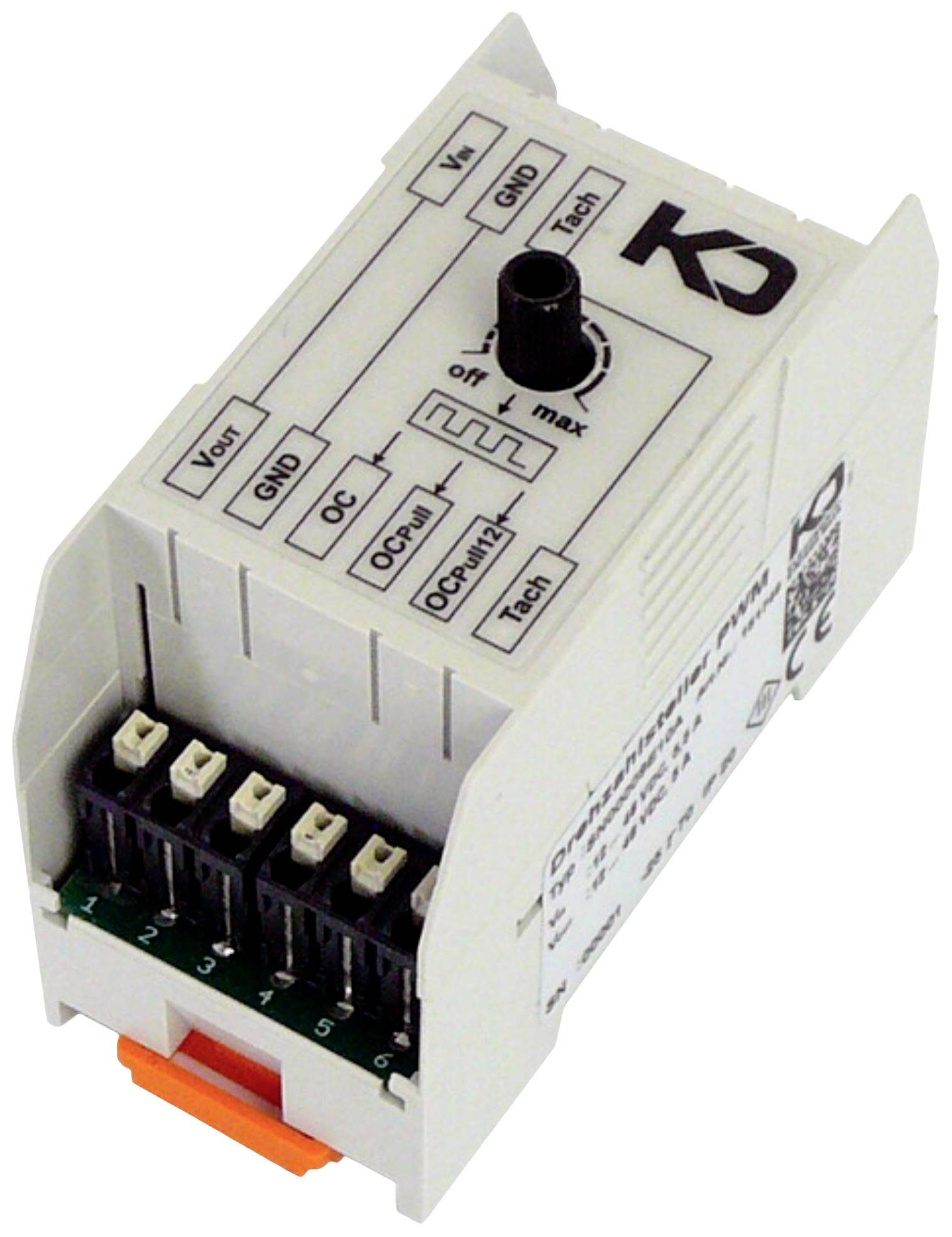

KD Elektronik 151749 Varvtalsregulator 0.8 W
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
4 Styck
Antal
Toal (1 912,00 kr / stycken)
1 912,00 kr
exkl. moms
Fri frakt
Endast 4 Styck kvar på lager
Höjdpunkter & detaljer
Varvtalsregulator PWM SN009E
- Fast varvtalsinställning för DC- och AC-motorer med en PWM styringång
- Steglös varvtalsinställning över hela inställningsområdet
- Direktanslutning av DC-fläktar med upp till 5 A strömförbrukning
- Brett ingångsspänningsområde 12 … 48 VDC
Tekniska specifikationer
- Typ av produkt
Varvtalsregulator
- Driftspänning
12 V
48 V
0.8 W
- Kontaktbelastning (max.)
5.1 A
- Tillverkarfärg
Ljusgrå
- Vikt
40 g
- Mått.
(L x B x H) 76 x 36 x 60 mm
- Bredd
36 mm
- Höjd
60 mm
- Längd
76 mm
Dokument & nedladdningar
Datablad
Datablad 2901007 KD Elektronik 151749 Varvtalsregulator 0.8 W
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2901007 KD Elektronik 151749 Varvtalsregulator 0.8 W
Beskrivning
Varvtalsregulatorn används för att ställa in ett varvtal hos motorer, fläktar, blåsfläktar eller pumpar med en PWM-styringång. Du kan driva AC- eller DC-motorer, där DC-motorer med upp till 5 A strömförbrukning kan anslutas direkt till varvtalsregulatorn.
Modulen har tre olika typer av PWM-styrgränssnitt (Open Collector, Open Collector med Pullup, Open Collector med Pullup och begränsning till 12V) som ger samma varvtal.
Alternativt kan en fläkts tachosignal användas Motorn slipas med modulen för att övervaka den med en förkopplad feldetektering. Tacho-signalen går direkt igenom internt.
Modulen har på ovansidan en manuellt styrbar vridknapp som ändrar styrsignalen till de tre PWM-styrutgångarna från 0 % till 100 % (pulsförhållande). Vänster anslag för knappen är 0 %.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Modulen har tre olika typer av PWM-styrgränssnitt (Open Collector, Open Collector med Pullup, Open Collector med Pullup och begränsning till 12V) som ger samma varvtal.
Alternativt kan en fläkts tachosignal användas Motorn slipas med modulen för att övervaka den med en förkopplad feldetektering. Tacho-signalen går direkt igenom internt.
Modulen har på ovansidan en manuellt styrbar vridknapp som ändrar styrsignalen till de tre PWM-styrutgångarna från 0 % till 100 % (pulsförhållande). Vänster anslag för knappen är 0 %.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Varvtalsreglage
- PWM SN009E i hölje
- 76x36x60mm
- 12 - 48 VDC
- Max. 0,8 W (utan fläkt)
- Max. 5,1 A (inkl. max. Fläktström)
- IP20
- Hastighetsmätarsignal
- Kompatibel med EBM-papst fläktar
- Montering: Standardbärskena 35 mm
- Varvtalsinställning av fläktar, pumpar och motorer med en PWM-styringång
- Kombinerad användning med fläktavfallsigenkänning av av företaget. KD elektroniksystem
