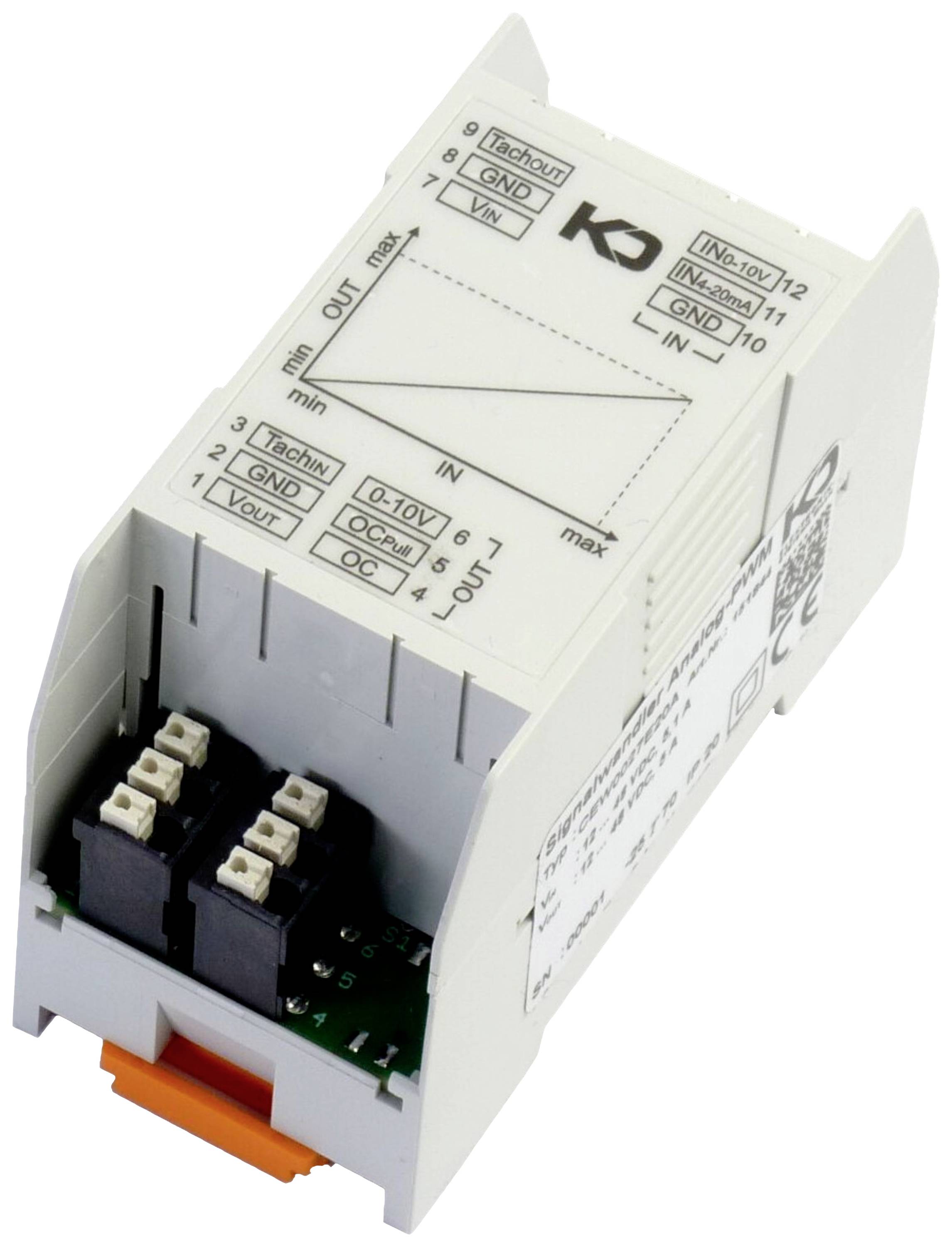

KD Elektronik 151844 Signalomvandlare analog till PWM
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
7 Styck
Antal
Toal (2 232,00 kr / stycken)
2 232,00 kr
exkl. moms
Fri frakt
Endast 7 Styck kvar på lager
Höjdpunkter & detaljer
Signalomvandlare analog-PWM
- Omvandling av 0 … 10 V eller 4 … 20 mA signal till en PWM-signal
- Kontroll av DC- och AC-fläktar med PWM-styringång eller 0 … 10 V ingång
- Direktanslutning av DC-fläktar med upp till 5 A strömförbrukning
Tekniska specifikationer
- Typ av produkt
Signalomvandlare analog till PWM
- Driftspänning
12 V
48 V
- Tillverkarfärg
Ljusgrå
- Mått.
(L x B x H) 76 x 36 x 51 mm
- Bredd
36 mm
- Höjd
51 mm
- Längd
76 mm
Dokument & nedladdningar
Datablad
Datablad 2901006 KD Elektronik 151844 Signalomvandlare analog till PWM
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2901006 KD Elektronik 151844 Signalomvandlare analog till PWM
Beskrivning
Signalomvandlaren omvandlar en analog standardsignal (0 … 10 V eller 4 … 20 mA) till en PWM-signal (0 … 100 % pulsförhållande). Modulen har två olika typer av PWM-styrgränssnitt (Open Collector och Open Collector med Pullup) som ger samma varvtal. Dessutom finns en analog utgång 0 … 10 V, som också ger samma varvtal. Om båda signalingångarna (AI0-10V och AI4-20mA) är kopplade, avges det högre av de resulterande varvtalen. Du kan ansluta AC- eller DC-fläktar, varvid DC-fläkt med upp till 5 A strömförbrukning kan anslutas direkt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Signalomvandlare analog-PWM
- 12 - 48 VDC
- Insignal:
- 0-10V eller 4-20mA
- Styrutgång:
- Öppen kollektor med eller utan pull-up
- 0-10V
- Brett ingångsspänningsområde 12 … 48 VDC
- Kompatibel med EBM-papst fläktar
- Montering: Standardbärskena 35 mm
- Överföring av en analog standard signal (t.ex. en SPS-utgång) till en PWM-signal för varvtalsinställning av motorer som har en PWM-styringång
- Varvtalsstyrning av motorer i kopplingsskåp, uppvärmnings-, ventilations- och klimatapparater
- Kombinerad användning med fläktavfallsigenkänning av av företaget. KD elektroniksystem
