Jumo 00569495 PLC-paneldator

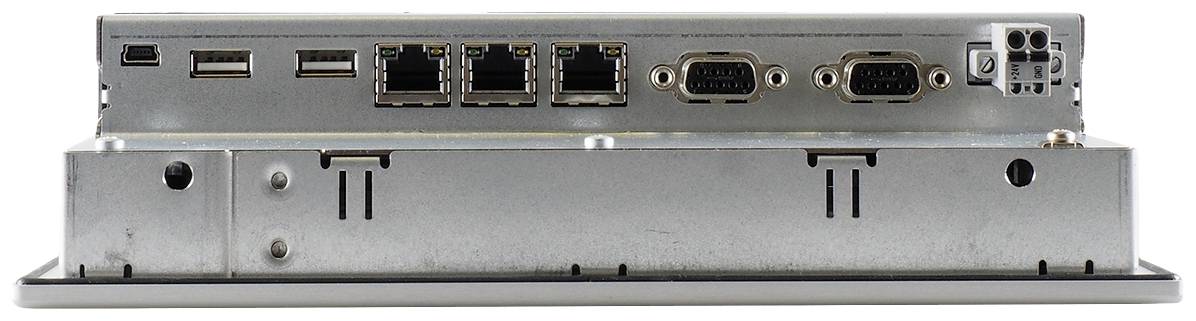

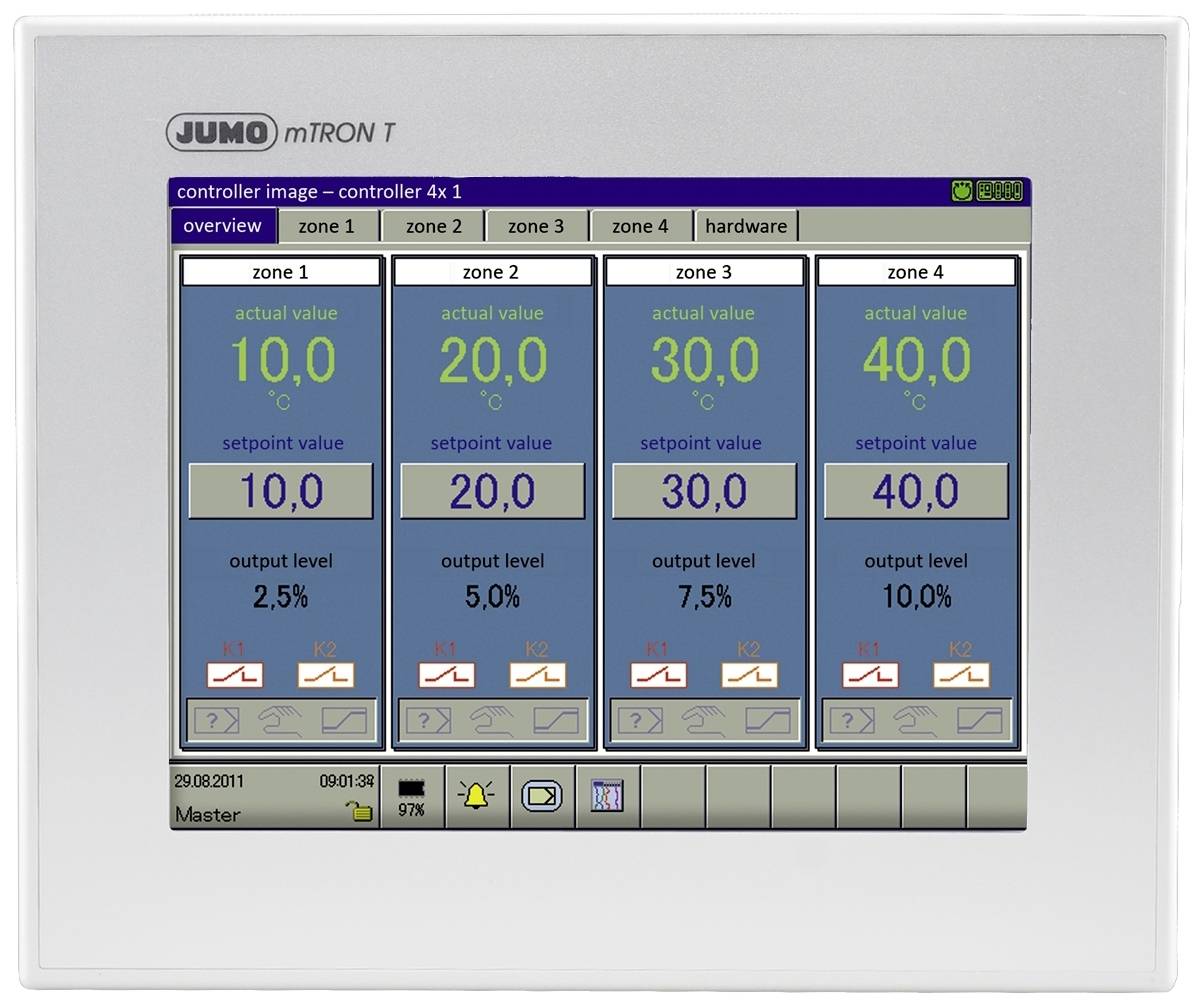

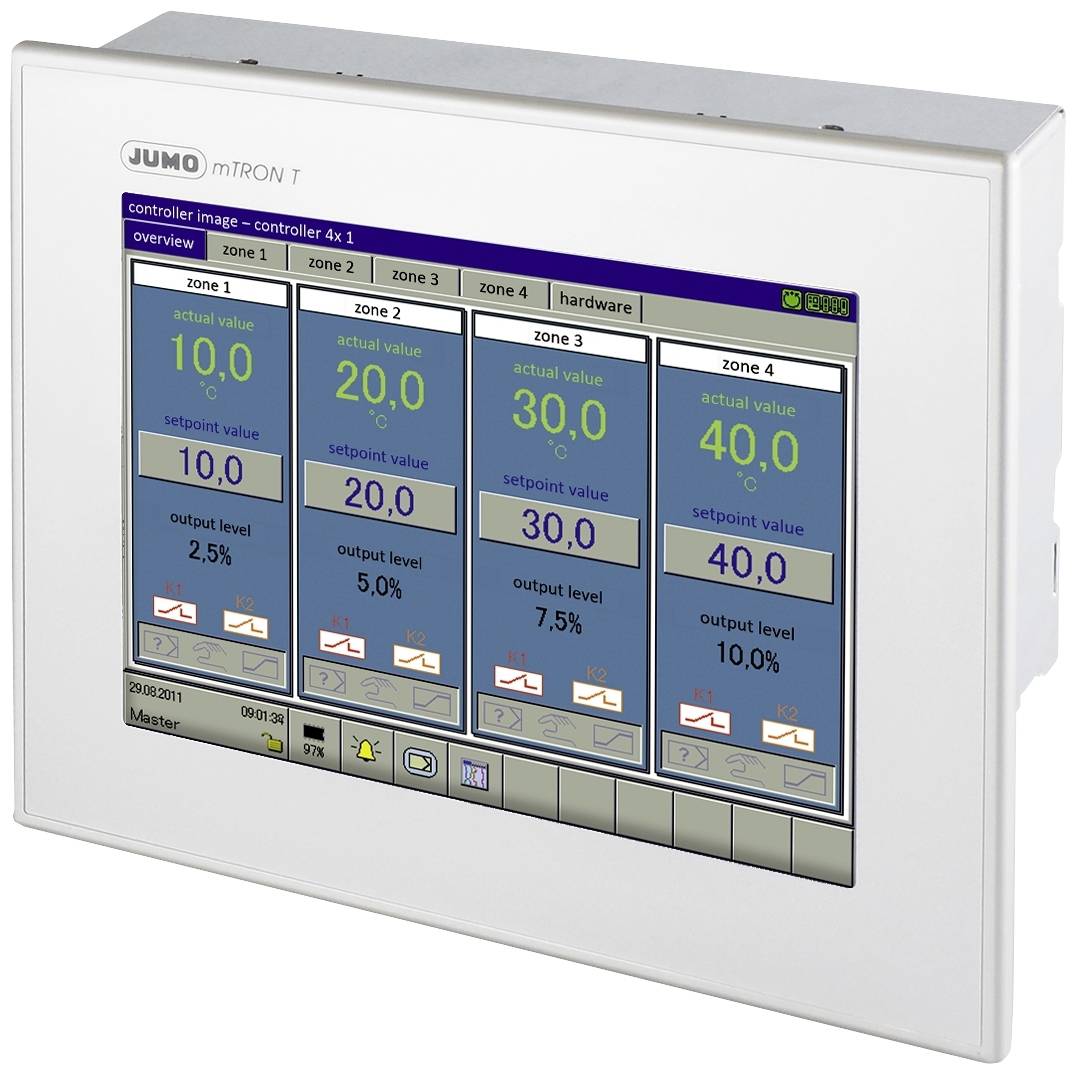

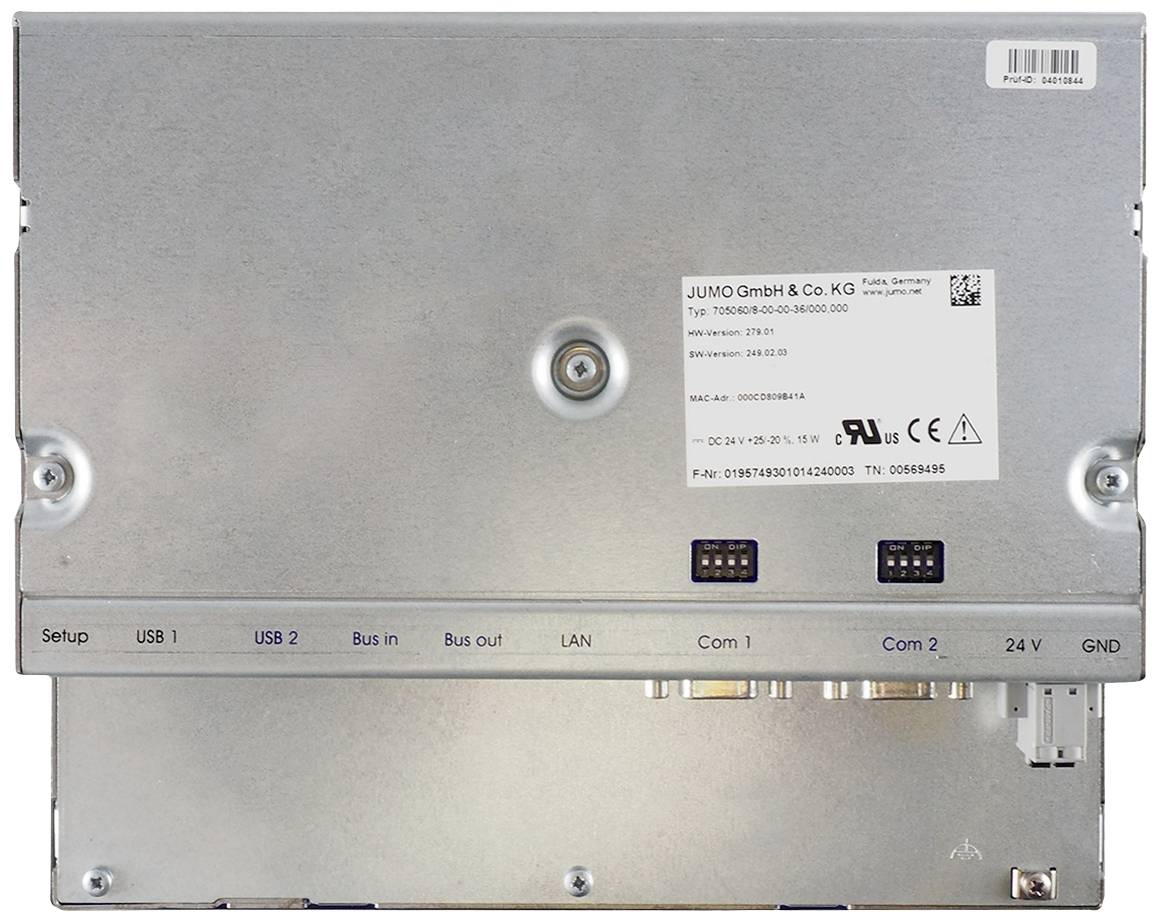

Multifunktionspant (komponent av hela systemet mTRON T) har anslutningsmöjligheter: 1x Ethernet (RJ45), 1x systembuss in (RJ45), 1x systembuss ut (RJ45) och 2x USB-Host. Panelen är konstruerad för spänningsförsörjning av DC 24 V +25/-20 %. TFT-pekskärm används för att lättare och tydligare mätdatavisualisering, hantering, konfiguration och parametrering av systemet. TFT-färgskärmen har en bildskärmsdiagonal på 21,3 cm (8,4"), en upplösning på 640 × 480 pixlar, 256 färger och LED-bakgrundsbelysning. Som människa-maskin-gränssnitt ger panelen en optimal och ordnad inblick i processförhållanden och systemets parametrar. Dessutom möjliggör den visning och hantering av styrbilder och processbilder från programredigatorn och den valfria registreringsfunktionen. Börvärden, satexter, parametrar och konfigurationsdata kan ställas in och ändras direkt av användaren på skärmen. Processdata som överförs via systembussen visas i realtid. Dataarkivering och utvärdering möjliggörs med beprövade PC-program. Förutom de standardgränssnitt (LAN, USB) som finns som tillval finns två seriella gränssnitt till vilka en streckkodsläsare, ett modem eller andra Modbus-enheter (Master, Slave) kan anslutas. Genom ett valfritt installationsprogram konfigureras multifunktionspanelen bekvämt av användaren.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
