ifm Electronic Trycksensor 1 st PT5004 0 MPa till 1 MPa Stiftdon Analog

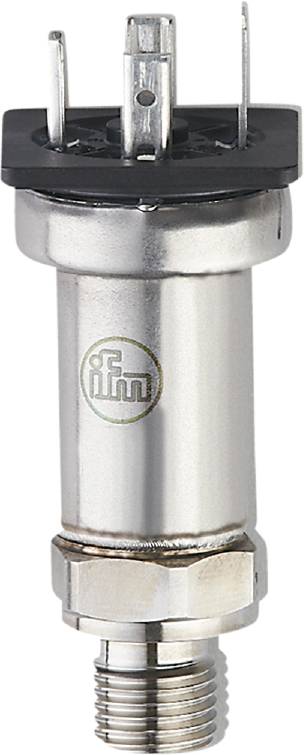

Silverfärgad metallcylinder med gravyr 'ifm', del av en teknisk apparat eller sensor.
Liknande avbildning
Typ av produkt
Trycksensor
Anslutningstyp
Stiftdon
Utförande
Relativt tryck
Mätområde (tryck) (max.)
1 MPa
Driftspänning max.
36 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans ons 25 nov.
Antal
Toal (2 990,00 kr / stycken)
2 990,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm PT5004 elektronisk trycksensor

  • Tillförlitlig registrering av systemtrycket i industriella och mobila applikationer
  • Hög chock- och stöttålighet
  • Mycket god repeterbarhet och låg kurvavvikelse
  • Förväntad livslängd på mer än 60 miljoner tryckcykler
  • Kompakt och robust hölje i rostfritt stål för användning i trånga monteringsförhållanden

Tekniska specifikationer

  • Analog utgång ström [mA]: 4...20
  • Antal analoga utgångar: 1
  • Antal in- och utgångar: Antal analoga utgångar: 1
  • Tryckhållfasthet [MPa] 2.5
  • Tryckhållfasthet [psi]: 360
  • Kurvavvikelse < : ± 0,5; (inkl. skruvdrift, nollpunkts- och spännfel, icke-linjäritet, hysteres)
  • Linearitetsavvikning i procent < : ± 0,1 (BFSL) / < ± 0,2 (LS)
  • Mätområde [MPa]: 0...1
  • Mätelement: Metalliska tunnfilmscell
  • Min./max. Sprängningstryck [MPa]: 30
  • Omgivningstemperatur-1 [°C]: -40...100
  • Repeterbarhet %-intervall < : ± 0,05; (vid temperaturvariationer < 10 K)
  • Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
  • Applikation: För mobil användning; för industriell användning
  • Utgångssignal: Analog signal
  • < 0,1
  • Driftspänning [V] 8...36 DC
  • Tätning processanslutning FKM (din en ISO 1179-2)
  • Drosselelement finns: Ja
  • Trycktyp: Relativt tryck
  • Tryckhållfasthet [bar]: 25
  • Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
  • Vikt [g]: 67.000
  • Hysteresavvikelse: < ± 0,2
  • Kortslutningssäker: Ja
  • Lagringstemperatur [°C]: -40...100
  • Långtidsstabilitet: < ± 0,1; (per 6 månader)
  • Max. Burder [Ω]: (UB - 8 V) / 21,5 mA ; @8V= 0 ; @12 V max 200 @24 V max. 750
  • Medier: Flytande och gasformiga medier
  • Mediumtemperatur [°C]: -40...125
  • Mätområde [bar] 0...10
  • Mätområde [kPa]: 0...1000
  • Mätområde [psi]: 0...145
  • Min./max. Sprängningstryck [bar]: 300
  • Min./max. Sprängtryck [psi]: 4350
  • Min./max. Tryckcykler: 60 miljoner; (vid 1,2 x nominellt tryck)
  • Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
  • MTTF: 715
  • Processanslutning: Gänganslutning G 1/4 yttergänga (din en ISO 1179-2)
  • Kapslingsklass: IP 67
  • Skyddsklass: III
  • Tid för stegsvar Analogutgång [ms]: 2
  • Kontaktanslutning: Pinlayout: 0119 - kontaktanslutning: 1 x ventilkontakt byggform A din (EN175301-803-A)
  • Temperaturkoefficient nollpunkt < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
  • Temperaturkoefficient spann < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
  • Överbelastningsbeständig: Ja
  • Vakuumstabilitet [mbar]: -1000
  • Polvändningsskydd: Ja
  • Material i kontakt med medium: 1.4542 (rostfritt stål / 17-4 pH / 630); 1.4305 (rostfritt stål / 303)
Typ av produkt

Trycksensor

Typ

PT5004

Anslutningstyp

Stiftdon

Utförande

Relativt tryck

Svarstid

2 ms

Utgångar

Analog ström

Utgångssignal (min.)

4 mA

Utgångssignal (max.)

20 mA

Mätområde (tryck) (min.)

0 MPa

Mätområde (tryck) (max.)

1 MPa

Mätområde (tryck)

0 MPa till 1 MPa

Driftspänning (min.)

8 V/DC

Driftspänning max.

36 V/DC

Driftspänning

8 - 36 V/DC

Kontakttyp

Analog

Slanganslutning

G1/4 AG

Min. temperatur

-40 °C

Max. temperatur

100 °C

Vikt

67.000 g

RoHS-godkänd

Ja

Innehåll

1 st

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3319509 ifm Electronic Trycksensor 1 st PT5004 0 MPa till 1 MPa Stiftdon Analog

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3319509 ifm Electronic Trycksensor 1 st PT5004 0 MPa till 1 MPa Stiftdon Analog

Beskrivning

Ifm PT5004 elektronisk trycksensor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
