ifm Electronic Trycksensor 1 st PT0505 0 kPa till 400 kPa M12 Analog Single

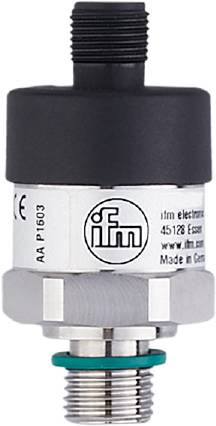

Sensor från ifm electronic med produktinformation på etiketten.
Liknande avbildning
Förpackningstyp
Single
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Absolut tryck
Mätområde (tryck) (max.)
400 kPa
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 23 nov.
Antal
Toal (3 190,00 kr / stycken)
3 190,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm PT0505 elektronisk givare för absolut tryck

  • Exakt mätning av absolut tryck oberoende av omgivande lufttryck
  • För användning i applikationer med särskilt exakt tryckreglering
  • Robust hölje i rostfritt stål med hög stöt- och vibrationstålighet
  • Kompakt konstruktion för användning i trånga monteringsförhållanden
  • Långtidsstabil tack vare hög repeterbarhet och låg linjavvikelse

Tekniska specifikationer

  • Analog utgång ström [mA]: 4...20
  • Antal analoga utgångar: 1
  • Antal in- och utgångar: Antal analoga utgångar: 1
  • Tryckhållfasthet [psi]: 116
  • Kurvavvikelse < : ± 1,0; (inkl. nollpunkts- och spännfel, icke-linjäritet, hysteres)
  • Linearitetsavvikning i procent < : ± 0,5 (BFSL) / < ± 1,0 (LS)
  • Omgivningstemperatur-1 [°C]: 0...80
  • Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K)
  • Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
  • Applikation: För industriell användning
  • Utgångssignal: Analog signal
  • Driftspänning [V] 8...30 DC
  • Tätning processanslutning: NBR (din en ISO 1179-2)
  • Strypspärrelement finns: nej
  • Skrivartyp: Absolut tryck
  • Tryckhållfasthet [bar]: 8
  • Tryckhållfasthet [kPa]: 800
  • Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
  • Fyllnadsvätska för trycköverföring: Syntetisk olja
  • Totalt antal utgångar: 1
  • Vikt [g]: 118.650
  • Kortslutningssäker: Ja
  • Lagringstemperatur [°C]: -20...80
  • Långtidsstabilitet < : ± 0,1; (per år)
  • Max. Belastning [Ω]: 800; (UB = 24 V; (UB - 8 V) / 20 mA)
  • Medier: Flytande och gasformiga medier
  • Medeltemperatur [°C]: 0...80
  • Mätområde [bar] 0...4
  • Mätområde [kPa]: 0...400
  • Mätområde [psi]: 0...58
  • Min./max. Sprängningstryck [bar]: 25
  • Min./max. Sprängningstryck [kPa]: 2500
  • Min./max. Sprängtryck [psi]: 360
  • Min./max. Tryckcykler: 10 miljoner
  • Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
  • MTTF: 815
  • Processanslutning: Gänganslutning G 1/4 yttergänga (din en ISO 1179-2)
  • Kapslingsklass: IP 67
  • Skyddsklass: III
  • Svarstid för analog utgång [ms]: 4
  • Kontaktanslutning: Pinlayout: 0180 - kontaktanslutning: 1 x M12; kodning: A
  • Temperaturkoefficient nollpunkt < : ± 0,2; (0...80 °C)
  • Temperaturkoefficient spann < : ± 0,2; (0...80 °C)
  • Polvändningsskydd: Ja
  • Material i kontakt med medium: 1.4404 (rostfritt stål / 316L)
Förpackningstyp

Single

Typ av produkt

Trycksensor

Typ

PT0505

Anslutningstyp

M12

Utförande

Absolut tryck

Svarstid

4 ms

Utgångar

Analog ström

Utgångssignal (min.)

4 mA

Utgångssignal (max.)

20 mA

Mätområde (tryck) (min.)

0 kPa

Mätområde (tryck) (max.)

400 kPa

Mätområde (tryck)

0 kPa till 400 kPa

Driftspänning (min.)

8 V/DC

Driftspänning max.

30 V/DC

Driftspänning

8 - 30 V/DC

Kontakttyp

Analog

Sprängtryck

25 bar

Slanganslutning

G1/4 AG

Min. temperatur

0 °C

Max. temperatur

80 °C

Vikt

118.650 g

RoHS-godkänd

Ja

Innehåll

1 st

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3319695 ifm Electronic Trycksensor 1 st PT0505 0 kPa till 400 kPa M12 Analog Single

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3319695 ifm Electronic Trycksensor 1 st PT0505 0 kPa till 400 kPa M12 Analog Single

Beskrivning

Ifm PT0505 elektronisk givare för absolut tryck
