ifm Electronic Mekatronisk flödessensor SBZ224 SBZ224 Driftspänning (intervall): 18 - 30 V/DC 1 st

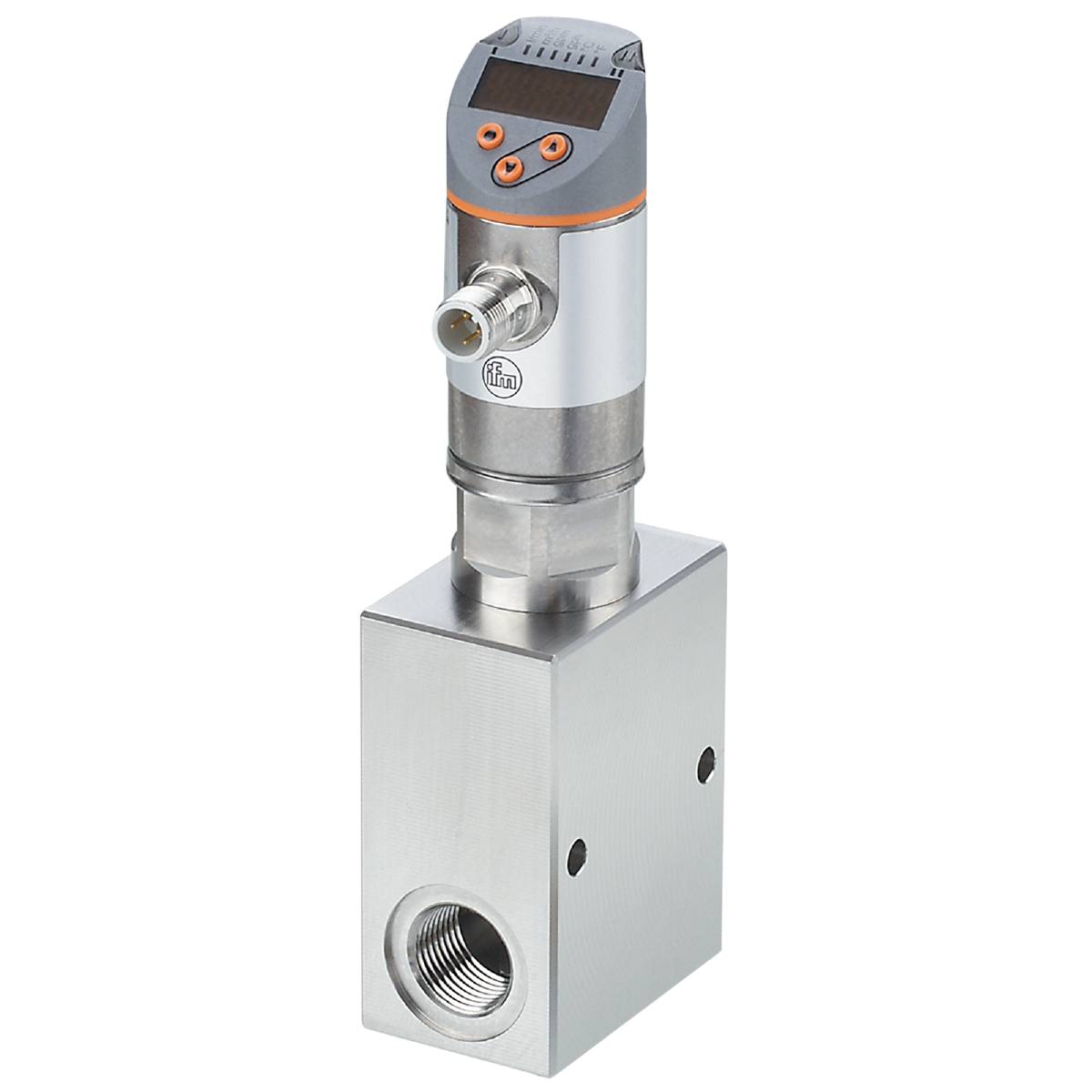

En digital trycksensor i metall med en display och två orangefärgade knappar på ovansidan, lämplig för rörförbindningar.
Liknande avbildning
Typ av produkt
Mekatronisk flödessensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
30 V/DC
Typ
SBZ224
Driftspänning
18 - 30 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 27 nov.
Antal
Toal (13 090,00 kr / stycken)
13 090,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm SBZ224 mekatronisk flödessensor

  • Robust hölje med mycket hög tryckhållfasthet
  • Rengöringsmedelbeständig tack vare komponenter i rostfritt stål
  • Flexibel användning tack vare IO-link, analog, brytar- och frekvensutgång
  • Inbyggd temperatursensor sparar maskinvarukostnader
  • IO-Link möjliggör dokumentation av rengöringsarbeten

Tekniska specifikationer

  • Mått [mm]: 175,5 x 39 x 59
  • Analog utgång ström [mA]: 4...20
  • T05/T09 – temperaturövervakning [s]: T09 = 120 (Q > 1 l/min)
  • Reaktiv tid – strömövervakning [s]: 0,01
  • Display: Visningsenhet: 6 x LED, grön; kopplingstillstånd: 2 x LED, gul; mätvärden: Alfanumerisk display, röd / grön växelvisning 4-siffrig; programmering: Alfanumerisk display, 4-siffrig
  • Visningsområde – temperaturövervakning [°C]: -32...122
  • Visningsområde - temperaturövervakning [°F]: -25,6...251,6
  • Visningsområde [gph]: 0...951
  • Visningsområde [gpm]: 0...15,86
  • Visningsområde [l/min]: 0...60
  • Visningsområde [m³/h]: 0...3,6
  • Tryckhållfasthet [MPa] 20
  • IO-Link revision: 1.1
  • Stegbredd – strömningsövervakning kopplingsutgång[s]: 0.1
  • Stegbredd – strömningsövervakning analogutgång [s] 0.1
  • SDCI-NORM: IEC 61131-9 CDV
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Omgivningstemperatur-1 [°C]: 0...60
  • Upplösning [gph]: 1
  • Upplösning [gpm]: 0.01
  • Upplösning [l/min] 0.01
  • Upplösning [m³/h]: 0.001
  • Upplösning – temperaturövervakning [°C]: 0.1
  • Upplösning – temperaturövervakning [°F]: 0.1
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • Utgångssignal: Kopplingssignal; analog signal; frekvenssignal; IO-link
  • Nödvändiga masterportaler: A
  • < 3
  • Speciell egenskap: Förgyllda kontakter
  • Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
  • Dämpning av analogutgång DAA - strömningsövervakning [s]: 0...5
  • Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
  • Tryckhållfasthet [bar]: 200
  • Direktiv om tryckerier: God branschpraxis
  • Frekvens vid slutpunkten FRP [Hz]: 10...10000
  • Frekvens vid slutpunkten FRP - temperaturövervakning [Hz]: 10...10000
  • Utgångsfrekvens [Hz]: 0...10000
  • Frekvenslutpunkt FEP [gph]: 53–793
  • Frekvensterminalpunkt FEP [gpm]: 0,88...13,2
  • Frekvenss FEP [l/min]: 3,35...50
  • Frekvenspunkt FEP [m³/h]: 0,2–3
  • Frekvensändpunkten FEP – temperaturövervakning [°C]: 12...100
  • Frekvensändpunkten FEP – temperaturövervakning [°F]: 53,6...212
  • Frekvensstartpunkt FSP - temperaturövervakning [°C]: -10...78
  • Frekvensstartpunkt FSP - Temperaturövervakning [°F]: 14...172,4
  • Noggrannhet – temperaturövervakning [K]: 3 (25 °C; Q > 1 l/min)
  • Noggrannhet (mätområde) – strömövervakning: ± (4 % MW + 1 % MEE); ( > Q 1 l/min; medium medium- och omgivningstemperatur: + 22 °C ± 4K; monteringsläge stående)
  • Totalt antal utgångar 2
  • Vikt [g]: 1734.300
  • I steg från - temperaturövervakning [°C]: 0.1
  • I steg från - temperaturövervakning [°F]: 0.2
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -15...80
  • Max. Belastning [Ω]: 500
  • max. Spänningsfall kopplingsutgång DC [V]: 2
  • Media: Flytande medier; vatten; glykollösningar; kylsmörjmedel
  • Mediumtemperatur [°C]: -10...100
  • Mätområde [gph]: 16...793
  • Mätområde [gpm]: 0,26...13,2
  • Mätområde [l/min]: 1...50
  • Mätområde [m³/h]: 0,06...3
  • Mätområde - temperaturövervakning [°C]: -10...100
  • Mätområde - temperaturövervakning [°F]: 14...212
  • Mätdynamik 1:50
  • Min./max. Processcykeltid [ms]: 3.2
  • MTTF: 170
  • Parametermöjligheter: Hysteres / fönster; slutare / öppnare; kopplingslogik; ström- /frekvensutgång; dämpning brytar-/analog utgång; displayen kan vridas / stängas av; standard-måttenhet; färg processvärde; kalibreringsfaktor
  • Profiler: smart sensor: Process data variabel; Device identification, Device diagnos
  • Processanslutning: Gänganslutning G 1/2 innergänga
  • Processdata analog: 2
  • Processdata binärt: 2
  • Returpunkt RP [gph]: 0...787
  • Återkopplingspunkt RP [gpm]: 0...13,12
  • Returpunkt RP [l/min]: 0...49,65
  • Återkopplingspunkt RP [m³/h]: 0...2,98
  • Returpunkt RP - temperaturövervakning [°C]: -10...99,3
  • Returpunkt RP - temperaturövervakning [°F]: 14...210,8
  • Brytpunkt SP [gph]: 5...793
  • Brytpunkt SP [gpm]: 0,08...13,2
  • Brytpunkt SP [l/min]: 0,35...50
  • Brytpunkt SP [m³/h]: 0,02–3
  • Brytpunkt SP - temperaturövervakning [°C]: -9,3...100
  • Brytpunkt SP - temperaturövervakning [°F]: 15,2...212
  • Kopplingscykler mekanisk: 10 miljoner
  • Stegbredd [gph]: 1
  • Stegbredd [gpm]: 0,02
  • Stegbredd [Hz]: 10
  • Stegbredd [l/min]: 0,05
  • Stegbredd [m³/h]: 0,005
  • Stegbredd – temperaturövervakning [Hz]: 10
  • Kapslingsklass IP 65; IP 67
  • Skyddsklass: III
  • SIO-läge: Ja
  • Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
  • Strömupptagning [mA] < 50
  • Strömkapacitet per utgång [mA]: 150; (200:...60 °C; omgivningstemperatur; 250:...40 °C; omgivningstemperatur)
  • Temperaturdrift - temperaturövervakning 0,029 °C/K.
  • Överbelastningsbeständig: Ja
  • Polvändningsskydd: Ja
  • Material i kontakt med medium: 1.4401 (rostfritt stål/316); 1.4404 (rostfritt stål/316L); O-ring: FKM
  • Repeterbarhet – strömningsövervakning: ± 1 % mew
Typ av produkt

Mekatronisk flödessensor

Typ

SBZ224

Driftspänning (min.)

18 V/DC

Driftspänning max.

30 V/DC

Driftspänning

18 - 30 V/DC

Anslutningstyp

M12

Svarstid

0.01 s

Utgångar

IO-Link

Material

Rostfritt stål

Materialegenskaper

rostfri

Tätningsmaterial

FKM

Kapslingsmaterial

Rostfritt stål

Min. medietemperatur

-10 °C

Max. medietemperatur

100 °C

Drifttryck (max.)

200 bar

Vikt

1734.300 g

Min. omgivningstemperatur

0 °C

Max. omgivningstemperatur

60 °C

Längd

175.5 mm

Bredd

39 mm

Höjd

59 mm

Mått.

(L x B x H) 175.5 x 39 x 59 mm

Innehåll

1 st

RoHS-godkänd

Ja

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3321805 ifm Electronic Mekatronisk flödessensor SBZ224 SBZ224 Driftspänning (intervall): 18 - 30 V/DC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3321805 ifm Electronic Mekatronisk flödessensor SBZ224 SBZ224 Driftspänning (intervall): 18 - 30 V/DC 1 st

Beskrivning

Ifm SBZ224 mekatronisk flödessensor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
