ifm Electronic Magnetisk-induktiv flödessensor SM9004 SM9004 Driftspänning (intervall): 18 - 32 V/DC 1 st

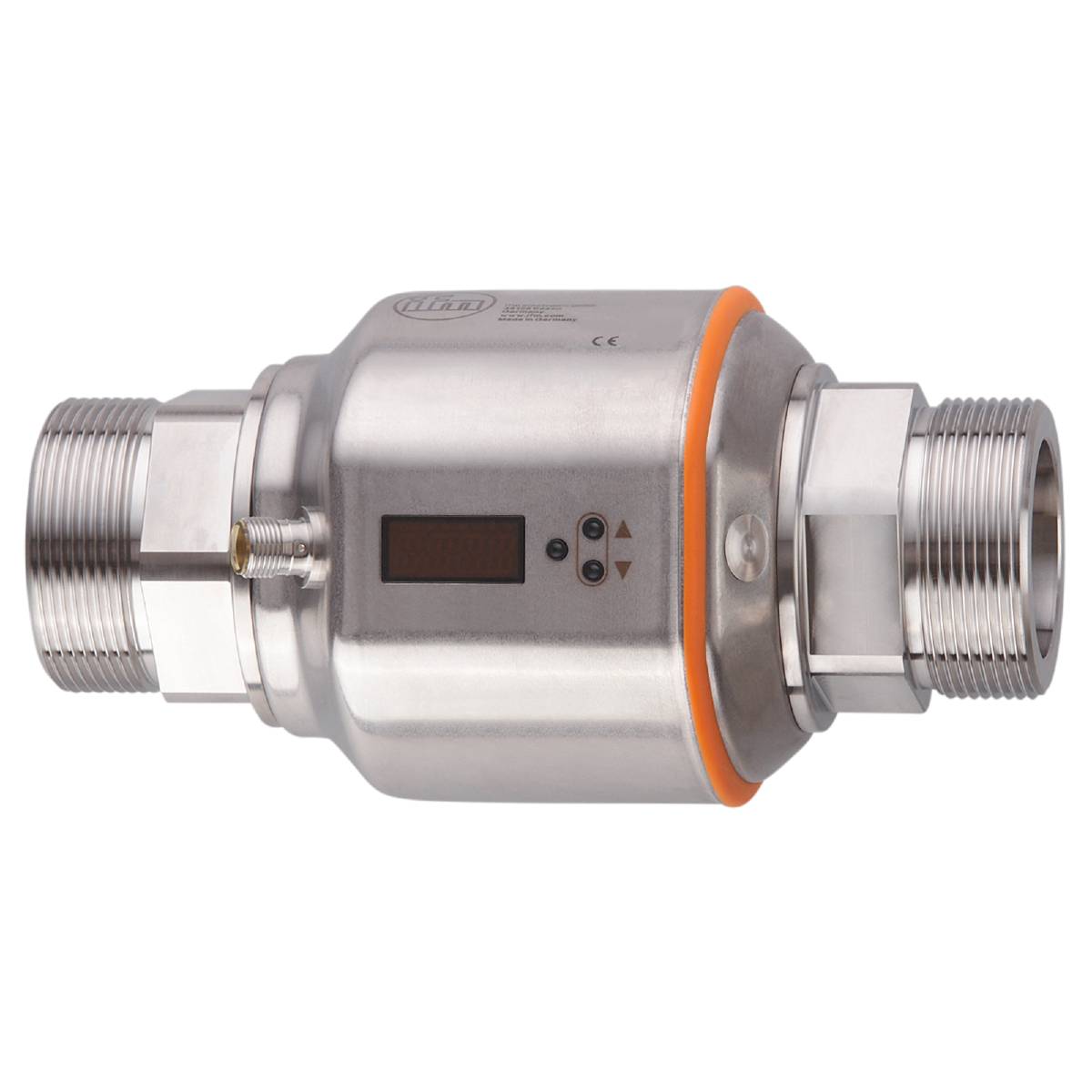

En silverfärgad, cylinderformad industriell enhet med en liten skärm och anslutningar på båda sidor, mot en svart bakgrund.
Liknande avbildning
Typ av produkt
Magnetisk-induktiv flödessensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
32 V/DC
Förpackningstyp
Piece
Typ
SM9004
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 27 nov.
Antal
Toal (14 490,00 kr / stycken)
14 490,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm SM9004 magnetisk induktiv flödessensor

  • Exakt mätning av flöde, förbrukning och mediumtemperatur
  • Hög noggrannhet, reproducerbarhet och mätdynamik
  • Med två exakta analoga utgångar
  • 4-siffrig LED-display som är lätt att läsa av

Tekniska specifikationer

  • Analog utgång ström [mA]: 4...20; (≤ 22; skalbar)
  • Analog punkt – temperaturövervakning [°C]: 0...80
  • Analog punkt – temperaturövervakning [°F]: 32 till 176
  • Analog punkt AEP [gph]: 955–4755
  • Analog punkt AEP [gpm]: 15,9–79,3
  • Analog punkt AEP [l/min]: 60–300
  • Analog punkt AEP [m³/h]: 3,6–18
  • Analogstartpunkt – temperaturövervakning [°C]: -20...60
  • Analogstartpunkt – temperaturövervakning [°F]: -4...140
  • Analog startpunkt ASP [gph]: 0...3800
  • Analog startpunkt ASP [gpm]: 0...63,4
  • Analog startpunkt ASP [l/min]: 0...240
  • Analogstartpunkt ASP [m³/h]: 0...14,4
  • Reaktionsdynamik T05 / T09 - temperaturövervakning [s]: T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm)
  • Reaktiv tid – strömövervakning [s]: 0,35; (DAP = 0)
  • Antal analoga utgångar: 2
  • Antal in- och utgångar: Antal analoga utgångar: 2
  • Visning: Visningsenhet: 6 x LED, grön (l/min, m³/h, gpm, gph, °C, °F); funktionsindikator: 1 x LED, gul (10³); mätvärden: alfanumerisk display, 4-siffrig; programmering: alfanumerisk display, 4-ställig
  • Visningsområde – temperaturövervakning [°C]: -40...100
  • Visningsområde - temperaturövervakning [°F]: -40...212
  • Visningsområde [gph]: -5705...5705
  • Visningsområde [gpm]: -95,1...95,1
  • Visningsområde [l/min]: -360...360
  • Visningsområde [m³/h]: -21,6...21,6
  • Visningsenhet: l/min; m³/h; gpm; gph; °C; °F.
  • Tryckhållfasthet [MPa] 1.6
  • Tryckhållfasthet-område [psi]: 232
  • Omgivningstemperatur-1 [°C]: -10...60
  • Applikation: Tomrörsigenkänning; för industriell användning
  • Upplösning [gph]: 5
  • Upplösning [gpm]: 0.1
  • Upplösning [l/min] 0.5
  • Upplösning [m³/h]: 0.02
  • Upplösning – temperaturövervakning [°C]: 0.2
  • Upplösning – temperaturövervakning [°F]: 0.5
  • Utgångssignal: Analog signal
  • 5
  • Speciell egenskap: Förgyllda kontakter
  • Driftspänning [V]: 18...32 DC; (enligt SEL/PEL)
  • Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
  • Tryckhållfasthet [bar]: 16
  • Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
  • Noggrannhet – temperaturövervakning [K]: ± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm)
  • Noggrannhet (i mätområde) – strömövervakning: ± (0,8 % MW + 0,5 % MEE)
  • Totalt antal utgångar 2
  • Vikt [g]: 3050.000
  • I steg från - temperaturövervakning [°C]: 0.2
  • I steg från - temperaturövervakning [°F]: 0.5
  • Lagringstemperatur [°C]: -25...80
  • Lagringstemperatur [°F]: -13...176
  • MAWP vid tillämpningar enligt CRN [bar] 16
  • Max. Belastning [Ω]: 500
  • Media: Ledande flytande medier; vatten; vattenbaserade medier
  • Mediumtemperatur [°C]: -10...90
  • Medeltemperatur [°F]: 14...194
  • Mätområde [gph]: 80...4755
  • Mätområde [gpm]: 1,3...79,3
  • Mätområde [l/min] 5...300
  • Mätområde [m³/h]: 0,3...18
  • Mätområde - temperaturövervakning [°C]: -20...80
  • Mätområde - temperaturövervakning [°F]: -4...176
  • Mätdynamik 1:60
  • Montering: Anslutning till rörledningen med adapter
  • MTTF: 85
  • Parametermöjligheter: Displayen kan stängas av; displayenhet; Tomrördetektering
  • Processanslutning: Gängad anslutning G 2 DN50 platttätande
  • Undertryckning av blekmängd LFC [gph]: < 240
  • Undertryckning av blekmängd LFC [gpm]: < 4
  • Dämpning av smygvolymen LFC [l/min]: < 15
  • Eliminering av smygvolymer LFC [m³/h]: < 0,9
  • Stegbredd [gph]: 5
  • Stegbredd [gpm]: 0,1
  • Stegbredd [l/min]: 0,5
  • Stegbredd [m³/h]: 0,02
  • Kapslingsklass IP 65; IP 67
  • Skyddsklass: III
  • Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
  • Strömupptagning [mA] < 150
  • Temperaturdrift: ± 0,0333 °C/K; ± 0,0599 °F/K.
  • Omgivningstemperatur [°F]: 14 - 140
  • Polvändningsskydd: Ja
  • Material i kontakt med medium: 1.4404 (rostfritt stål / 316L); 1.4571 (rostfritt stål / 316Ti); PEEK; Centell; FKM
  • Repeterbarhet – strömningsövervakning: ± 0,2 % mew
Förpackningstyp

Piece

Typ av produkt

Magnetisk-induktiv flödessensor

Typ

SM9004

Driftspänning (min.)

18 V/DC

Driftspänning max.

32 V/DC

Driftspänning

18 - 32 V/DC

Egenskaper

LED-visning

Anslutningstyp

M12

Svarstid

0.35 s

Utgångar

Analog ström

Tätningsmaterial

PEEK

Nominell diameter

50 mm

Min. medietemperatur

-10 °C

Max. medietemperatur

90 °C

Drifttryck (max.)

16 bar

Kontakttyp

Analog

Vikt

3050.000 g

Min. omgivningstemperatur

-10 °C

Max. omgivningstemperatur

60 °C

Innehåll

1 st

RoHS-godkänd

Ja

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3321878 ifm Electronic Magnetisk-induktiv flödessensor SM9004 SM9004 Driftspänning (intervall): 18 - 32 V/DC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3321878 ifm Electronic Magnetisk-induktiv flödessensor SM9004 SM9004 Driftspänning (intervall): 18 - 32 V/DC 1 st

Beskrivning

Ifm SM9004 magnetisk induktiv flödessensor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
