ifm Electronic Magnetisk-induktiv flödessensor SM8604 SM8604 Driftspänning (intervall): 20 - 30 V/DC 1 st

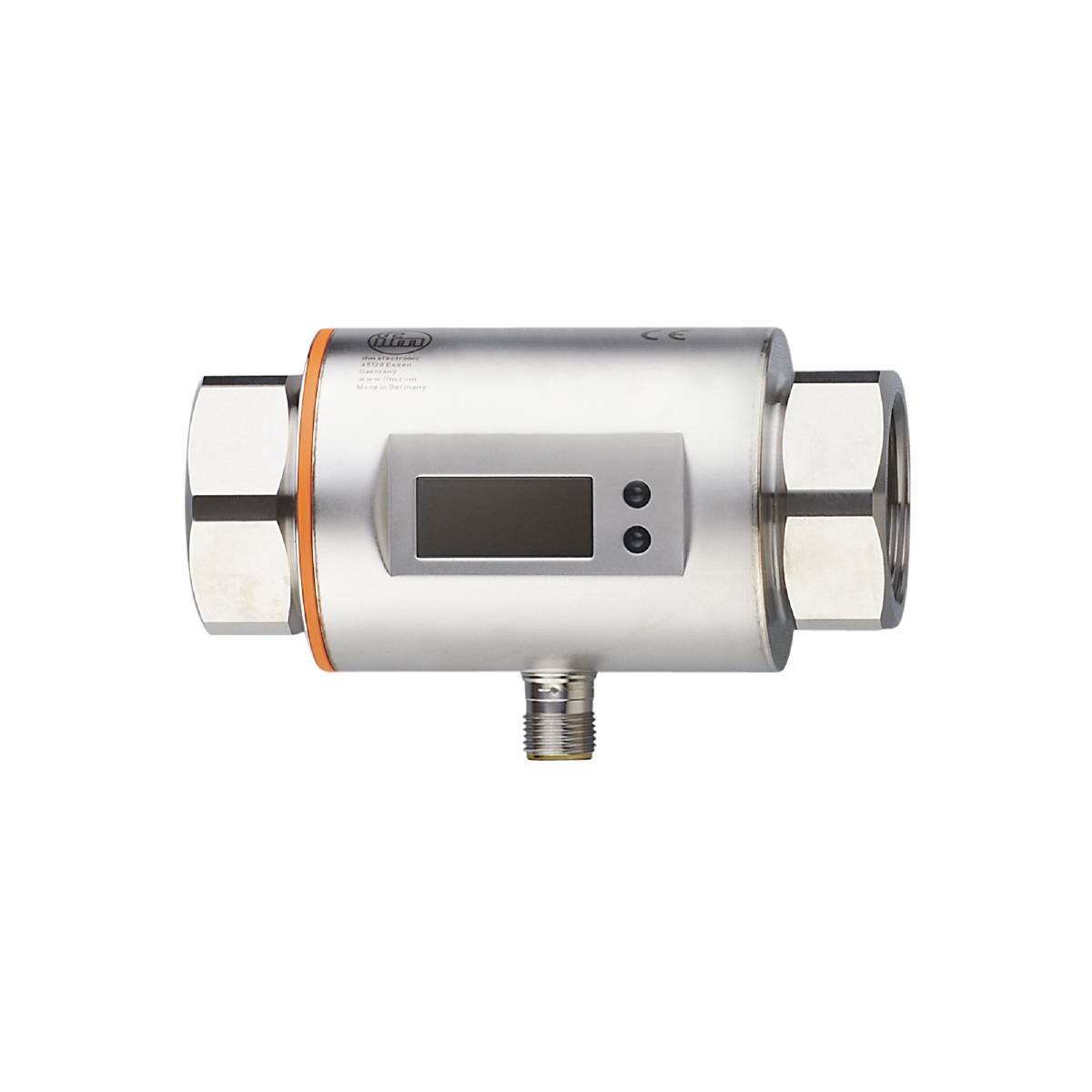

En metallenhet med digitalt display och anslutningar på båda sidor, sannolikt avsedd för flödesmätning i industriella tillämpningar.
Liknande avbildning
Typ av produkt
Magnetisk-induktiv flödessensor
Driftspänning (min.)
20 V/DC
Driftspänning max.
30 V/DC
Typ
SM8604
Driftspänning
20 - 30 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 27 nov.
Antal
Toal (13 690,00 kr / stycken)
13 690,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm SM8604 magnetisk flödessensor

  • Exakt mätning av flöde, förbrukning och mediumtemperatur
  • Hög noggrannhet, reproducerbarhet och mätdynamik
  • Med två exakta analoga utgångar
  • 4-siffrig LED-display som är lätt att läsa av

Tekniska specifikationer

  • Analog utgång ström [mA]: 4...20; (skalbar)
  • Analog punkt – temperaturövervakning [°C]: 0...80
  • Analog punkt AEP [gpm]: 5,3–26,4
  • Analog punkt AEP [l/min]: 20–100
  • Analogstartpunkt – temperaturövervakning [°C]: -20...60
  • Analog startpunkt ASP [gpm]: 0...21,1
  • Analog startpunkt ASP [l/min]: 0...80
  • T05/T09 – temperaturövervakning [s]: T09 = 20 (Q > 1 l/min)
  • Reaktiv tid – strömövervakning [s]: 0,15; (DAP = 0, T19)
  • Antal analoga utgångar: 2
  • Antal in- och utgångar: Antal analoga utgångar: 2
  • Visning: Visningsenhet: 6 x LED, grön (l/min, m³/h, gpm, gph, °C, °F); mätvärden: alfanumerisk display, 4-siffrig; programmering: alfanumerisk display, 4-ställig
  • Visningsområde [gpm]: -31,7...31,7
  • Visningsområde [l/min]: -120...120
  • Visningsenhet: l/min; m³/h; gpm; gph; °C; °F.
  • Tryckhållfasthet [MPa] 1.6
  • Omgivningstemperatur-1 [°C]: -10...60
  • Applikation: För industriell användning
  • Upplösning [gpm]: 0.05
  • Upplösning [l/min] 0.1
  • Upplösning – temperaturövervakning [°C]: 0.2
  • Utgångssignal: Analog signal
  • 5
  • Speciell egenskap: Förgyllda kontakter
  • Driftspänning [V]: 20...30 DC; (enligt SEL/PEL)
  • Dämpning av processvärde DAP - strömningsövervakning [s]: 0...3
  • Tryckhållfasthet [bar]: 16
  • Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
  • Noggrannhet – temperaturövervakning [K] ± 2,5 (Q > 1 l/min)
  • Noggrannhet (i mätområde) – strömövervakning: ± (2 % MW + 0,5 % MEE)
  • Totalt antal utgångar 2
  • Vikt [g]: 636.200
  • I steg från - temperaturövervakning [°C]: 0.2
  • Lagringstemperatur [°C]: -25...80
  • MAWP vid tillämpningar enligt CRN [bar] 11.2
  • Max. Belastning [Ω]: 500
  • Media: Ledande flytande medier; vatten; vattenbaserade medier
  • Mediumtemperatur [°C]: -10...70
  • Mätområde [gpm]: 0,1...26,4
  • Mätområde [l/min] 0,2...100
  • Mätområde - temperaturövervakning [°C]: -20...80
  • MTTF: 175
  • Anslutningsuttag: Gänganslutning 1" NPT DN25
  • Stegbredd [gpm]: 0,05
  • Stegbredd [l/min]: 0,1
  • Kapslingsklass: IP 67
  • Skyddsklass: III
  • Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
  • Strömupptagning [mA]: 120; (24 V)
  • Överbelastningsbeständig: Ja
  • Polvändningsskydd: Ja
  • Material i kontakt med medium: 1.4404 (rostfritt stål/316L); PEEK; FKM
  • Repeterbarhet – strömningsövervakning: ± 0,2 % mew
Typ av produkt

Magnetisk-induktiv flödessensor

Typ

SM8604

Driftspänning (min.)

20 V/DC

Driftspänning max.

30 V/DC

Driftspänning

20 - 30 V/DC

Anslutningstyp

M12

Svarstid

0.15 s

Utgångar

N-Kanal MOSFET (value.1479562)

Material

Rostfritt stål

Tätningsmaterial

FKM

Nominell diameter

25 mm

Min. medietemperatur

-10 °C

Max. medietemperatur

70 °C

Drifttryck (max.)

16 bar

Kontakttyp

Analog

Vikt

636.200 g

Min. omgivningstemperatur

-10 °C

Max. omgivningstemperatur

60 °C

Innehåll

1 st

RoHS-godkänd

Ja

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3321838 ifm Electronic Magnetisk-induktiv flödessensor SM8604 SM8604 Driftspänning (intervall): 20 - 30 V/DC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3321838 ifm Electronic Magnetisk-induktiv flödessensor SM8604 SM8604 Driftspänning (intervall): 20 - 30 V/DC 1 st

Beskrivning

Ifm SM8604 magnetisk flödessensor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
