Name: HARTING 09110012770 Stiftinsats Axial skruvanslutning 1 st
Brand: HARTING
SKU: 3007740
Availability: BackOrder

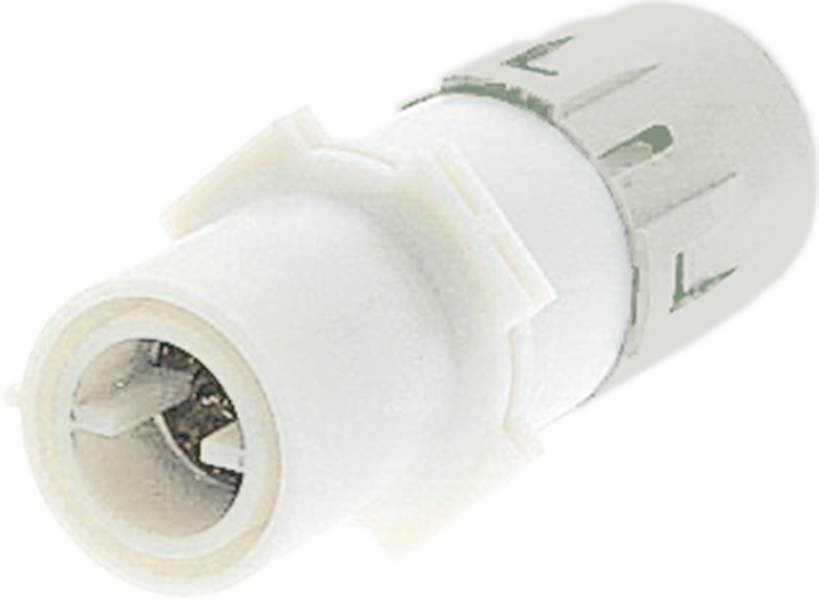

Närbild av en vit elektrisk kontakt med grått ände, lämplig för anslutning av kablar i tekniska tillämpningar.

Typ av produkt

Stiftinsats

Anslutning

Axial skruvanslutning

Ledararea (min.)

60 mm²

Ledararea (max.)

70 mm²

Tillverkarfärg

Kiselgrå (RAL 7032)

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 9 apr. 2027

Antal

Styck

Toal (1 590,00 kr / stycken)

1 590,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Serien: han® HC modulär
Anslutningstyp: Axial skruvanslutning
Märkström: Fram till 650 A.
Isolationsmotstånd >1010 Ω
Genomgångsmotstånd: ≤ 0,2 mΩ
Gränstemperatur: -40 +125 °C
Kontaktcykler: ≥ 500
Material användning: Polykarbonat (PC);polyamid (pa)
Färganvändning: RAL 7032 (kiselgrå)
Material kontakter: Kopparlegering
Kontaktyta: Försilvrad
Materialbrännbarhetsklass UL 94: V-0
IEC 60664-1;IEC 61984
Nettovikt: 317 g
Beteckning: 650
Märkspänning: 4 000 V
Märkstötspänning 18 kV
Föroreningsgrad: 3
Anmärkning: Vibrations- och chockbeständigheten kan endast upprätthållas om kablarna fångas på motsvarande avstånd. Information om kabelernas avstånd finns i dokumentet i eCatalogue under rubriken vägledande material.
Brandsäkerhet i järnvägfordon: EN 45545-2 (2020–08)
Kön: Uttag
Ledararea: 60... 70 mm²
Avisoleringslängd: 23 25 mm
Vibrationstålighet: Kategori 1B enligt IEC 61373
Godkännanden: DNV GL
Chockbeständighet: Kategori 1B enligt IEC 61373
Ledaryttre diameter: ≤26,5 mm

Typ av produkt: Stiftinsats

Tillverkarfärg: Kiselgrå (RAL 7032)

Anslutning: Axial skruvanslutning

Ledararea (min.): 60 mm²

Ledararea (max.): 70 mm²

Kontaktcykler: 500

Serie: Han® HC Modular

Innehåll: 1 st

Max. temperatur: +125 °C

Min. temperatur: -40 °C

: 4000 V

: FALSE

: Bus

: -40-125 °C

: V0

: 18 kV

: Axial screw connection

: Silver

: 3

: FALSE

: 60-70 mm²

: 60-70 mm²

: Other copper alloys

: Thermoplastic

: 650 A

: Thermoplastic

: 500

Dokument & nedladdningar

Datablad

Datablad 3007740 HARTING 09110012770 Stiftinsats Axial skruvanslutning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3007740 HARTING 09110012770 Stiftinsats Axial skruvanslutning 1 st

Beskrivning

Insatser, axial skruvanslutning, uttag, polykarbonat (PC), polyamid (pa), RAL 7032 (kiselgrå), märkström 650 A.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
