fischertechnik education 569289 Agile Production Simulation 24V Tränings- och simuleringsmodell

Effektivitet, smidighet och flexibilitet är avgörande för att bygga upp nuvarande och framtida fabriker.

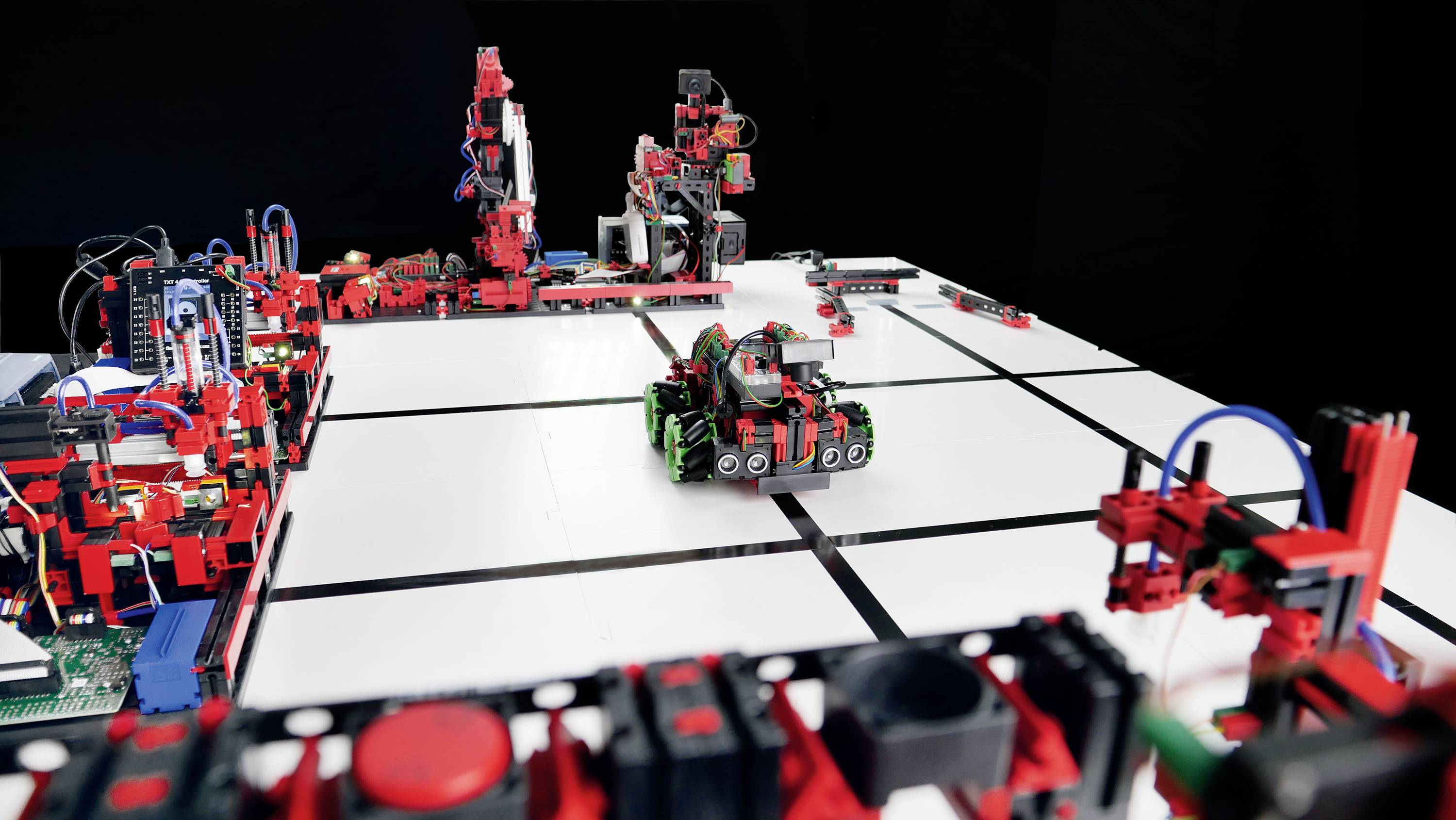

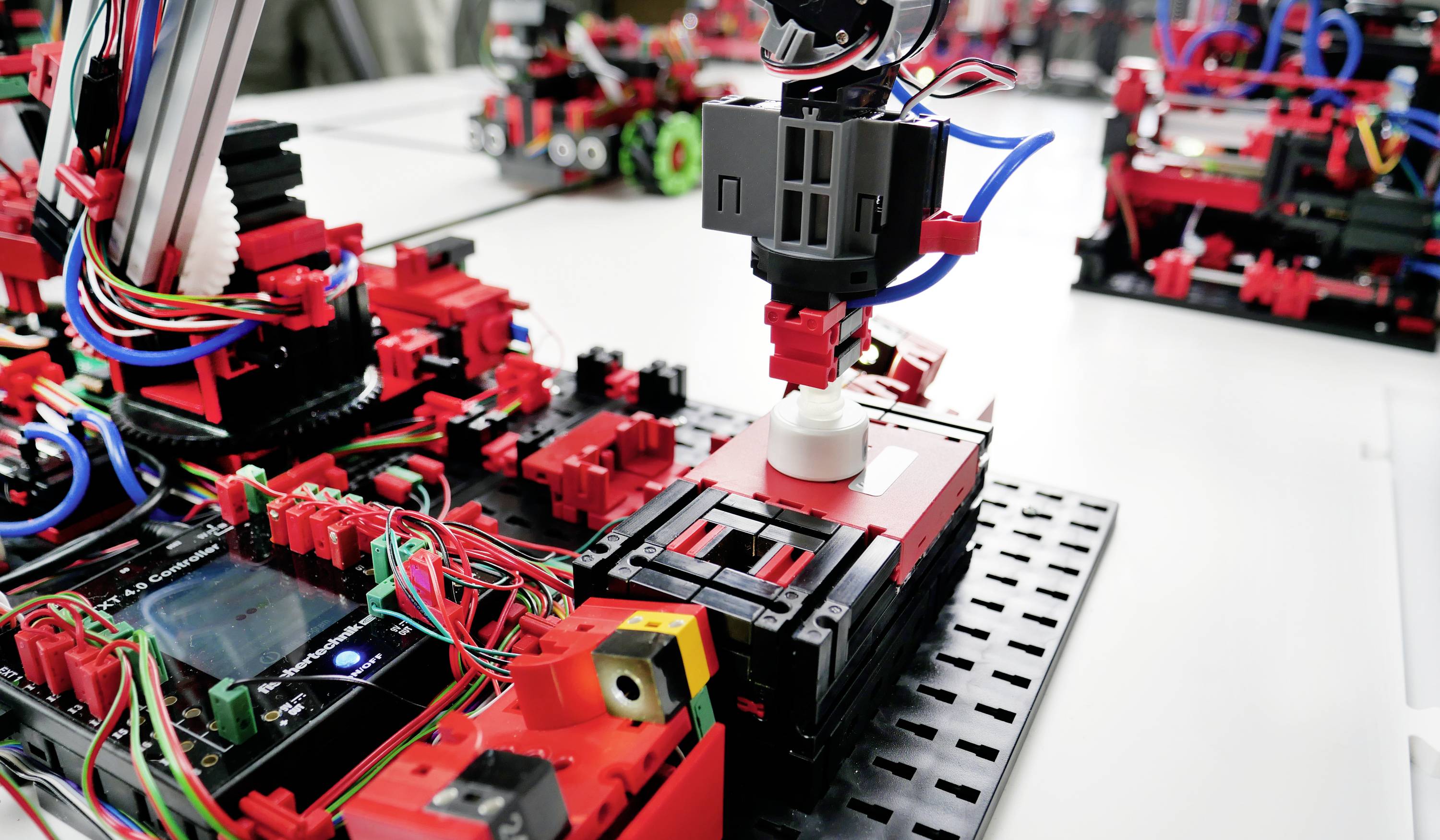

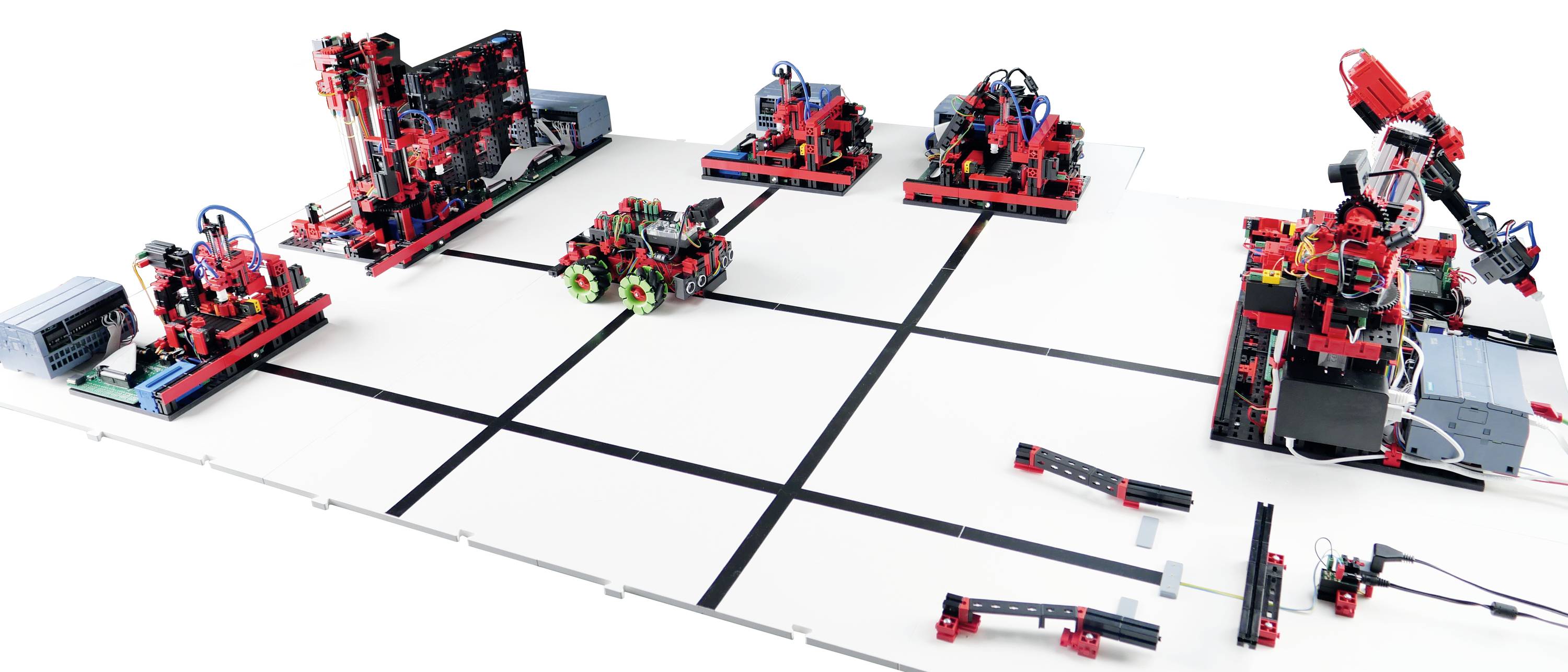

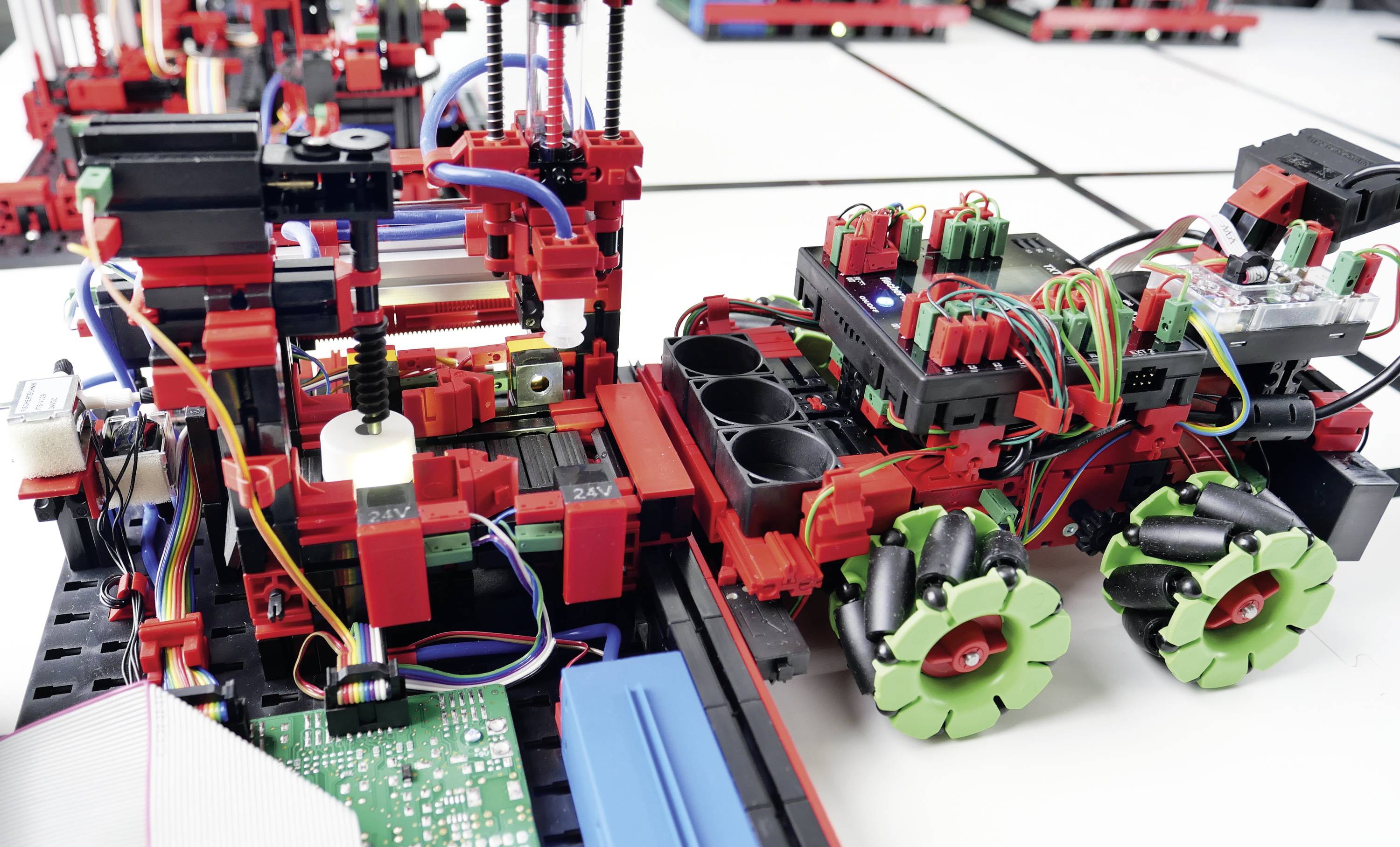

fischertechnik presenterar nu en träningsmodell av en sådan flexibel och modulär fabrik - Agire Production simulering. Fabriken består av enskilda moduler som varuingång och utgång, höglagerlokaler, frässtation, borrstation, kvalitetssäkring med KI. Ett förarlöst transportsystem transporterar arbetsstycken flexibelt mellan de olika stationerna och garanterar en flexibel produktionsprocess som kan anpassas efter kundernas önskemål. Fabriken kan utökas med en ugn, ytterligare borr- eller frässtationer och även med ytterligare förarlösa transportsystem.
Varje arbetsstycke innehåller en NFC-dag på vilken produktionsdata skrivs (arbetsstyckets färg, tidpunkt för leverans, tidpunkt för in- och utlagring, genomförda produktionssteg, genomföring kvalitetskontroll). De olika färgade arbetsstycken (vita, röda, blå) går igenom olika produktionsprocesser och går igenom olika stationer i fabriken och har olika genomströmningstider.

Fabriken styrs av en central styrenhet (Raspberry Pi 4 Model B), som är ansluten till styrningen av enskilda fabriksmoduler, SPS Siemens S7 Siemens S7 1200 i 24V version. Den centrala styrningen kommunicerar via det standardiserade FTS-gränssnittet VDA 5050 och styr transportuppdragen för FTS. MQTT-protokollet (Message Queuing Telemetry Transport) används för kommunikation.

Fabriken är dessutom ansluten till fischertechnik Cloud via en WLAN-router, i vilken en onlinebutik för beställning av arbetsstycken från kunden befinner sig. Dessutom finns instrumentpaneler tillgängliga för orderstyrning, visualisering av fabrikstatus och registrering av nyckeltal. För att simulera fjärrunderhåll visas de bilder som den rörliga kameran i fabriken tar i instrumentbrädan, så att fjärrstatusen i fabriken kan ses.

Fysiskt kopplas grundplattorna till en sammanhängande bottenplatta med hjälp av en spårnings- och fjäderprincip. Ytterligare moduler kan läggas till i de öppna ändarna och konfigureras på instrumentbrädan.

Det utbildningsmaterial som medföljer ger förutom en detaljerad introduktion omfattande läromedel i hanteringen av fabriken. Innehåll är t.ex. Grunderna för industri 4.0, modulär produktion, intelligent sammankoppling, organisation av människa och teknik, Digital Twin, analys av sensordata i realtid och mycket mer.
