fischertechnik education 560840 Inlärningssfabrik 4.0 24V m. PLC-anslutningskort Tränings- och simuleringsmodell

fischertechnik lärandemiljö är en miljö som främjar lärande och förståelse av industri 4.0-tillämpningar inom yrkesskola och yrkesutbildning och som används för forskning, undervisning och utveckling vid universitet, företag och IT-avdelningar. Simuleringen är uppställningsprocessen, produktionsprocessen och leveransprocessen i digitaliserade och uppkopplade processsteg.

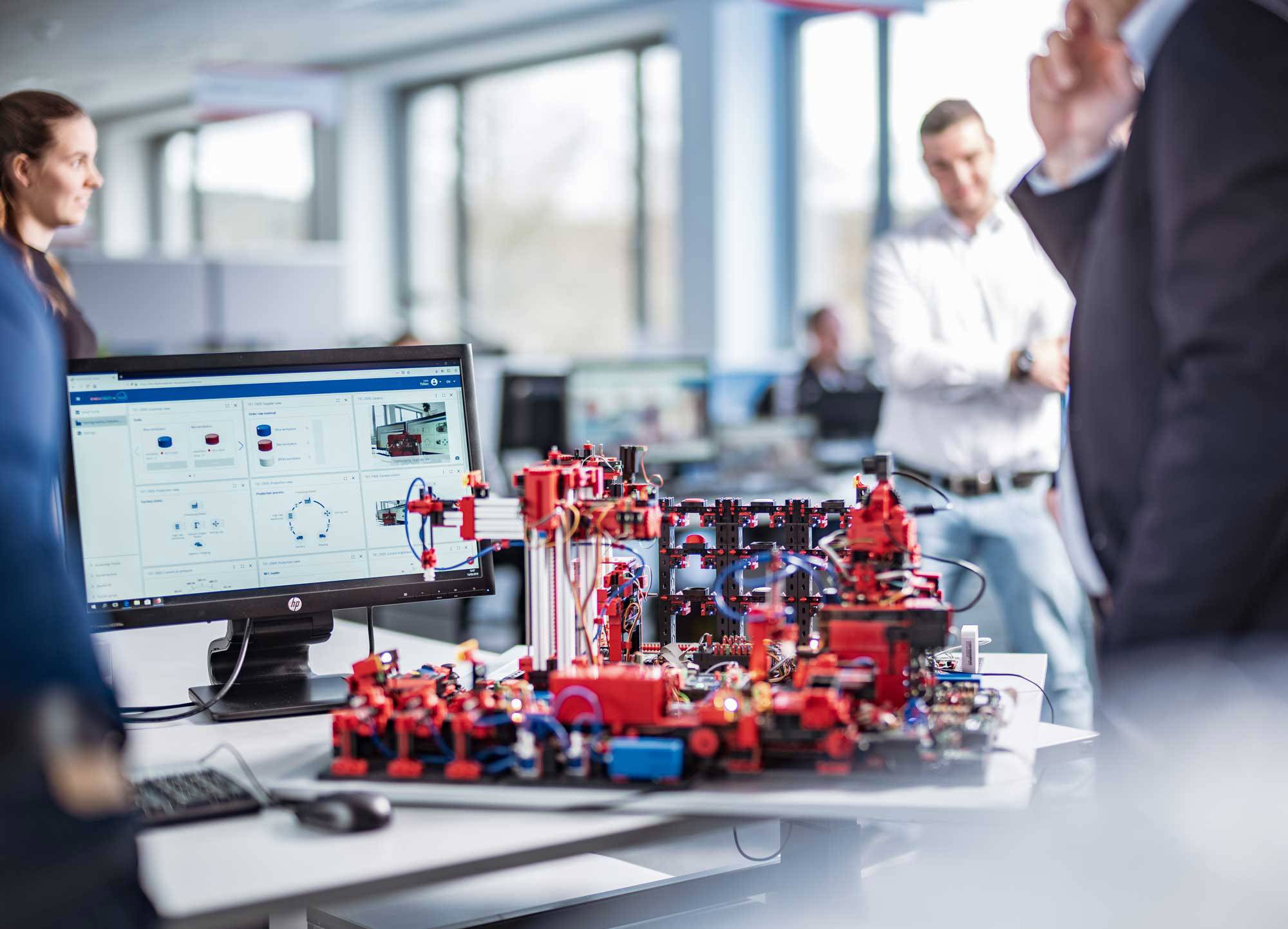

Fabrikabild

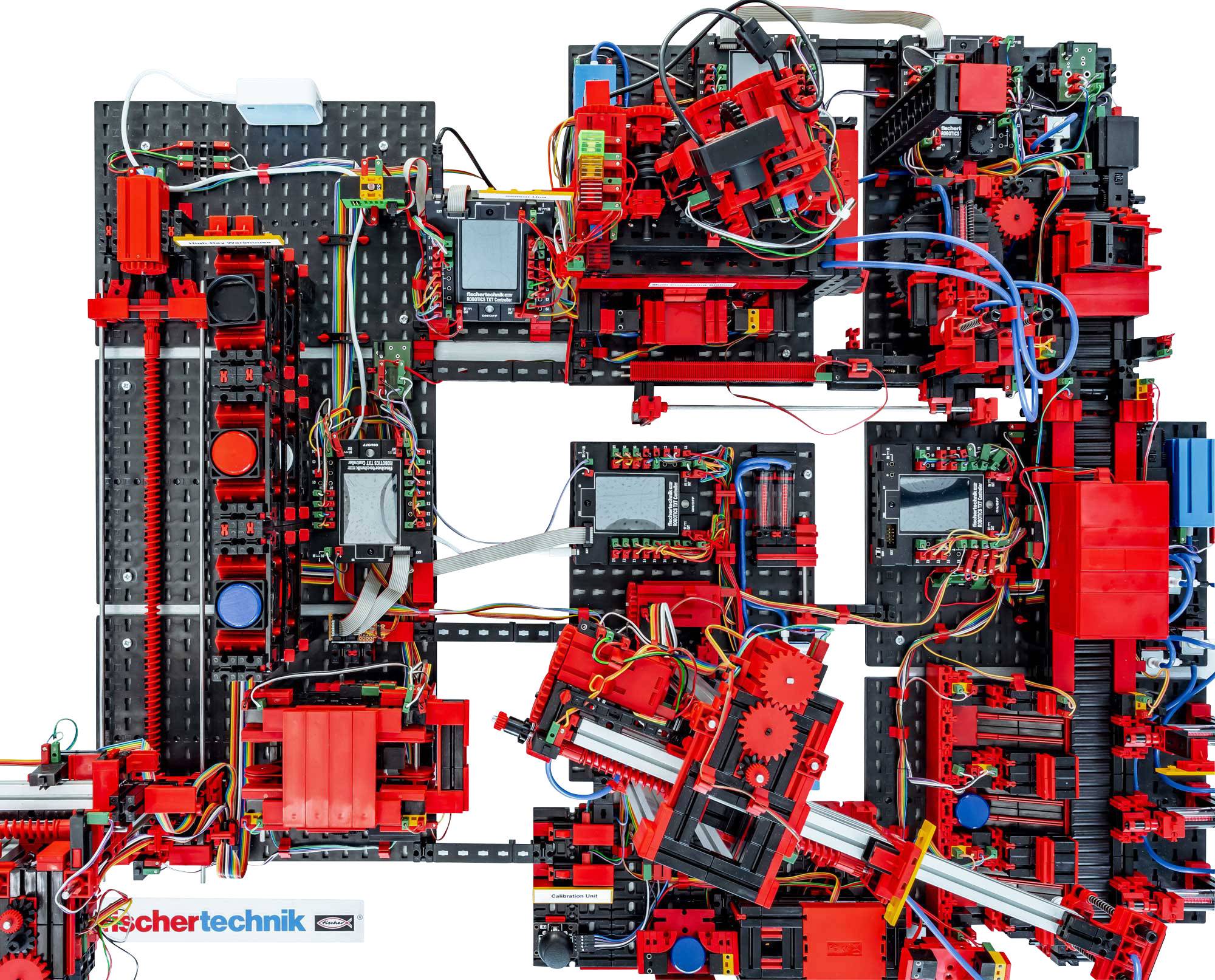

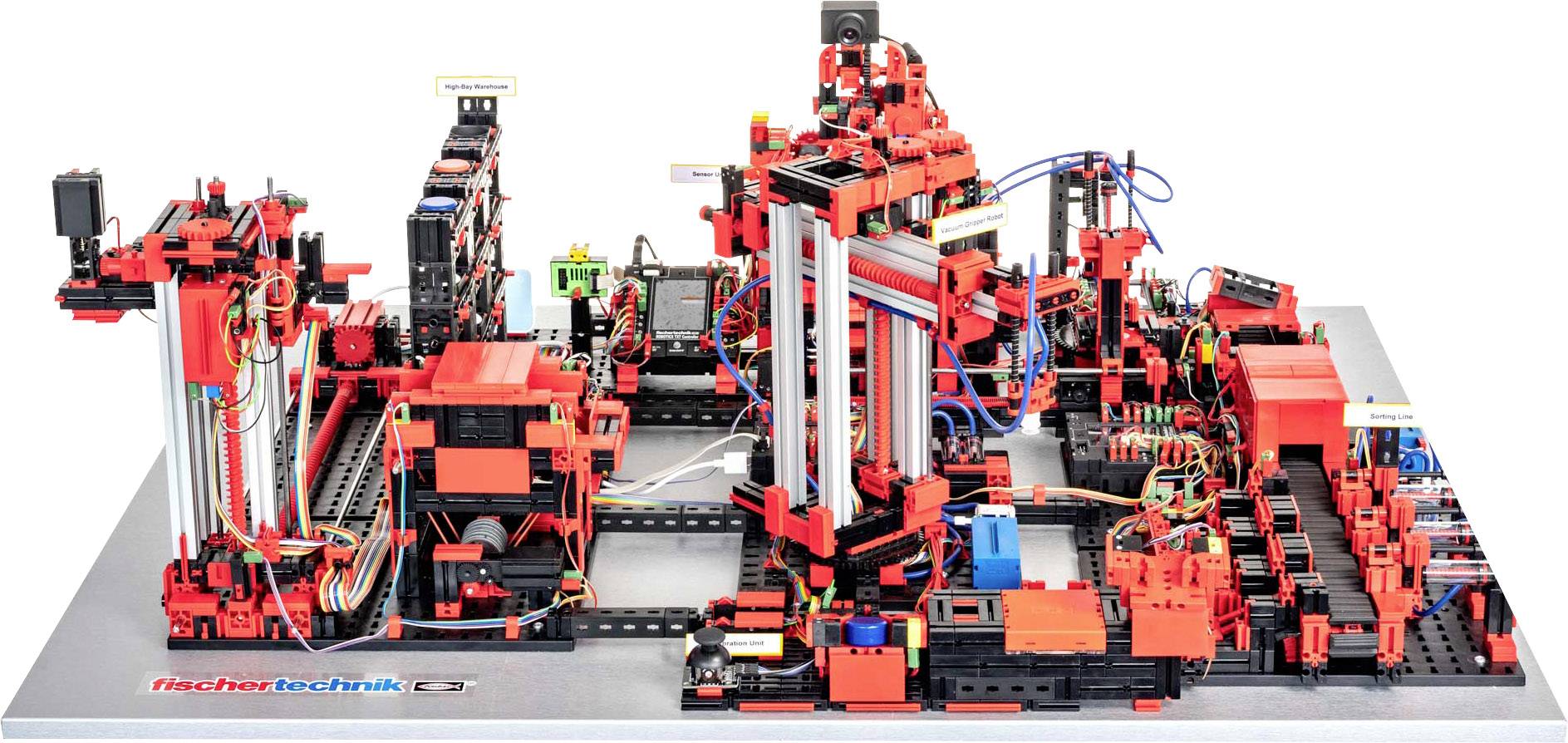

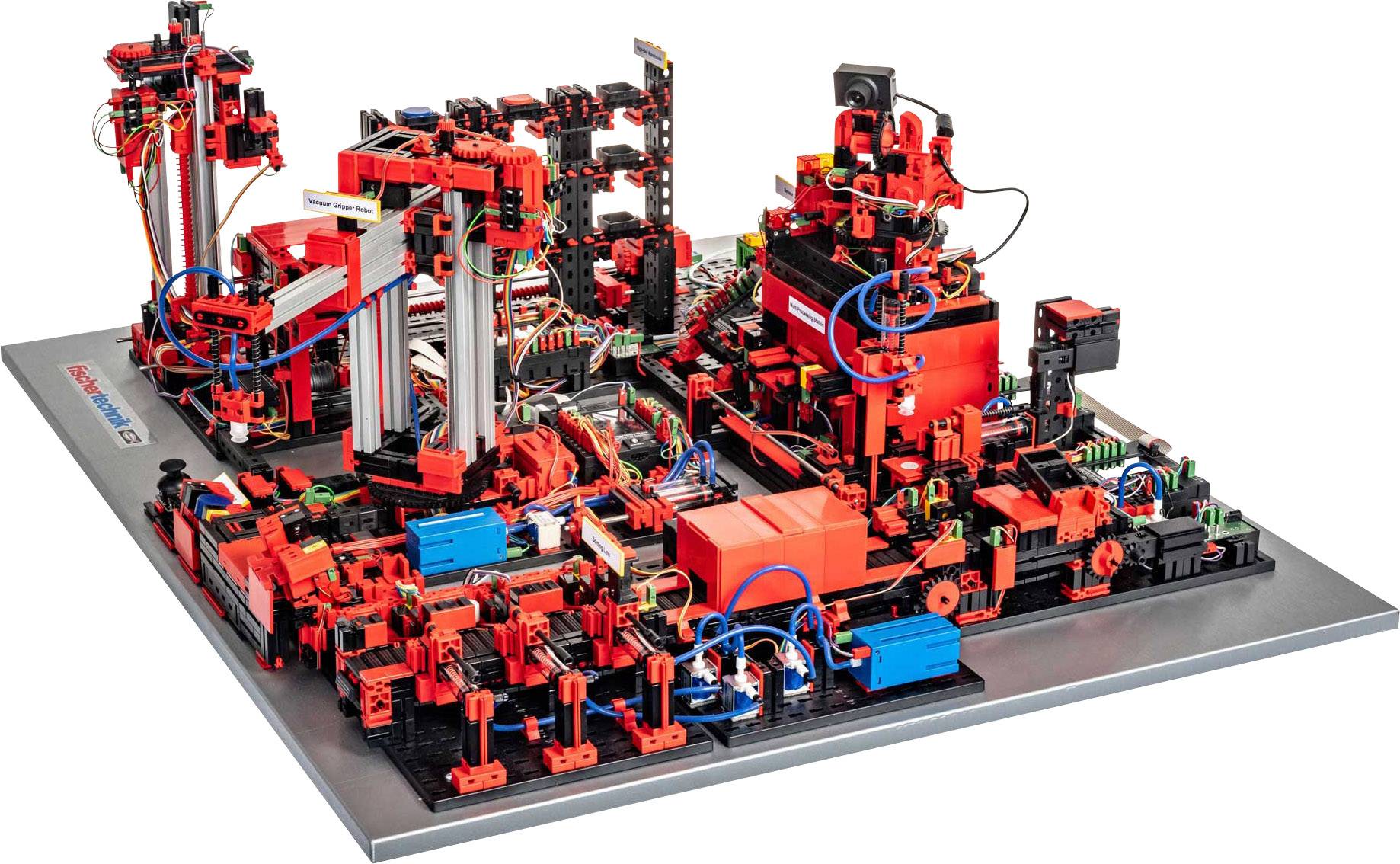

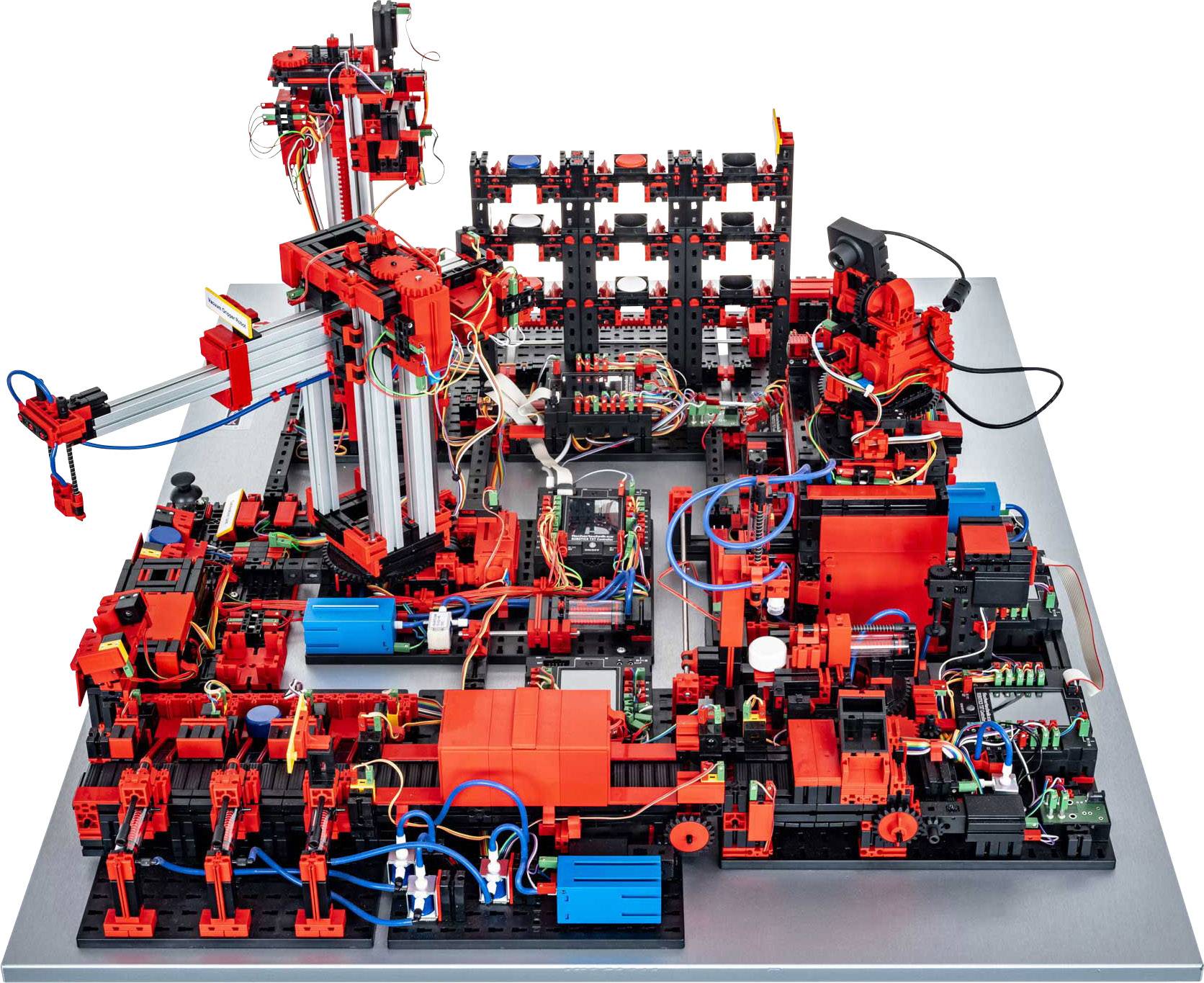

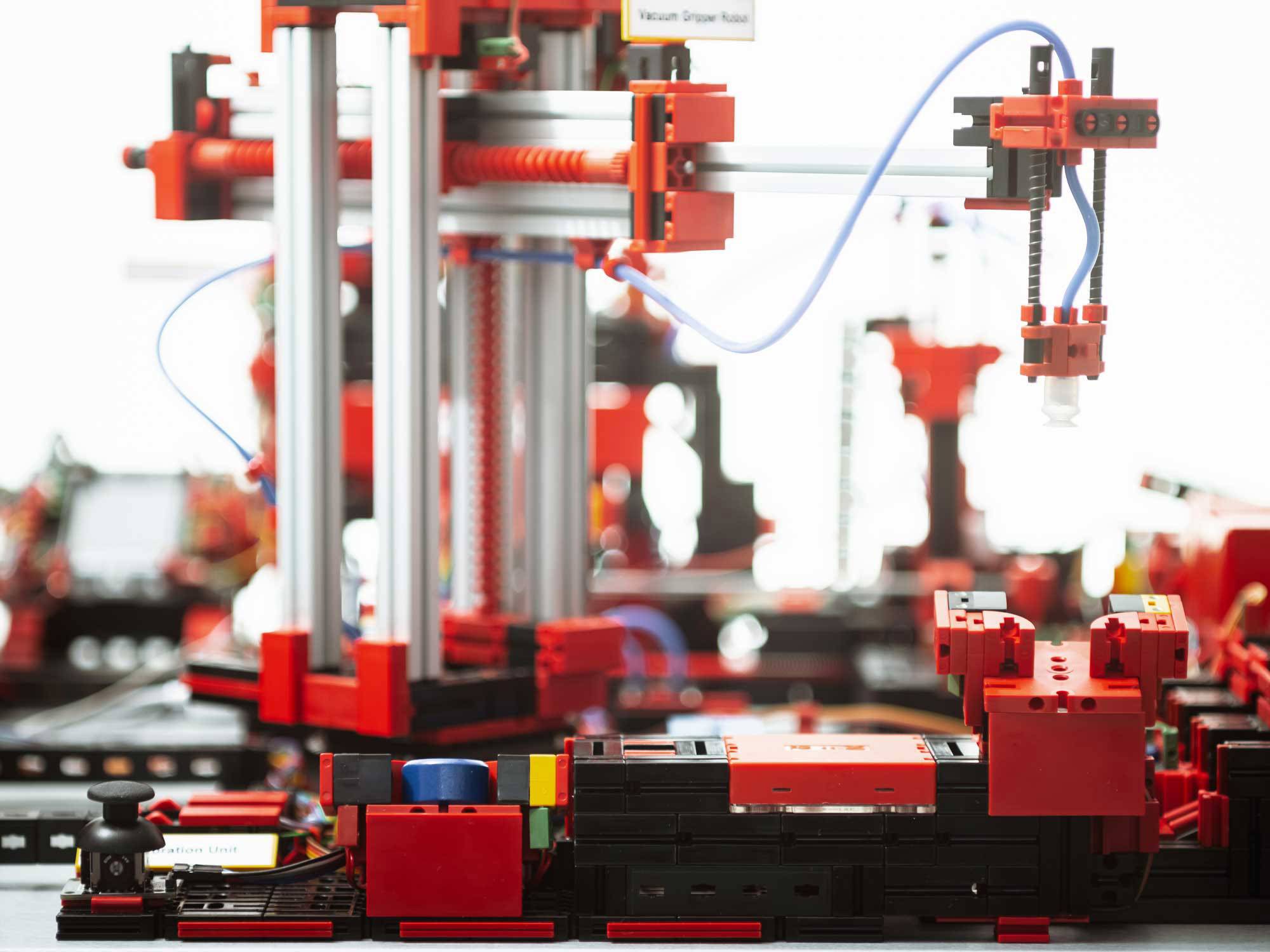

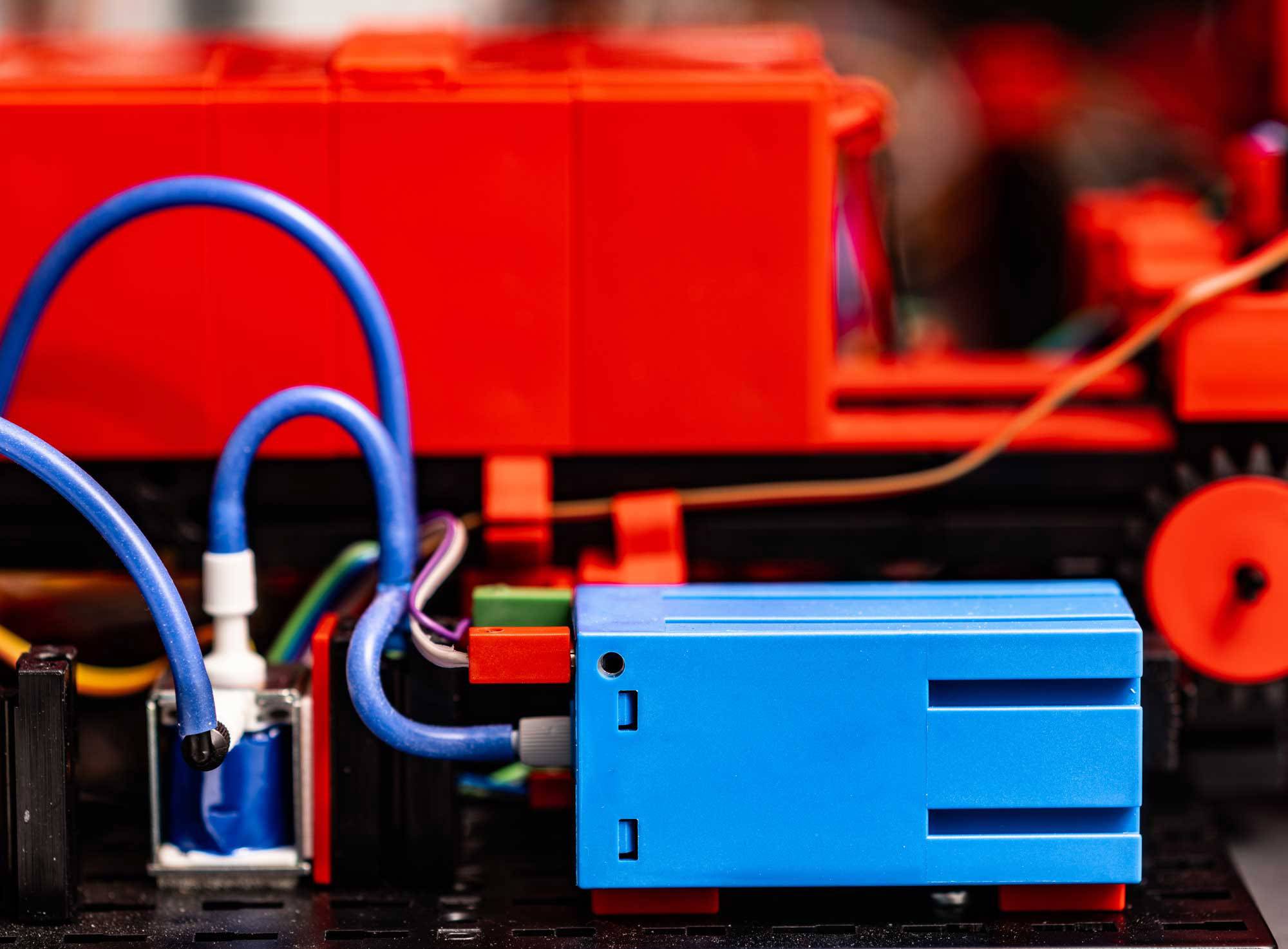

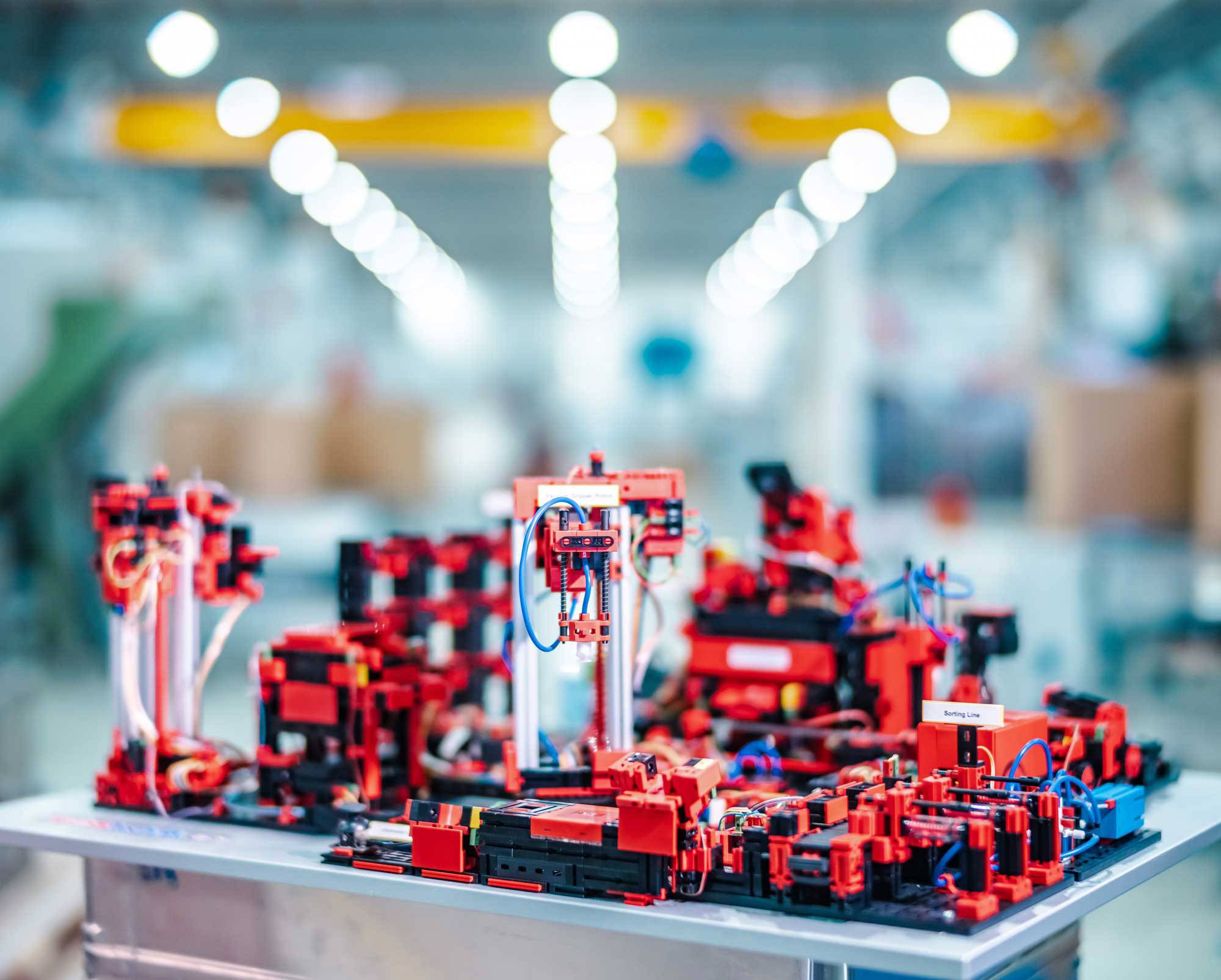

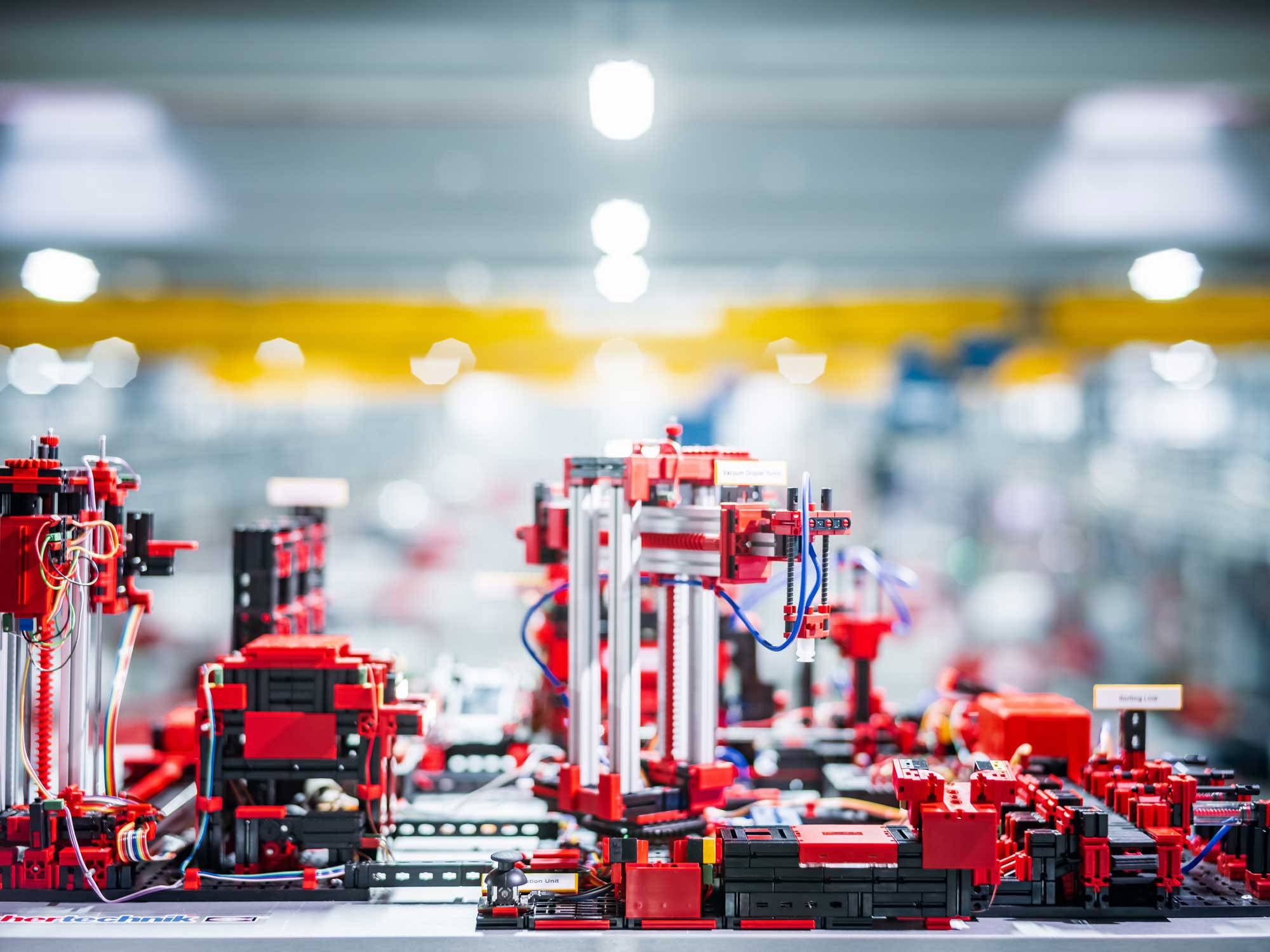

Inlärningsfabriken består av fabriks-moduler in- och utlagringsstation, vakuumsuggripare, höglagerlager, multibearbetningsstation med brännugn, en sorteringssträcka med färgigenkänning, en miljösensor samt en vridbar kamera. Efter leverans av råvaror sker inlagringen i höglager och efter beställning på instrumentbrädan, passerar arbetsstycken genom respektive fabriksmoduler och den aktuella statusen syns direkt på instrumentbrädan.

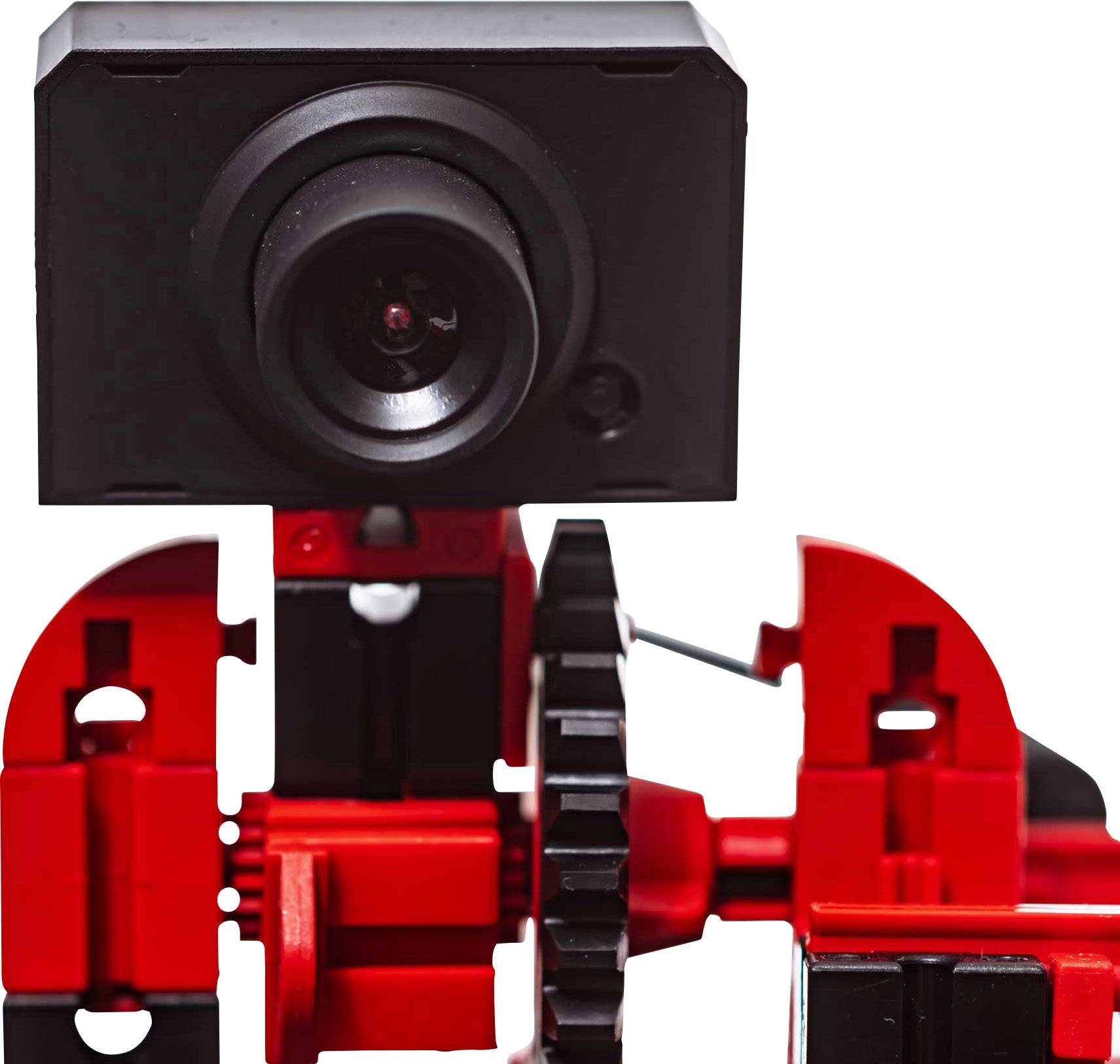

Den inbyggda väder-kombisensorn meddelar värden för temperatur, luftfuktighet, lufttryck och luftkvalitet. Kameran ser tack vare det vertikala och horisontella svängningsområdet in hela anläggningen och kan därför användas för en webbaserad fjärrövervakning.

De enskilda arbetsstycken spåras av NFC (Near Field Communication): Varje arbetsstycke får ett unikt identifieringsnummer (ID). Detta gör det möjligt att spåra och se den aktuella statusen för verken i bearbetningsprocessen.

Kontroll
Från fischertechnik inlärfabrik 4.0 24V finns det tre olika varianter, som skiljer sig åt i leveransen av styrningen. Denna variant är plug and play-lösningen. Här ingår styrning och allt är redan installerat med kablage.

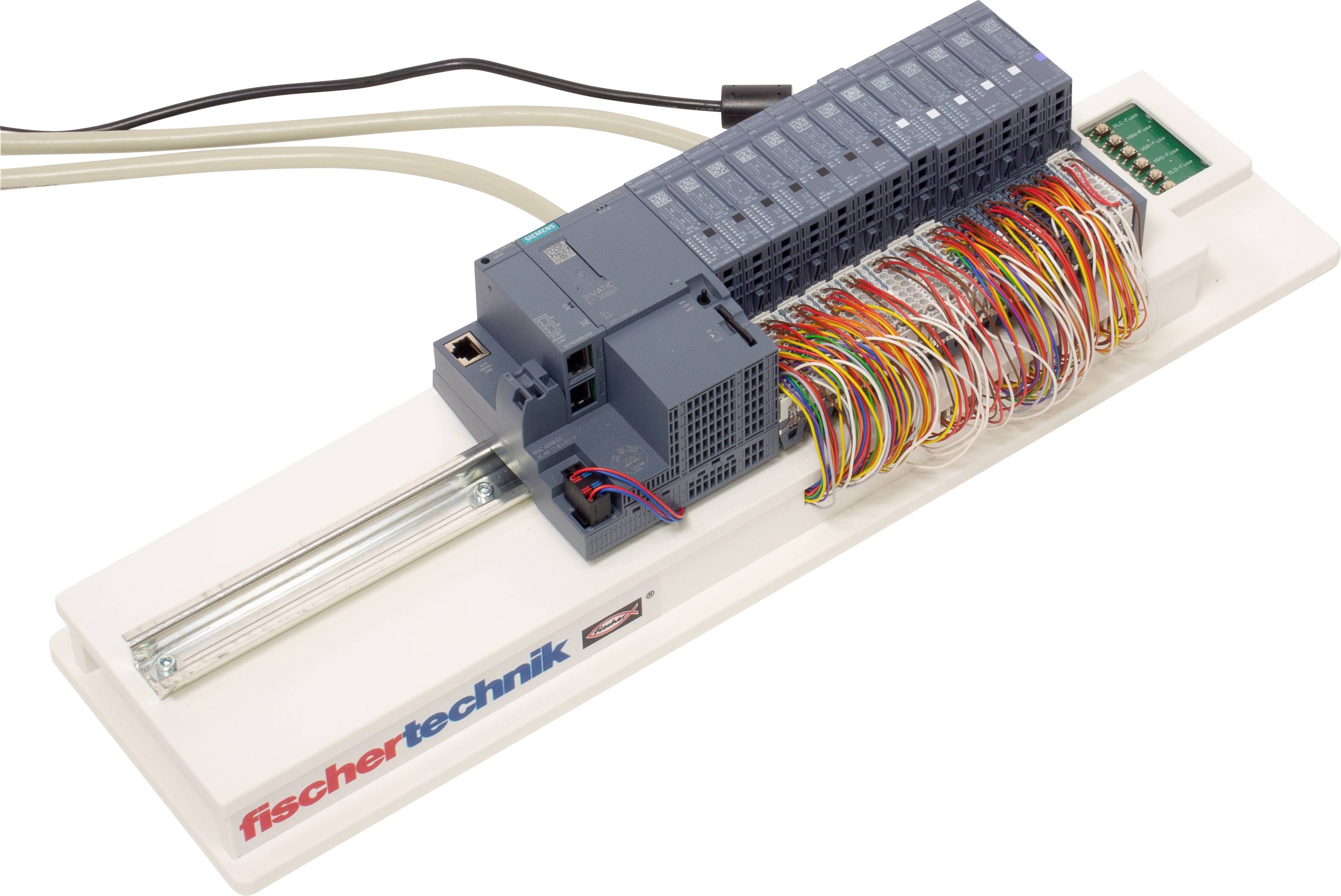

Inlärningsfabriken 4.0 24V komplett sats med SPS S7-1500 styrs av Siemens S7-1500. Detta ingår i leveransen. Både modellen och SPS är färdigkopplade, så att SPS bekvämt kan anslutas till modellen via två anslutningskablar. Ett klart skrivna exempelprogram (som strukturerad text, ST) ingår i leveransen. Programmet har utformats på grundval av Siemens S7-1500 och är skrivet i Siemens TIA Portal V.16.

Dessutom är en fischertechnik TXT Controller installerad. Denna får ström via adapterkortet och ger anslutning till fischertechnik Cloud. Dessutom kommunicerar TXT-styrenheten till MQTT på IoT-gatewayen (Raspberry Pi), som i sin tur översätter den till OPC-UA på SPS-styrningen. På så sätt kan å ena sidan de 9V-baserade komponenterna som väder-kombisensor, USB-kamera, ljussensor och NFC-läsare nås via MQTT-gränssnittet och läsas av på SPS. Ännu mer intressant är dock ytterligare en funktion för IoT-gatewayen, nämligen möjligheten att ansluta till ett eget moln. Inlärningfabriken 4.0 erbjuder maximal flexibilitet för respektive användare.

fischertechnik
Via den medföljande och i inlärningfabrik inbyggda WLAN-routern kopplas anslutning till fischertechnik Cloud. Använd webbläsaren Chrome eller Firefox. www.fischertechnik-cloud.com. Molnservern är belägen i Tyskland och säkerställer att de stränga europeiska kraven gäller för lagring av data. Personuppgifter skyddas i ett konto med tillgång till lösenord som använder den mycket säkra ”OAuth2” industristandarden. Alla skickade data till molnet skickas krypterat med utsläppsrätter (https-standard).

2 dashboard, Raspberry Pi och Node-RED

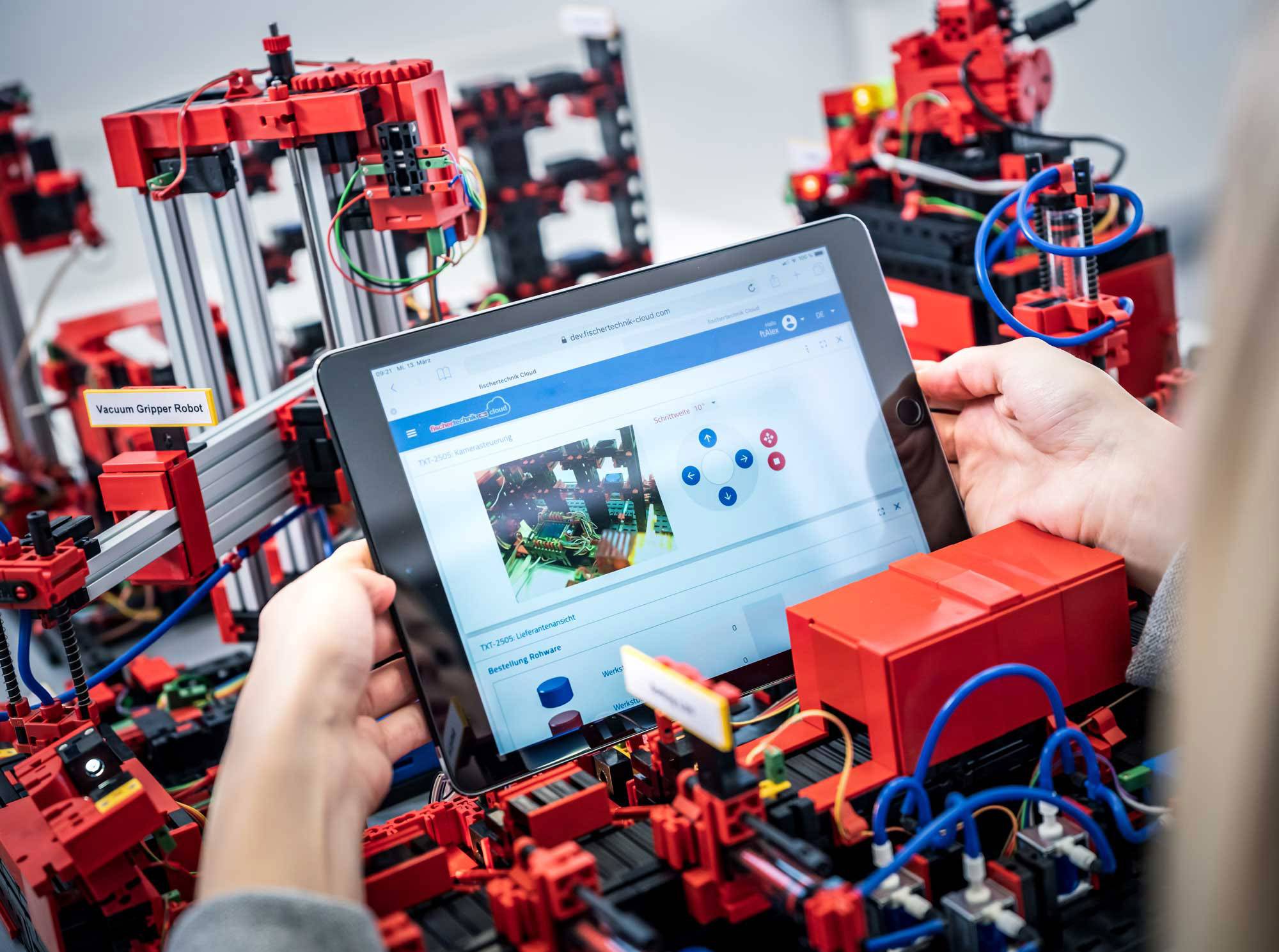

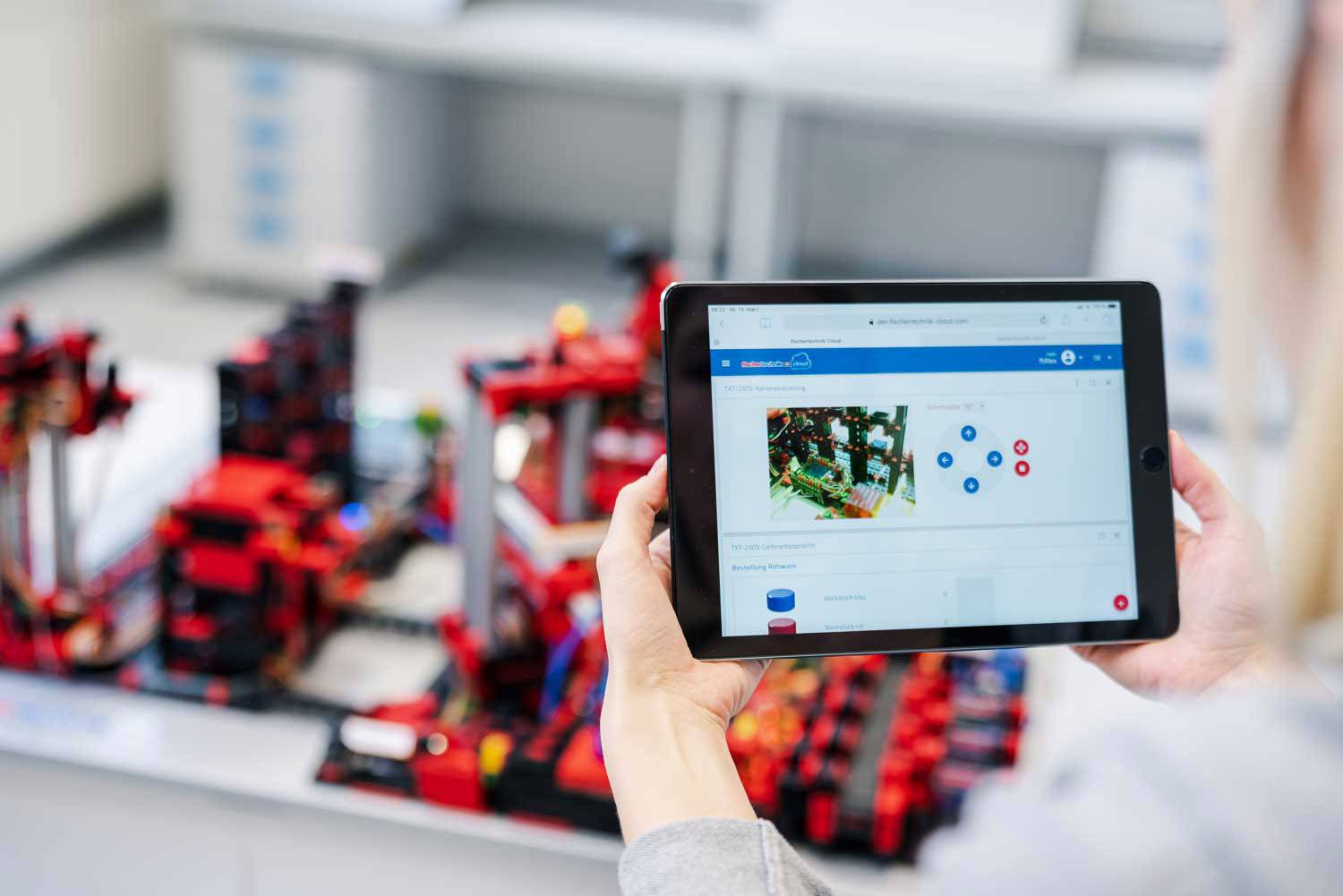

Den fischertechnik Dashboard i molnet kan styras via mobila enheter som tablet och smartphone samt på den bärbara och stationära datorn. Dessutom är en lokal dashboard som skapats med Node-RED, där Raspberry Pi (IoT-Gateway) implementeras, och via Node-RED kan även egna dashkort skapas.

De instrumentpaneler som ingår i inlärningfabrik 4.0 möjliggör visning av plattformar från tre olika perspektiv:
- kundvy
- leverantörsvision
- produktionsljus

När du är på kunden finns en nöjesshop-yta med varukorg, på vilken man kan beställa ett arbetsstycke och ha beställningen aktuell i korgen. Förloppet visas på ytan för kunden, så att denne informeras om beställningen.

I leverantörsbilden visas och visualiseras förfarandet för beställning av råvaror.

I produktionskiktet kan man fråga sig om fabriksstatus, produktionsprocess, lager, NFC/RFID-läsare samt sensorvärden.

Dessutom kan du här även styra kameran som övervakar produktionsvägen. Alla dessa funktioner styrs inom ett fönster och kopplas om via menyn.

I fabriksstatus visualiseras statusen för varje modul med hjälp av en trafikljusvisning. Om en produktionsstörning uppstår, vittras den genom en knapp när orsaken har rättats till och produktionen fortsätter. Enligt produktionsprocesserna är de olika stegen i produktionsprocessen visuellt förenklade genom förbundna noder. Den aktiva noden (=produktionsmodul) lyser grönt eller rött när det aktuella processsteget är under bearbetning live eller om det föreligger ett fel och väntar på korrigering.

Produktionsvy lagerbestånd visualiserar det aktuella lagret av arbetsstycken inklusive minimi- och maximilager. En beställningsmetod är sparad. Denna produktionsvy används endast för visualisering. Produktionsvisningen hos NFC/RFID-läsare visar data på arbetsstycket och kan användas för att läsa eller radera arbetsstycken manuellt. Rådata för NFC-taggar kan läsas av med en standard NFC-app från mobila enheter med NFC-läsare. Varje arbetsstycke har ett eget unikt ID och bildar följande data: Status, färg och tidsstämpel från leverans till leverans. Kameran styrs också från produktionsvyn och de inlästa värdena för miljösensorn kan ses här.
