Name: Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Mätomvandlare Antal reläutgångar: 2
Brand: Dold
SKU: 2359211
Availability: BackOrder

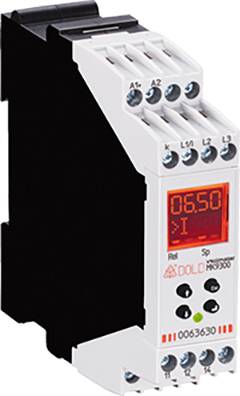

En digital tidreläenhet med röd LED-display visar '06,50'. Den har flera anslutningsklämmor längst upp och styrknappar längst ner.

Liknande avbildning

Typ av produkt

Mätomvandlare

Antal reläutgångar

Driftspänning

24 V/DC

Typ

MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Mätingångar

Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 2 dec.

Antal

Styck

Toal (3 512,00 kr / stycken)

3 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Nominell frekvens 50 / 60 Hz
Frekvensområde: 45 400 Hz
Strömförbrukning: 50 mA
Spännings-mätingång L1/L2/L3
Nominell spänning 3 AC 400 V.
MÄTOMRÅDE UM: 3 AC 24 400 V
Nominell frekvens 50 / 60 Hz
Frekvensområde: 1 400 Hz
Strömmätingång i / k.
Nominell ström AC 12 A.
Mätområde: AC 100 mA... 12 A
Överlastningsförmåga
Permanent 16 A.
Kortfristigt < 10 s: Max. 25 A.
Överlast i strömområdet håller på att genomföras
Led:en blinkar snabbt.
Nominell frekvens 50 / 60 Hz
Frekvensområde: 45 400 Hz
Inställningsområde (absolut, med knapp och LCD-display)
Noggrannhet vid nominell frekvens (i % av inställningsvärdet): ± 4 %
Hysteres (i % av justeringsvärdet): 0,2... 50 % av utlösningsvärdet
Responstid < 350 ms (f > 10 Hz)
Inställbar aktiveringsfördröjning tv: 0... 10 s (i steg om 0,1 s)
Inställbar startfördröjning ta : 0,2 ... 10 s (i steg om 0,1 s)
Utgångskrets (REL1: 11/12/14; REL2: 21/22/24)
Kontaktbestyckning: 1 växlare
Termisk ström i th: 2 x 4 A.
Brytförmåga enligt AC 15 slutande: 3 A/AC 230 V IEC/en 60947-5-1
ÖPPNARE 1 A/AC 230 V IEC/EN 60947-5-1
EFTER DC 13 SLUTARE: 1 A/DC 24 V IEC/EN 60947-5-1
ÖPPNARE 1 A/DC 24 V IEC/EN 60947-5-1
Elektrisk livslängd enligt AC 15 vid 3 A, AC 230 V: 2 x 105 omslagscykler IEC/en 60947-5-1
Tillåten kopplingsfrekvens 1800 / h.
Kortslutningsskydd max. smältsäkring 4 A GG / GL IE
Mekanisk livslängd 30 x 106 omslagscykler

Typ: MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Typ av produkt: Mätomvandlare

Antal reläutgångar: 2

Mätingångar: Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Driftspänning: 24 V/DC

Mått.: (B x H) 22.5 mm x 90 mm

Inbygg-nadsdjup: 99 mm

Vikt: 140 g

Bredd: 22.5 mm

Höjd: 90 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Mätomvandlare Antal reläutgångar: 2

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Mätomvandlare Antal reläutgångar: 2

Beskrivning

Det universella mätrelät MK 9300N / MH 9300 från VARIMETER PER serie övervakar samtidigt upp till 9 olika parametrar, som över-, under-, fönsterspänning, spänningsasymmetri, Över- / underström, cos phi, aktiv-, skenbar och reaktiv effekt, frekvens och fasföljd. Mätning i trefasiga och enfasnät är enkelt och utan omfattande kabeldragning möjlig. Tack vare menystrukturen är de multifunktionella mätreläerna enkla och intuitiva att använda. Den tidiga upptäcka hotande funktionsavbrott och förebyggande underhåll förhindrar kostsamma skador och som användare drar du nytta av driftsäkerheten och den höga tillgängligheten i din anläggning.

· multifunktionellt mätrelä enligt en 60255-1
· spänningsövervakning (1- och 3-fas)
· strömövervakning
· frekvensövervakning
· Fasvinkel cos phi
· fasföljd, närvaro, asymmetri
· effekt aktiv, reaktiv och skenbar effekt
· tillslagsfördröjning
· ställbar hysteres 0,2... 50 % av utlösningsvärdet
· Fellagring
· LCD-display för aktuella mätvärden
· reläutgång
1 växlande
· reläfunktion arbets-/viloström kan kopplas om

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
