Name: Dold LG5929.60/61 AC/DC24V 0064092 Utökningsmodul Antal reläutgångar: 6
Brand: Dold
SKU: 2359246
Availability: BackOrder

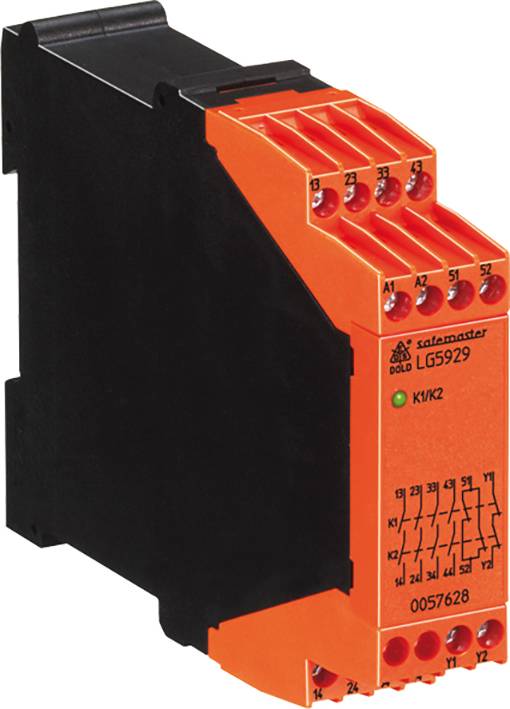

En orange-svart elektronisk enhet med anslutningar och LED-indikatorer. Påtryckt: 'LG5929' och kretsschemasymbol.

Liknande avbildning

Typ av produkt

Utökningsmodul

Antal reläutgångar

Driftspänning

24 V/AC

24 V/DC

Typ

LG5929.60/61 AC/DC24V

Mått.

(B x H) 22.5 mm x 90 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 2 dec.

Antal

Styck

Toal (2 232,00 kr / stycken)

2 232,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Övervakningsrelä

Säker kontaktförlängning

Tekniska specifikationer

Kontaktbestyckning: 5 slutare, 1 öppnare för återkopplingskrets
Responstid: Max. 20 ms
Frånslagstid: Max. 35 ms
Kontakttyp: Relä, tvångsstyrning
Nominell utgångsspänning: AC 250 V.
Termisk ström ith: Max. 8 A se gränskurva för summaströmmen
Brytförmåga enligt AC 15 slutande: 3 A/AC 230 V IEC/en 60947-5-1
ÖPPNARE 2 A/AC 230 V IEC/EN 60947-5-1
ENLIGT DC 13 SLUTARE 2 A/DC 24 V IEC/EN 60947-5-1
ÖPPNARE 2 A/DC 24 V IEC/EN 60947-5-1
Enligt DC 13 slutare: 4 A / 24 V vid 0,1 Hz IEC/en 60947-5-1
Öppnare: 4 A / 24 V vid 0,1 Hz IEC/en 60947-5-1
Elektrisk livslängd enligt AC 15 vid 2 A, AC 230 V: 105 omslagscykler IEC/en 60947-5-1
Tillåten brytfrekvens: 1200 omslagscykler/h.
Kortslutningsskydd max. smältsäkring 10 A GG / GL IEC/en 60947-5-1
Max. automatsäkring: B 6 A.
Mekanisk livslängd 20 x 106 omslagscykler
Temperaturområde drift: - 25... + 55 °C
Lagring: - 25 + 85 °C

Typ: LG5929.60/61 AC/DC24V

Typ av produkt: Utökningsmodul

Antal reläutgångar: 6

Driftspänning: 24 V/AC
24 V/DC

Mått.: (B x H) 22.5 mm x 90 mm

Inbygg-nadsdjup: 121 mm

Vikt: 205 g

Bredd: 22.5 mm

Höjd: 90 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Utökningsmodul Antal reläutgångar: 6

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Utökningsmodul Antal reläutgångar: 6

Beskrivning

Om fler säkerhetskretsar behövs än en säkerhetsmodul tillhandahålls, används expansionsmodulen LG 5929. Det ger en säker och tillförlitlig kontaktvariation och kontaktförstärkning av säkerhetsmoduler med övervakning av spårningskretsen. Expansionsmodulen har tvångsstyrda kontakter och kan levereras med olika kontaktkombinationer.

· motsvarar tillsammans med en lämplig kopplingsenhet
Prestandanivå (PL) e och kategori 4 enligt en ISO 13849-1
SIL-REAL-REMOTS (SIL CL) 3 · enligt IEC/en 62061
Safety Integrity Level: SIL 3 · enligt IEC/en 61508
· enligt en 50156-1 för förbränningsanläggningar
Kan även aktiveras med säkerhetsriktade halvledarutgångar (BWS, nödstopp etc.)
· redundanta och tvångsstyrda kontakter
· utgång: Max. 5 slutare eller 4 slutare/1 öppnare, 1 öppnare för återkopplingskrets
· för 1- eller 2-kanaliga gestaltning
· visning av drifttillstånd
· ledaranslutning: Även 2x 1,5 mm2 med hylsa och plastkragar, eller 2 x 2,5 mm2 massiv
· 22,5 mm bredd

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
