Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Ström-övervakningsrelä Antal reläutgångar: 1

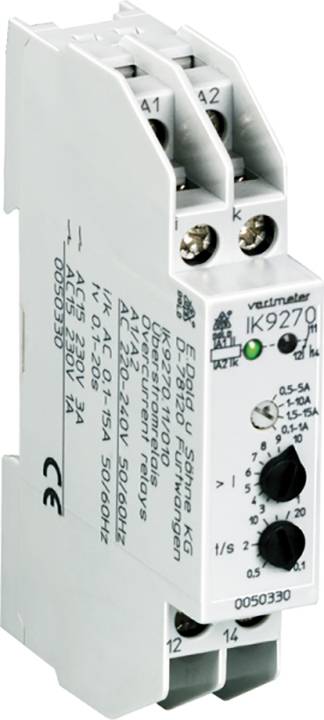

Strömövervakningsrelä med inställningsknappar för styrning av driften; lämplig för växelström 230 V, vid 50/60 Hz.
Liknande avbildning
Typ av produkt
Ström-övervakningsrelä
Antal reläutgångar
1
Driftspänning
230 V
400 V
Typ
IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S.
Mätingångar
1-phasig Messbereiche (Nennfrequenz 50 ... 400 Hz): 0.1 ... 15 A
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans ons 2 dec.
Antal
Toal (2 472,00 kr / stycken)
2 472,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Mätkretsar: 1-fas
  • Mätområden (nominell frekvens 50... 400 Hz)
  • 0,1 15 A
  • 4 delområden via vridströmbrytare
  • inställbar: 0,1 1 A; 0,5 5 A; 1 10 A; 1,5 Max. 15 A Kontinuerlig ström 20 A vid 50 °C 15 A vid 60 °C.
  • Inställning av mätvärdet: Steglöst i mätområdet
  • Frikopplingsförhållande (hysteres): CA. 4 % av inställningsvärdet, fast inställt
  • Repeterbarhet: ≤ ± 1 %
  • Tidsfördröjning tv: 0,1 inställbar 20 s.
  • HJÄLPSPÄNNING UH: AC/DC 24 V, AC 220... 240 V
  • Spänningsområde:
  • För AC: 0,8 1,1 UH
  • För DC: 0,8 1,25 UH
  • Nominell förbrukning vid AC 230 V 3,2 VA
  • VID DC 24 V 0,8 W.
  • Nominell frekvens 50 / 60 Hz
  • Frekvensområde: ± 5 %
  • Kontaktbestyckning: 1 växlare
  • Termisk ström ith: 5 A.
  • Brytförmåga enligt AC 15 slutande: 3 A/AC 230 V IEC/en 60947-5-1
  • ÖPPNARE 1 A/AC 230 V IEC/EN 60947-5-1
  • Elektrisk livslängd enligt AC 15 vid 1 A, AC 230 V slutare:3 x 105 omslagscykler IEC/en 60947-5-1
  • Kortslutningsskydd max. smältsäkring 4 A GG / GL IEC/en 60947-5-1
  • Mekanisk livslängd > 50 x 106 omslagscykler
  • Temperaturområde drift: - 20... + 60 °C
  • Förvaring: - 25 + 60 °C
  • Ledaranslutning: Skruvklämmor
Typ

IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S.

Typ av produkt

Ström-övervakningsrelä

Antal reläutgångar

1

Mätingångar

1-phasig Messbereiche (Nennfrequenz 50 ... 400 Hz): 0.1 ... 15 A

Driftspänning

230 V

400 V

Mått.

(B x H) 17.5 mm x 90 mm

Inbygg-nadsdjup

61 mm

Vikt

70 g

Bredd

17.5 mm

Höjd

90 mm

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2359286 Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Ström-övervakningsrelä Antal reläutgångar: 1

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2359286 Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Ström-övervakningsrelä Antal reläutgångar: 1

Beskrivning

Överströmsövervakning i vrid- och växelströmsnät.

· Enligt IEC/en 60 255-1
· 1-fas
· Mätområden från AC 0,1... 100 A.
· Aktiveringströskvärdet kan ställas in
· Hysteres fast inställd
· Inställbar brytfördröjning
· Viloströmsprincip (utgångsrelä ej aktiverat)
· Valfri arbetsströmprincip (utgångsrelä aktiverat vid fel)
· LED-display
· Med hjälpspänning
· Hjälpkrets - galvaniskt separerad mätkrets
· 61 mm monteringsdjup och underliggande anslutningsplintar för installations- och Industrifördelare enligt din 43 880
· 17,5 mm bredd.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
