Dobot Magician Sensor Kit ES-MG-SKIT-01E Påbyggnadsmodul
EAN:
Fabrikatsnr.
Artikelnr.:
3 Styck
Antal
Toal (3 432,00 kr / stycken)
3 432,00 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
Tekniska specifikationer
- - Joystick
- Kommunikationssätt: I2C
- Kabeldragning universell sensorkabel
- X/Y-utgångsvärde 10 - 250
- Z-utgångsvärde 0 (frisläppt); 1 (intryckt)
- Spänning 5 V
- Strömstyrka: 50 mA
- - Dubbelknapp
- Kommunikationssätt IO
- Kabeldragning universell sensorkabel
- Spänning 5 V
- Utgångsvärde för knapp 0 (frisläppt); 1 (intryckt)
- Ström 50 mA
- PIR-sensor
- Kommunikation io
- Kabeldragning universell sensorkabel
- Registreringsräckvidd: 150 cm
- Fördröjningstid 2 sekunder
- < Induktionsområde 100°
- Statisk ström < 60 uA
- Drifttemperatur -20 till 80 °C
- Spänning 5 V
- Ström 50 mA
- - Gestsensor
- Kommunikationssätt: I2C
- Kabeldragning universell sensorkabel
- Stödda gester uppåt, nedåt, åt höger, åt vänster, framåt, bakåt, medurs, moturs
- Effektiv avkänningsräckvidd 5–15 cm
- Spänning 5 V
- Ström 50 mA
- - Fotoelektrisk sensor
- Kommunikationssätt IO
- Kabeldragning universell sensorkabel
- Värdeområde 0 (utan avskärmning); 1 (med avskärmning)
- Standardregistreringsmiljö solljus under 10000 lux, glödlampa under 3000 lux
- Objekt som är transparent eller ogenomskinligt
- Drifttemperatur -25 till 55 °C
- Responstid < 2 ms
- - Ljudsensor
- Kommunikationsläge ADC
- Kabeldragning universell sensorkabel
- Värdeområde 0 till 1023
- Känslighet (48 dB till 52 dB) vid 1 kHz
- Mikrofonimpedans 2,2 kOhm
- Mikrofonfrekvens 16 till 20 kHz
- SNR S/N 54 DB
- - Fuktighetssensor
- Kommunikationssätt: I2C
- Kabeldragning universell sensorkabel
- Temperaturområde 0 till 60 °C/±1 °C.
- Fuktområde 10 till 90 % RH ±5 %RH
- Spänning 5 V
- Ström 50 mA
- - Färgsensor
- Kommunikationssätt: I2C
- Kabel för universell sensorkabel
- Resultat från färg 0 (ingen färg), 1 (röd), 2 (grön), 3 (blå), 4 (gul). 5 (svart); 6 (vit)
- RGB-färgvärde 0-200 (ett högre värde innebär en mörkare färg)
- Spänning 5 V
- Strömstyrka: 50 mA
- - Lysdiod-modul
- Kommunikationssätt monoblock
- Kabeldragning universell sensorkabel
- RGB-område 0 ~ 100 %
- Spänning 5 V
- - Ljussensor
- Kommunikationssätt: I2C
- Kabel för universell sensorkabel
- Resultat från färg 0 (ingen färg), 1 (röd), 2 (grön), 3 (blå), 4 (gul). 5 (svart); 6 (vit)
- RGB-färgvärde 0–200 (ett högre värde står för en mörkare färg)
- Spänning 5 V
- Ström 50 mA
- - Roterande potentiometer
- Utgångsspänning 0 ~ 2500 mV
- Kommunikationsläge ADC
- Kabeldragning universell sensorkabel
- Återställ för ljusstyrka 0 ~ 407 (extrema variationer är normala)
- Spänning 5 V
- Ström 50 mA
- - Mikroservo
- Kommunikationsläge PWM
- Kabeldragning universell sensorkabel
- Servohastighet 0,1 mp/60°/4,8 V; 0,09 mp/60°/6,0 V.
- Vridmoment 1,6 kg*cm/4,8 V; 1,8 kg*cm/6,0 V.
- PWM-frekvens 50 Hz/0,5~2,5 MS
- Spänning: 4,8 V och 6,0 V
- Tomgångsström: 60 mA
- AI-kamera
- Storlek 50 mm x 44 mm x 25 mm
- CMOS 1/4 tum
- Bildpixel 1 M
- Bildformat YUV/MJPG
- Dataformat 240*320 // 640*480 // 1280*720
- Maximal bildbearbetningshastighet 1280*720@30 fps
- Kamerainställningar mättnad, kontrast, skärpa
- Vitbalans automatisk
- Exponering: Auto
- Drifttemperatur: 0 - 50 °C
- Spänning 5 V
- USB 2.0-gränssnitt
- Toningång integrerad mikrofon
- Kameravinkel 0 ~ 135 ° funktioner Ansiktsidentifikation, bildavkänning, OCR-textigenkänning osv.
- – Magic Box
- MCU ARM 32-bitars Cortex-M4
- Kommunikation USB-Virtual-seriell port/seriell port/Bluetooth
- Huvudfrekvens 168 MHz
- Programmeringsspråk MicroPython
- Spänning 100 V - 240 V AC, 50/60 Hz
- Programvara DobootStudio/DobotLab
- INGÅNGSSPÄNNING 12 V == 5 A DC
- Vikt 98 g
- Drifttemperatur -5 °C till 45 °C
- Storlek 95 mm x 80 mm x 21,5 mm
- Effekt max. 60 W.
- Typ av produkt
Påbyggnadsmodul
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3461444 Dobot Magician Sensor Kit ES-MG-SKIT-01E Påbyggnadsmodul
Beskrivning

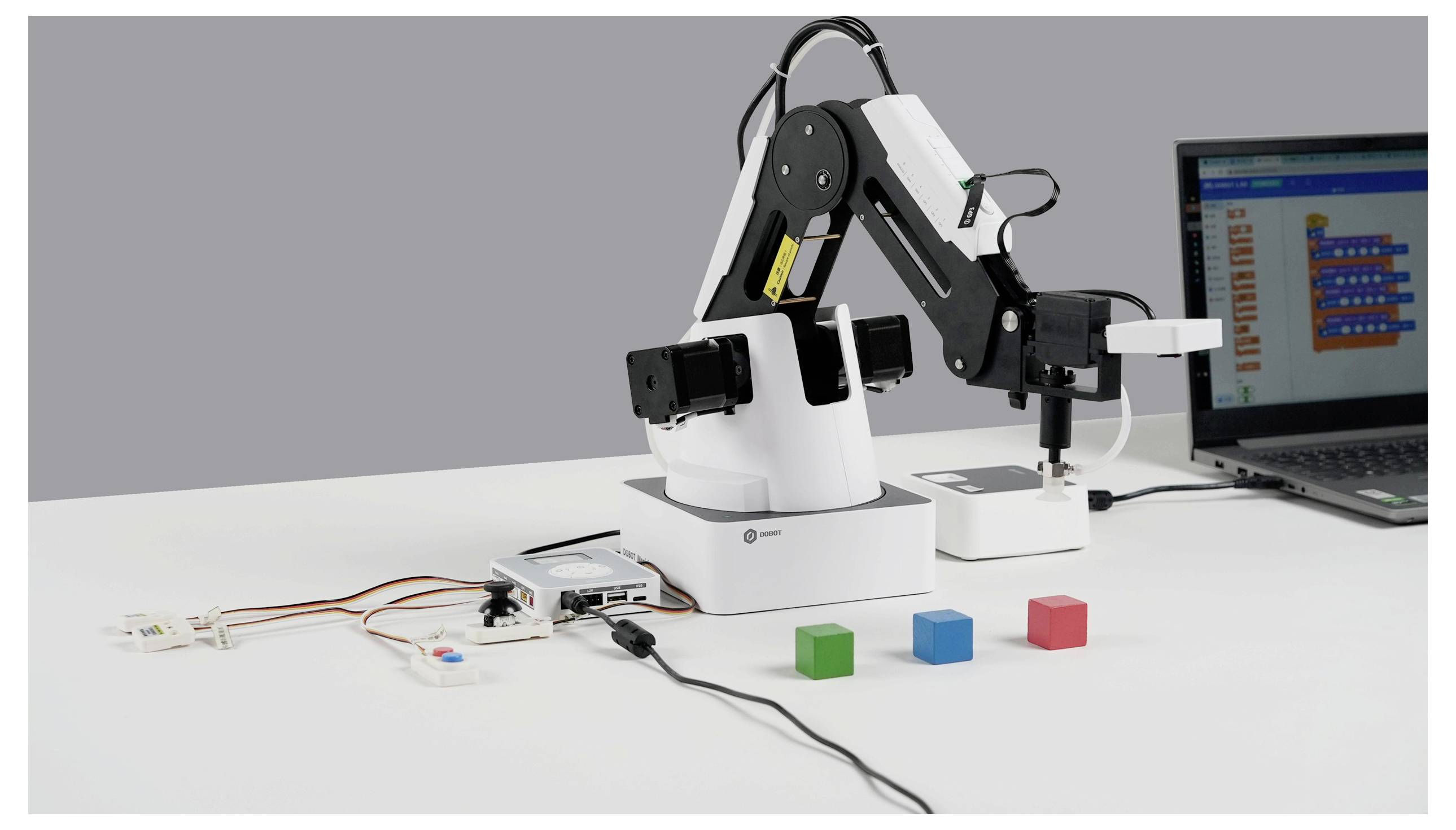

DOBOT transportbands-sensorkit är det perfekta komplementet till DOBOT robotarmar Magician och Magician lite. Den har utvecklats för att simulera principerna industriell automatisering i praktiken. Den här satsen gör det enkelt och effektivt att skapa en mini-produktionslinje och erbjuder en perfekt plattform för att lära sig samarbete mellan robotar och sensorer.
HUVUDFUNKTIONER:
Mångsidiga sensorer: Med den medföljande färgsensorn och fotocellen (Photoelectric switch) kan objekt upptäckas och sorteras efter färg eller närvaro. Detta gör det möjligt att utföra komplexa sorterings- och fördelningsuppgifter.
Smidig integrering: Transportbandet kan sömlöst anslutas till robotarmarna från Dobot. Den anpassningsbara hastigheten och det exakta registreringsområdet för sensorerna ger ett tillförlitligt arbetssätt, som uppfyller kraven för verklighetstrogna fabrikstumgeationer.
Praktiskt lärande: Satsen passar utmärkt för användning inom utbildning och ingenjörsvetenskap. Med de medföljande färötarna i trä kan användaren direkt förstå och programmera processer inom en automatiserad produktion.
DOBOT transportbands-sensorkit är därmed ett oumbärligt verktyg för alla som vill kunna hantera robotteknik, automatiseringsteknik och industriella processer.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
HUVUDFUNKTIONER:
Mångsidiga sensorer: Med den medföljande färgsensorn och fotocellen (Photoelectric switch) kan objekt upptäckas och sorteras efter färg eller närvaro. Detta gör det möjligt att utföra komplexa sorterings- och fördelningsuppgifter.
Smidig integrering: Transportbandet kan sömlöst anslutas till robotarmarna från Dobot. Den anpassningsbara hastigheten och det exakta registreringsområdet för sensorerna ger ett tillförlitligt arbetssätt, som uppfyller kraven för verklighetstrogna fabrikstumgeationer.
Praktiskt lärande: Satsen passar utmärkt för användning inom utbildning och ingenjörsvetenskap. Med de medföljande färötarna i trä kan användaren direkt förstå och programmera processer inom en automatiserad produktion.
DOBOT transportbands-sensorkit är därmed ett oumbärligt verktyg för alla som vill kunna hantera robotteknik, automatiseringsteknik och industriella processer.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Joystick
- Kommunikationssätt: I2C
- Kabeldragning universell sensorkabel
- X/Y-utvärde 10 - 250
- Z-Utvärderingsvärde 0 (reserverad); 1 (tryckt)
- Spänning 5 V
- Ström 50 mA
- Dual-knapp
- Kommunikationssätt IO
- Kabeldragning universell sensorkabel
- Spänning 5 V
- Knapp-utvärde 0 (frisläppt); 1 (intryckt)
- Ström 50 mA
- PIR-sensor
- Kommunikationssätt IO
- Kabeldragning universell sensorkabel
- Avkänningsavstånd 150 cm
- Fördröjningstid 2 sekunder
- Registreringsområde 100°
- Vilström 60 uA <
- Driftstemperatur: -20 till 80 °C
- Spänning 5 V
- Ström 50 mA
- Gestsensor
- Kommunikationssätt: I2C
- Kabeldragning universell sensorkabel
- Stödda gester på, av, höger, vänster, framåt, bakåt, medurs, moturs
- Effektivt avkänningsavstånd 5 - 15 cm
- Spänning 5 V
- Ström 50 mA
- Fotocell
- Kommunikationssätt IO
- Kabeldragning universell sensorkabel
- Värdeområde 0 (ingen avskärmning); 1 (med avskärmning)
- Standardregistreringsmiljö solljus mindre än 10000 lux, glödlampa mindre än 3000 lux
- Objekt som är transparent eller ogenomskinligt
- Drifttemperatur -25 ~ 55 °C.
- Responstid < 2 ms
- Ljudsensor
- Kommunikationsläge ADC
- Kabeldragning universell sensorkabel
- Värdeområde 0 ~ 1023
- Känslighet (48 dB ~ 52 dB) @ 1 kHz
- Mikrofonimpedans 2.2k ohm
- Mikrofonfrekvens 16 ~ 20 kHz
- Signal-brus-förhållande s/N 54 dB
- Fuktighetsgivare
- Kommunikationssätt: I2C
- Kabeldragning universell sensorkabel
- Temperaturområde 0 ~ 60 °C/±1 °C.
- Luftfuktighet 10 ~ 90% RH ±5 %RH
- Spänning 5 V
- Ström 50 mA
- Färgsensor
- Kommunikationssätt: I2C
- Kabeldragning universell sensorkabel
- Resultat från färg 0 (ingen färg), 1 (röd), 2 (grön), 3 (blå), 4 (gul). 5 (svart); 6 (vit)
- RGB-färgvärde 0-200 (ett större värde tyder på en mörkare färg)
- Spänning 5 V
- Ström 50 mA
- Lysdiod-modul
- Kommunikationssätt monoblock
- Kabeldragning universell sensorkabel
- RGB-område 0 ~ 100%
- Spänning 5 V
- Ljussensor
- Kommunikationssätt: I2C
- Kabeldragning universell sensorkabel
- Resultat från färg 0 (ingen färg), 1 (röd), 2 (grön), 3 (blå), 4 (gul). 5 (svart); 6 (vit)
- RGB-färgvärde 0-200 (ett större värde tyder på en mörkare färg)
- Spänning 5 V
- Ström 50 mA
- Roterande potentiometer
- Utgångsspänning 0 ~ 2500 mV
- Kommunikationsläge ADC
- Kabeldragning universell sensorkabel
- Ljusstyrka 0 ~ 407 (extrema variationer är normala)
- Spänning 5 V
- Ström 50 mA
- Mikroservo
- Kommunikationsläge PWM
- Kabeldragning universell sensorkabel
- Servohastighet 0,1 s/60°/4,8 V; 0,09 s/60°/6,0 V.
- Vridmoment 1,6 kgcm/4,8 V; 1,8 kgcm/6,0 V.
- PWM-frekvens 50 Hz/0,5~2,5 MS
- Spänning: 4,8 V och 6,0 V
- Tomgångsström: 60 mA
- AI-kamera
- Storlek 50 mm x 44 mm x 25 mm
- CMOS 1/4 tum
- Bildpixel 1 M
- Bildformat YUV/MJPG
- Dataformat 240320 // 640480 // 1280720
- Max. Bildbehandlingshastighet 1280720@30 fps
- Kamerainställningar mättnad, kontrast, skärpa
- Vitbalans automatisk
- Exponering: Auto
- Drifttemperatur: 0 - 50 °C
- Spänning 5 V
- USB 2.0-gränssnitt
- Toningång integrerad mikrofon
- Kamera-driftvinkel 0 ~ 135°
- Kapacitet ansiktsigenkänning, bildavkänning, OCR-textigenkänning, röstigenkänning, etc.
- Magic Box
- MCU ARM 32-bitars Cortex-M4
- Kommunikation USB virtuell seriell port/seriell port/Bluetooth
- Huvudfrekvens 168 MHz
- Programmeringsspråk MicroPython
- Spänning 100 V - 240 V AC, 50/60 Hz
- Programvara DobootStudio/DobotLab
- INGÅNGSSPÄNNING 12 V == 5 A DC
- Vikt 98 g
- Driftstemperatur: -5 °C ~ 45 °C
- Storlek 95 mm x 80 mm x 21.5 mm
- Effekt maximum 60 W.

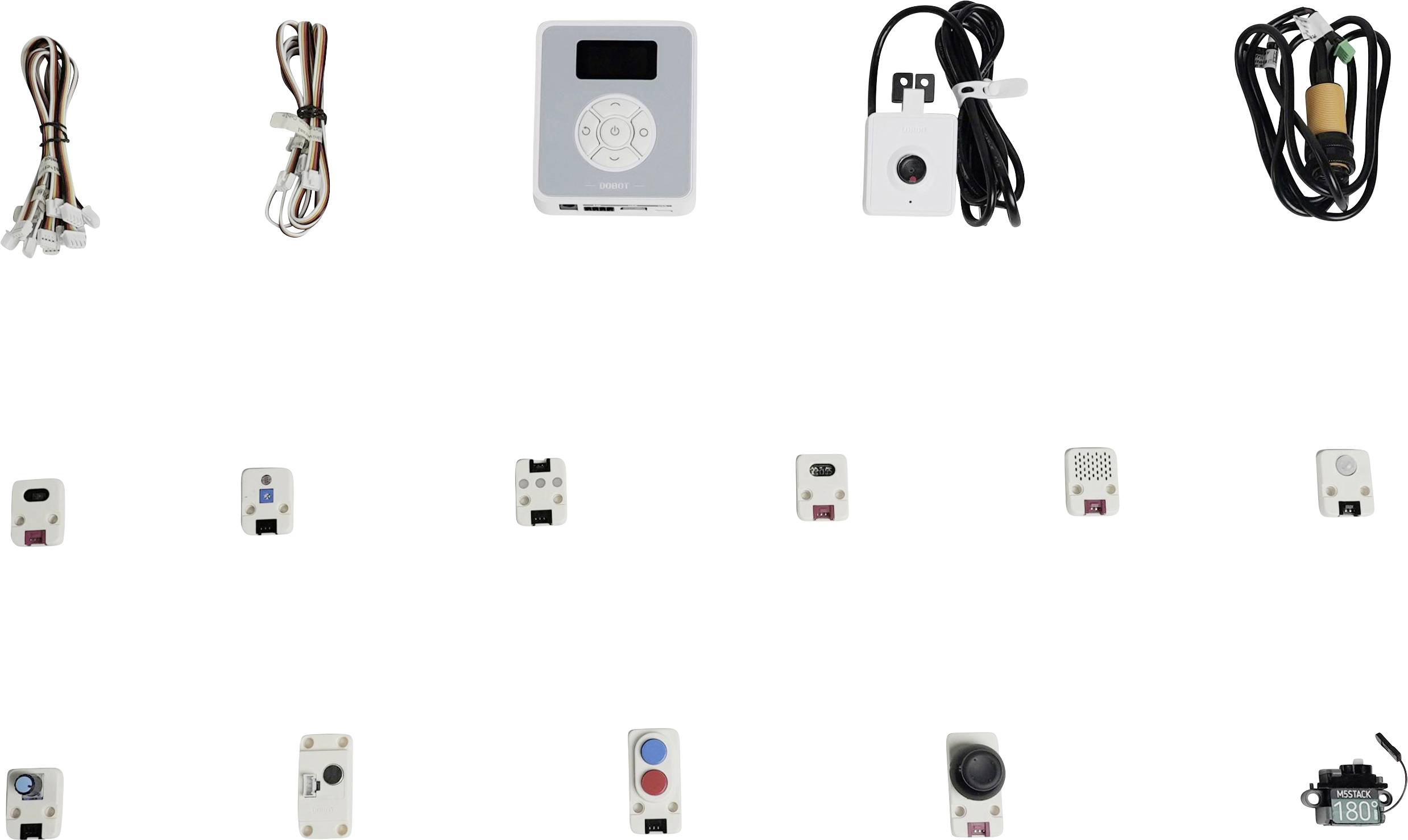

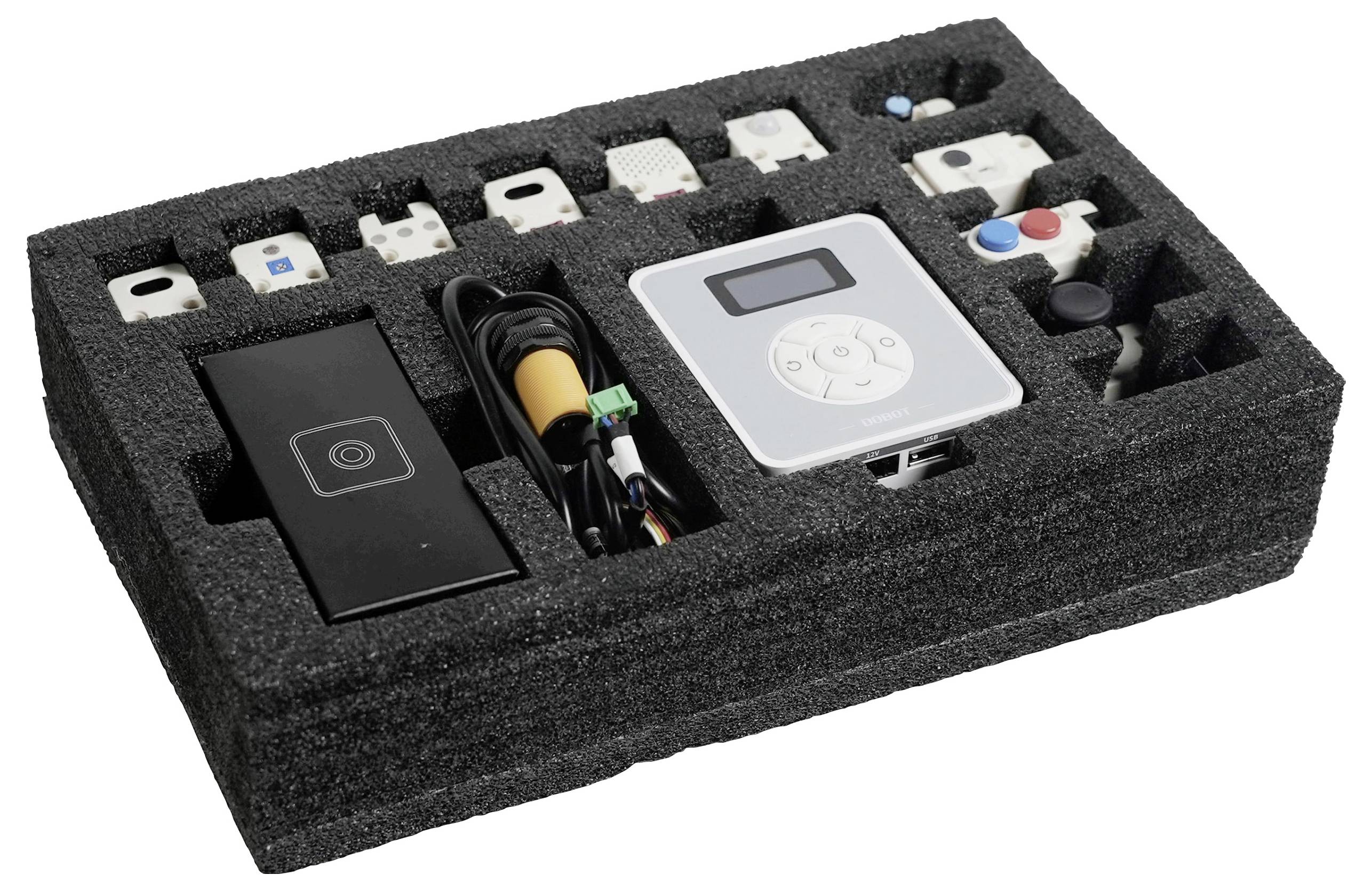

Ingår i leveransen
- Rörelsesensor
- Ljussensor
- Lysdiod-modul
- Färgsensor
- Fuktighetsgivare
- PIR-sensor
- Vridknapp-potentiometer
- Ljudsensor
- Dubbel knapp
- Joystick
- Mikroservo
- Magic Box
- Fotoelektrisk brytare (med hållare)
- KI-kamerasats
- 6 x sensorkabel
- 2 x förlängningskabel för sensor
- USB-kabel
- 4-polig strömkabel
- 10-polig kommunikationskabel
